Подключение
громкоговорителей
Подключение каждого громкоговорителя к
ресиверу предусматривает подключение
к положительному (+) и отрицательному
(–) терминалам. Убедитесь в том, что
они совпадают с терминалами на самих
громкоговорителях.
ПРЕДУПРЕЖДЕНИЕ
!
Данные терминалы громкоговорителей
содержат
ОПАСНОЕ ДЛЯ ЖИЗНИ
напряжение. Во избежание риска
электрошока при подключении или
отсоединении кабелей громкоговорителей,
перед прикосновением к любым
неизолированным частям, отсоедините
кабель питания.
!
Оголенные концы провода
громкоговорителя должны быть
обязательно скручены и вставлены в
терминал громкоговорителя до конца.
В случае прикосновения оголенного
провода громкоговорителя к задней
панели питание в качестве меры
предосторожности может отключиться.
Подключение зачищенным
проводом
ПРЕДУПРЕЖДЕНИЕ
Убедитесь, что все громкоговорители
надежно установлены. При этом не только
улучшается качество звучания, но и умень-
шается риск повреждения устройства или
получения травмы в результате падения
громкоговорителей, вызванного внешними
воздействиями, например землетрясением.
1 Скрутите оголенные жилы провода.
2 Освободите терминал и вставьте
оголенный провод.
3 Закрутите терминал.
1
2
3
10 mm
Примечание
!
О подключении противоположных концов
кабелей громкоговорителей к самим
громкоговорителям см. документацию к
ним.
!
Для подключения низкочастотного
громкоговорителя используйте кабель
RCA. Подключение с помощью кабелей
громкоговорителей невозможно.
Ru
14
03
Подключение оборудования
Установка акустической системы
Как минимум необходимы только передние громкоговорители (правый и левый). Учтите,
что боковые громкоговорители объемного звучания всегда нужно подключать в паре,
однако при желании можно подключить только один задний громкоговоритель объемного
звучания (к терминалу левого заднего громкоговорителя объемного звучания).

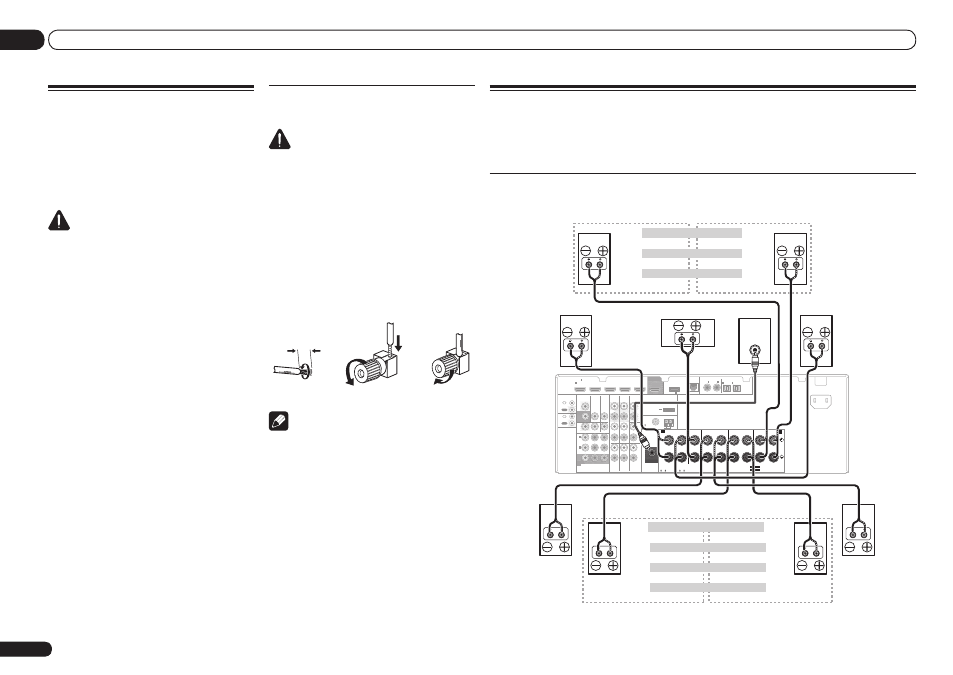

Стандартное подключение объемного звучания
HDMI
VIDEO
CONTROL
IR
COMPONENT VIDEO
VIDEO IN
TV/SAT
IN
ZONE 2
DVR/BDR CD-R/TAPE ZONE 2
DVR/
BDR
OUT
OUT
DVD IN
IN
IN
IN
IN
CD
L
R
L
R
IN
L
R
OUT
OUT
VIDEO
IN
DVD IN
BD IN
DVR/BDR IN
FM UNBAL
75
FRONT
CENTER
SURROUND
SURROUND BACK / ZONE 2
R
L
R
L
R
L
R
L(Single)
AM LOOP
(
CD)
(
DVD)
TV/SAT VIDEO
DVD
Y
P
B
P
R
(
DVR/BDR)
(
TV/SAT)
COAXIAL
(10/100)
LAN
AUDIO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL
ASSIGN
ABLE
ASSIGNABLE
ASSIGNABLE
OUT
MONITOR
OUT
MONITOR
OUT
SUBWOOFER
IN
1
(DVD)
IN
1
(DVR/
BDR)
IN
2
ASSIGNABLE
1
IN
1
IN
2
IN
1
IN
2
SEE INSTRUCTION MANUAL
SELECTABLE
SELECTABLE
VOIR LE MODE D’EMPLOI
CAUTION:
SPEAKER IMPEDANCE
6 -16 .
ATTENTION:
ENCEINTE D’IMPEDANCE DE
6 -16 .
FRONT HEIGHT / WIDE /
B
A
OUT
IN
OUT
IN
DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.1 A MAX)
ADAPTER PORT
(OUTPUT 5 V 0.6 A MAX)
AC IN
LINE LEVEL
INPUT
Терминалы передних верхних громкоговорителей также могут использоваться
для передних боковых громкоговорителей и громкоговорителей В.
Передние верхние громкоговорители
Передний верхний правый
Передний верхний левый
Передние боковые громкоговорители
Передний боковой правый
Передний боковой левый
Громкоговорители B
Громкоговоритель B - правый
Громкоговоритель B - левый
Передний правый
Центральный
Низкочастотный
громкоговоритель
Передний левый
Задние терминалы объемного звучания
могут также использоваться для ZONE 2.
5.1-канальная настройка объемного звучания
Не подключены
Не подключены
6.1-канальная настройка объемного звучания
Не подключены
Задний объемного звучания
7.1-канальная настройка объемного звучания
Правый задний объемного звучания
Левый задний объемного звучания
Настройка ZONE 2
ZONE 2 - Правый
ZONE 2 - Левый
Правый
объемного
звучания
Левый
объемного
звучания
