Ru
15
03
Подключение оборудования

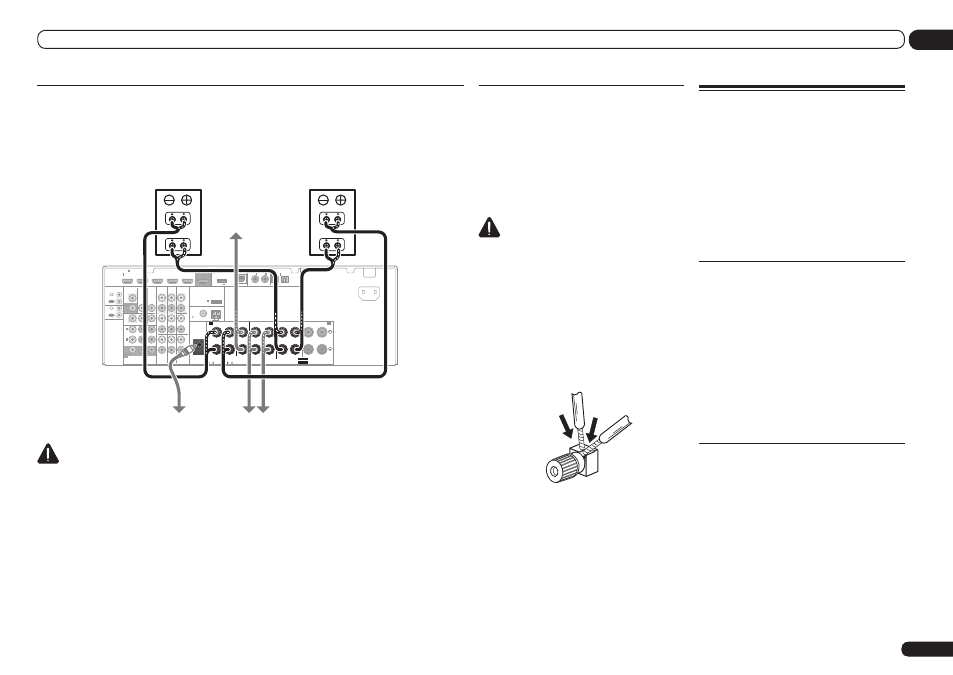

Двухполосное усиление громкоговорителей
Двухполосное усиление происходит при подключении высокочастотной головки и низкоча-
стотной головки громкоговорителей к различным усилителям для лучшего срабатывания
кроссовера. Для этого используемые громкоговорители должны быть совместимы с двухпо-
лосным усилением (иметь отдельные терминалы для высоких и низких частот), и повыше-
ние качества звучания будет зависеть от типа используемых громкоговорителей.
HDMI
VIDEO
CONTROL
IR
COMPONENT VIDEO
VIDEO IN
TV/SAT
IN
ZONE 2
DVR/BDR CD-R/TAPE ZONE 2
DVR/
BDR
OUT
OUT
DVD IN
IN
IN
IN
IN
CD
L
R
L
R
IN
L
R
OUT
OUT
VIDEO
IN
DVD IN
BD IN
DVR/BDR IN
FM UNBAL
75
FRONT
CENTER
SURROUND
SURROUND BACK / ZONE 2
R
L
R
L
R
L
R
L(Single)
AM LOOP
(
CD)
(
DVD)
TV/SAT VIDEO
DVD
Y
P
B
P
R
(
DVR/BDR)
(
TV/SAT)
COAXIAL
(10/100)
LAN
AUDIO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL
ASSIGN
ABLE
ASSIGNABLE
ASSIGNABLE
OUT
MONITOR
OUT
MONITOR
OUT
SUBWOOFER
IN
1
(DVD)
IN
1
(DVR/
BDR)
IN
2
ASSIGNABLE
1
IN
1
IN
2
IN
1
IN
2
SEE INSTRUCTION MANUAL
SELECTABLE
SELECTABLE
VOIR LE MODE D’EMPLOI
CAUTION:
SPEAKER IMPEDANCE
6 -16 .
ATTENTION:
ENCEINTE D’IMPEDANCE DE
6 -16 .
FRONT HEIGHT / WIDE /
B
A
OUT
IN
OUT
IN
DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.1 A MAX)
ADAPTER PORT
(OUTPUT 5 V 0.6 A MAX)
AC IN
High
Low
High
Low
Передний правый
Передний левый
Громкоговоритель,
совместимый с
двухполосным
усилением
Низкочастотный
громкоговоритель
Громкоговоритель,
совместимый с
двухполосным
усилением
Центральный
Правый объемного
звучания
Левый объемного
звучания
ПРЕДУПРЕЖДЕНИЕ
!
Большинство громкоговорителей с терминалами High и Low имеют две металлические
пластины, соединяющие терминалы High и Low. При двухполосном усилении
громкоговорителей данные пластины необходимо удалить во избежание серьезных
повреждений усилителя. Для получения дополнительной информации см. руководство для
громкоговорителя.
!
Если используемые громкоговорители имеют съемный разделительный фильтр, убедитесь
в том, что при подключении двухполосного усиления он не снят. Это может привести к
повреждению громкоговорителей.
Двухпроводное подключение
громкоговорителей
Громкоговорители также могут подклю-
чаться с помощью двухпроводного подклю-
чения, если они поддерживают двухполос-
ное усиление.
!
При использовании данных подключений,
настройка Speaker System не производит
никакого эффекта.
ПРЕДУПРЕЖДЕНИЕ
!
Не подключайте различные
громкоговорители к одному и тому же
терминалу таким образом.
!
Также, при выполнении двухпроводного
подключения, учитывайте меры
предосторожности для двухполосного
усиления, показанные выше.
%
Для двухпроводного подключения
громкоговорителя подключите два
кабеля громкоговорителя к разъему
громкоговорителя на ресивере.
Выбор акустической системы
Терминалы передних верхних громкогово-
рителей могут также использоваться для
подключений передних боковых громкого-
ворителей и громкоговорителей В, в допол-
нение к передним верхним громкоговорите-
лям. Также, терминалы заднего объемного
звучания могут использоваться для подклю-
чений двухполосного усиления и ZONE 2,
в дополнение к задним громкоговорителям
объемного звучания. Выполните данную
настройку в соответствии с подключением.
Передние верхние
громкоговорители
*Настройка по умолчанию
1 Подключите два громкоговорителя
к терминалам передних верхних
громкоговорителей.
См.
Стандартное подключение объемного
звучания на стр. 14 .
2 При необходимости, выберите
‹Normal(SB/FH)› в меню Speaker System.
Для этого, см.
Настройка акустической
системы на стр. 71 .
Передние боковые
громкоговорители
1 Подключите два громкоговорителя
к терминалам передних верхних
громкоговорителей.
См.
Стандартное подключение объемного
звучания на стр. 14 .
2 Выберите ‹Normal(SB/FW)› в меню
Speaker System
.
Для этого, см.
Настройка акустической
системы на стр. 71 .
