Передняя панель, 02 органы управления и индикаторы – Инструкция по эксплуатации Pioneer VSX-921
Страница 10
Ru
10
02
Органы управления и индикаторы
7 Сенсор ДУ
Принимает сигналы от пульта ДУ (стр. 6).
8 Peryлятор MASTER VOLUME
9 SPEAKERS
Используйте для переключения терминала
громкоговорителя (стр. 52).
10 Гнездо PHONES
Используйте для подключения наушни-
ков. При подключении наушников зву-
чание не будет воспроизводиться через
громкоговорители.
11 Кнопки режимов прослушивания
!
AUTO SURR/ALC/STREAM DIRECT –
Переключение режимов Автоматической
настройки объемного звучания (стр. 37),
Автоматического управления уровнем и
Прямого потока (стр. 38).
!
STANDARD SURROUND – Нажмите
для стандартного декодирования и
переключения различных режимов (2
Pro Logic, Neo:6, Stereo, др.) (стр. 37).
!
ADVANCED SURROUND – Используйте
для переключения различных режимов
объемного звучания (стр. 38).
12 Гнездо MCACC SETUP MIC
Используйте для подключения поставляе-
мого микрофона (стр. 26).
13 Терминалы iPod iPhone iPad USB
Используйте для подключение iPod/iPhone/
iPad от Apple в качестве аудио и видео-
источника (стр. 23), или для подключе-
ния устройства USB для воспроизведения
аудио и фотографий (стр. 23).
14 Входной разъем HDMI
Используйте для подключения к совмести-
мому с HDMI устройству (видеокамера, др.)
(стр. 23).
15 Вход AUDIO/VIDEO
См.
Подключение к видеотерминалу перед-
ней панели на стр. 23 .
16 SOUND RETRIEVER AIR
Когда нажата данная кнопка, вход переклю-
чается на ADAPTER PORT и режим прослу-
шивания автоматически устанавливается
на SOUND RETRIEVER AIR (стр. 36).
17 iPod iPhone iPad DIRECT CONTROL
Переключите вход ресивера на iPod и вклю-
чите управление iPod на iPod (стр. 31).

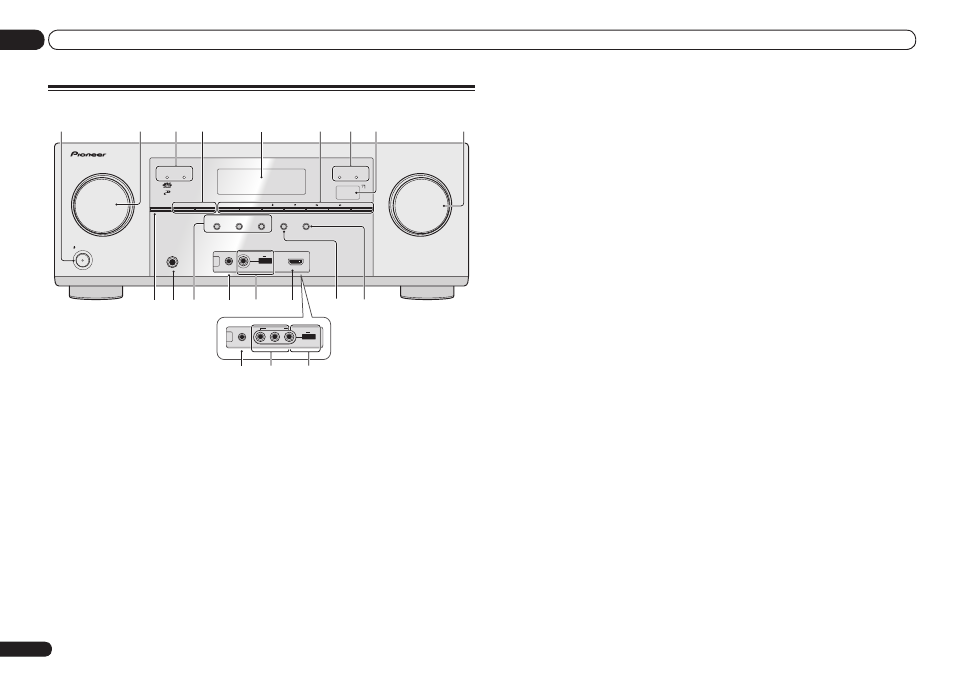

Передняя панель
AUDIO/ VIDEO MULTI- CHANNEL RECEIVER
MASTER
VOLUME
STANDBY/ON
INPUT
SELECTOR
iPod iPhone iPad
DIRECT CONTROL
SOUND
RETRIEVER AIR
ADVANCED
SURROUND
STANDARD
SURROUND
AUTO SURR/ALC/
STREAM DIRECT
PHONES
SPEAKERS
CONTROL – MULTI-ZONE – ON/OFF
BAND
TUNER EDIT
TUNE
PRESET
ENTER
iPod iPhone iPad
HDMI
ADVANCED
MCACC
VSX-1021
FL OFF
MCACC
SETUP MIC
iPod
iPhone
iPad
USB
5V 2.1 A
HDMI 2 INPUT
MCACC
SETUP MIC
L AUDIO R
VIDEO
VIDEO 2 INPUT
iPod
iPhone
iPad
USB
5V 2.1 A
1
2
5
3
3
4
6
7
8
10
9
11
12
13
17
16
14
12
15
13
VSX-1021
VSX-921
1 u STANDBY/ON
Установка в режим ожидания или включе-
ние данного ресивера.
2 Peryлятор INPUT SELECTOR
Используйте для выбора функции входа.
3 Индикаторы
!
ADVANCED MCACC – Высвечивается
при установке EQ на ON в меню
AUDIO PARAMETER
(стр. 49).
!
FL OFF – Высвечивается при выборе «off»
(ничего не отображается) в настройке
режима освещения дисплея (стр. 54).
!
HDMI – Мигает при подключении
компонента, оборудованного HDMI;
высвечивается, когда компонент
подключен (стр. 18).
!
iPod iPhone iPad – Высвечивается для
обозначения подключения iPod/iPhone/
iPad (стр. 23).
4 Органы управления MULTI-ZONE
Если были выполнены подключения MULTI-
ZONE (стр. 21), используйте данные органы
управления для управления под-зоной из
основной зоны (стр. 53).
5 Символьный дисплей
См.
Дисплей на стр. 9 .
6 Органы управления TUNER
!
BAND – Переключение радиодиапазонов
AM и FM (стр. 33).
!
TUNER EDIT – Используйте вместе с
TUNE
i/j, PRESET k/l и ENTER для
запоминания и присваивания имен
радиостанциям для последующего их
вызова (стр. 33).
!
TUNE i/j – Поиск радиочастот (стр. 33).
!
PRESET k/l – Поиск предустановленных
радиостанций (стр. 34).
