36
03
Подключение оборудования
Настройка MULTI-ZONE
Данный ресивер может может обеспечивать питанием до трех независимых систем в отдельных комна-
тах после того, как выполнены правильные подключения MULTI-ZONE.
Одновременно в трех зонах можно воспроизводить различные источники, или, в зависимости от потреб-
ностей, можно также воспроизводить одинаковый источник. Питание на основную и под-зоны подается
раздельно (питание основной зоны может быть отключено, в то время как одна (или обе) под-зоны вклю-
чены), и под-зоны могут управляться от пульта ДУ или органов управления передней панели.
Выполнение подключений MULTI-ZONE
Данные подключения возможны при наличии отдельного телевизора, низкочастотного громкоговори-
теля и громкоговорителей для первичной (ZONE 2) под-зоны, и отдельного усилителя (и громкоговори-
телей) для вторичной (ZONE 3) под-зоны. Также потребуется отдельный усилитель, если терминалы
громкоговорителей не используются для первичной под-зоны (подробнее см.
Настройка MULTI-ZONE с
использованием терминалов громкоговорителей (ZONE 2)
на
стр. 36
). На данной системе имеются две
настройки для первичной под-зоны. Выберите ту, которая вас больше устраивает.
Опции прослушивания MULTI-ZONE
На следующей таблице отображены сигналы, выводящиеся на ZONE 2 и ZONE 3:
Под-зона
Доступные функции входа
ZONE 2
DVD
, SAT/CBL, DVR/BDR, VIDEO, INTERNET RADIO, MEDIA SERVER, FAVORITES,
iPod/USB
, TV, CD, TUNER, ADAPTER PORT
(Выводит аналоговые аудиосигналы, композитные видеосигналы.)
ZONE 3
DVD
, SAT/CBL, DVR/BDR, VIDEO, TV, CD, TUNER, ADAPTER PORT
(Выводит аналоговые аудиосигналы)
!
Невозможно выполнить конвертирование аудио и видеосигналов, поступающих от входных терминалов HDMI, циф-
ровых входных терминалов (OPTICAL и COAXIAL) и входных терминалов COMPONENT VIDEO для последующего
вывода на ZONE 2.
!
Невозможно выполнить понижающее преобразование аудиосигналов, поступающих от входных терминалов HDMI
или цифровых входных терминалов (OPTICAL и COAXIAL) для последующего вывода на ZONE 3.
!
При выборе любого из входов INTERNET RADIO, MEDIA SERVER, FAVORITES, iPod/USB или ADAPTER PORT в основной
зоне, для под-зоны можно будет выбрать только тот вход, который выбран в основной зоне. (Можно будет выбрать
другие входы, не указанные здесь.)

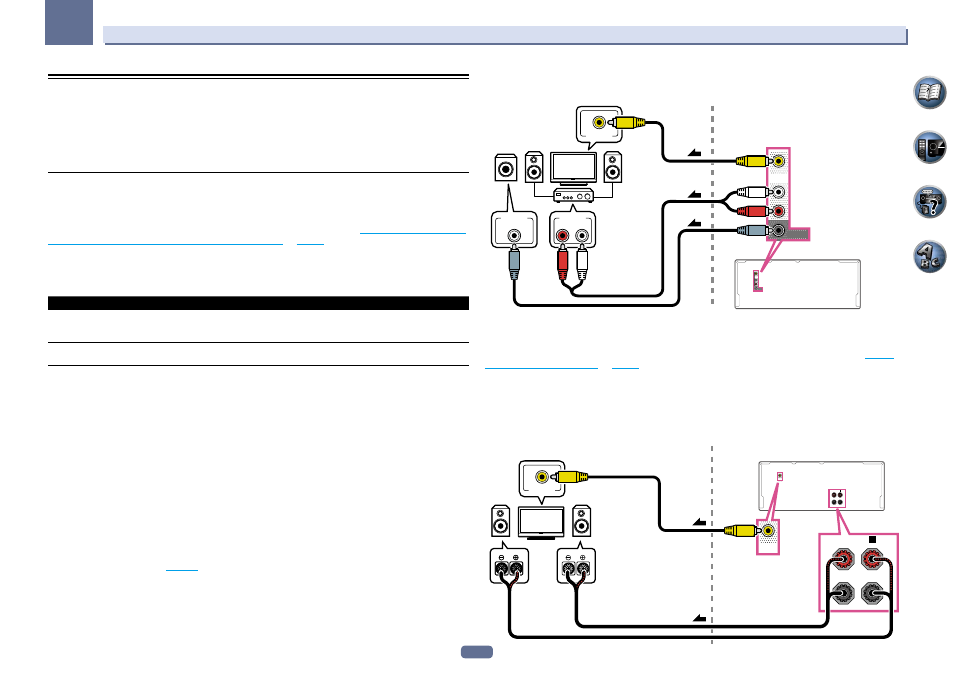

Настройка первичной под-зоны MULTI-ZONE (ZONE 2)
1 Подключите отдельный усилитель к гнездам AUDIO ZONE 2 OUT на данном
ресивере.
Требуется пара громкоговорителей, подключенных к усилителю под-зоны, как показано на следующей
иллюстрации.
2 Подключите низкочастотный громкоговоритель к гнезду SUBWOOFER ZONE 2 OUT на
данном ресивере.
Когда подключен низкочастотный громкоговоритель, рекомендуется установить HPF (Фильтр высоких
частот) в ZONE Setup на ON (
стр. 102
3 Подключите телевизионный монитор к гнезду VIDEO ZONE 2 OUT на данном
ресивере.
ZONE 2
OUT
SUBWOOFER
ZONE 2
OUT
SUBWOOFER
R
L
AUDIO IN
LINE LEVEL
INPUT
VIDEO IN
3
2
1
Под-зона (
ZONE 2)
Основная зона
Настройка MULTI-ZONE с использованием терминалов громкоговорителей (ZONE 2)
В качестве терминалов громкоговорителей для ZONE 2 можно использовать терминалы задних гром-
коговорителей объемного звучания или передних боковых громкоговорителей. Подробнее см.
Выбор
системы громкоговорителей
на
стр. 19
.
1 Подключите два громкоговорителя к терминалам задних громкоговорителей
объемного звучания или передних боковых громкоговорителей.
2 Подключите телевизионный монитор к гнезду VIDEO ZONE 2 OUT на данном
ресивере.
Использование терминалов передних боковых громкоговорителей для ZONE 2:
R
VIDEO IN
(Single)
R
L
ZONE 2
OUT
(Single)
R
L
ZONE 2
OUT
L
FRONT WIDE /
B
FRONT WIDE /
B
2
1
Под-зона (
ZONE 2)
Основная зона
