Подключение дополнительных усилителей, Подключение оборудования – Инструкция по эксплуатации Pioneer SC-LX56-S
Страница 34
34
03
Подключение оборудования

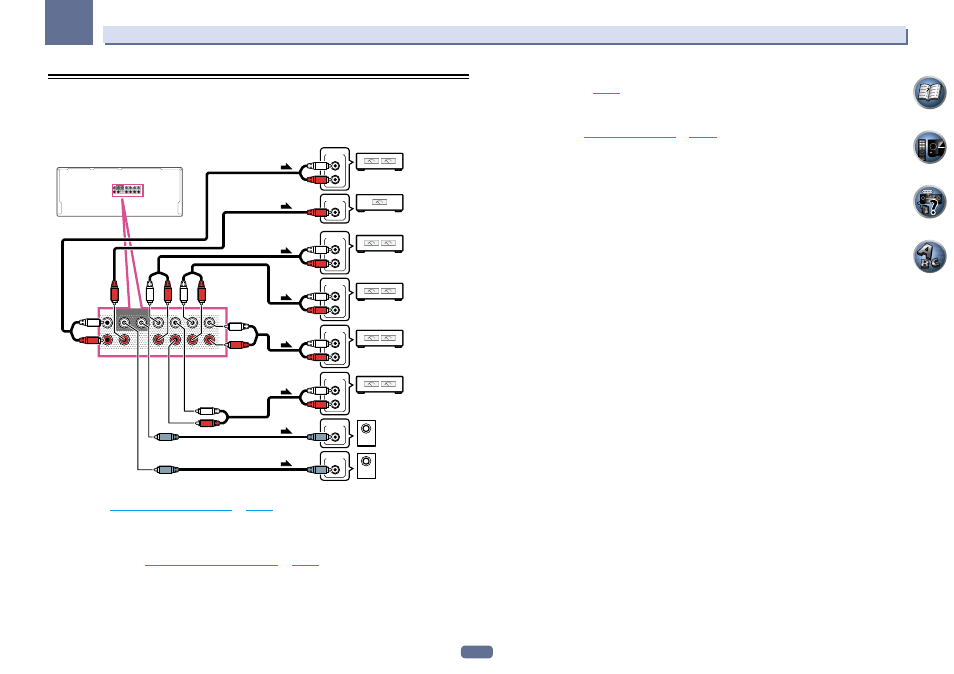

Подключение дополнительных усилителей
Мощности данного ресивера более, чем достаточно для любого домашнего применения, но имеется
возможность подключения дополнительных усилителей к каждому каналу системы при помощи выходов
предварительного усилителя. Для подключения усилителей для подъема мощности громкоговорителей,
выполните подключения, показанные ниже.
SUBWOOFER
1
2
SURROUND SURR BACK F HEIGHT
(Single)
FRONT
CENTER
PRE OUT
F WIDE
L
R
SUBWOOFER
1
2
SURROUND SURR BACK F HEIGHT
(Single)
FRONT
CENTER
PRE OUT
F WIDE
L
R
R
L
ANALOG
INPUT
R
L
ANALOG
INPUT
R
L
ANALOG
INPUT
ANALOG
INPUT
ANALOG
INPUT
R
L
ANALOG
INPUT
Усилитель
переднего канала
Усилитель
центрального канала (моно)
Усилитель канала
объемного звучания
Усилитель
переднего
верхнего канала
Усилитель заднего канала
объемного звучания
Активный
низкочастотный
громкоговоритель 1
ANALOG
INPUT
Активный
низкочастотный
громкоговоритель 2
R
L
ANALOG
INPUT
Усилитель
переднего
бокового канала
!
Если низкочастотный громкоговоритель не используется, установите настройку передних громкогово-
рителей (см.
Настройка громкоговорителей
на
стр. 93
) на LARGE.
!
Можно использовать дополнительный усилитель как на выходе предварительного усилителя заднего
канала объемного звучания, так и на отдельном громкоговорителе. В этом случае подключите усили-
тель только к левому (SURROUND BACK L (Single)) терминалу.
!
Звук, поступающий через разъемы заднего канала объемного звучания будут зависеть от его конфи-
гурации, описанной в
Настройка акустической системы
на
стр. 96
.
!
При наличии двух низкочастотных громковорителей, второй низкочастотный громкоговоритель можно
подключить к терминалу SUBWOOFER 2. Подключение двух низкочастотных громкоговорителей уси-
ливает басовое звучание, позволяя добиться более мощного воспроизведения звучания. В таком
случае оба низкочастотных громкоговорителя дают одинаковое звучание.
!
Чтобы было слышно звучание только от предварительных выходов переключите терминалы громко-
говорителей на SP: OFF (
стр. 76
) или просто отсоедините все громкоговорители, подключенные непо-
средственно к ресиверу.
Также можно прослушивать звучание только от предварительных выходов, переключив настройку
AMP
на OFF и установив режим предварительного усилителя для отключения усилителей мощности
для всех каналов (см.
Настройка аудиоопций
на
стр. 72
