Подключение оборудования
!

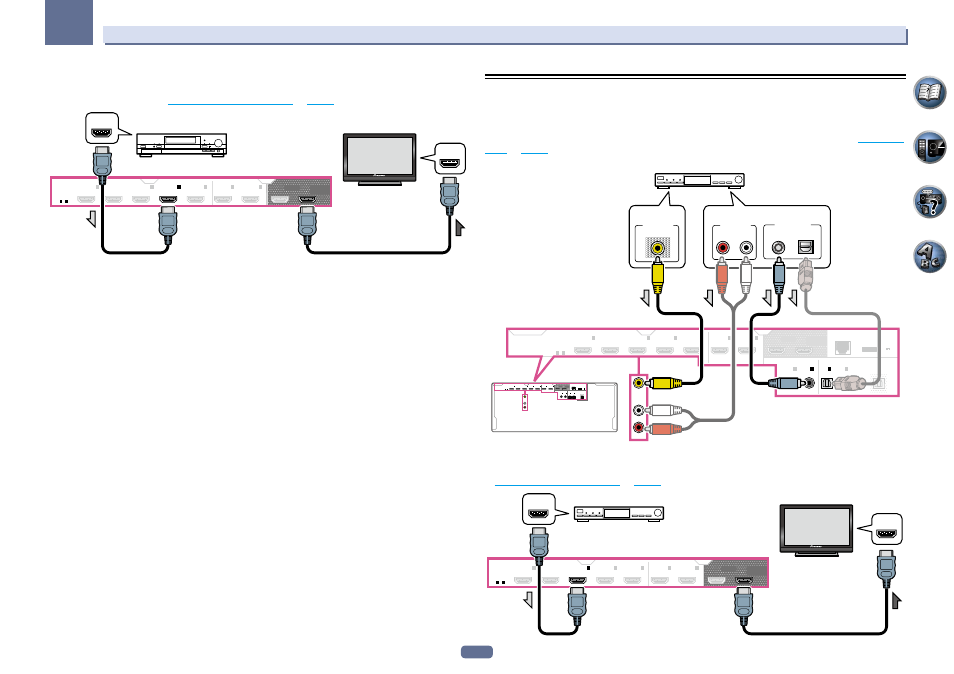

Если HDD/DVD-рекордер, BD-рекордер, др., оборудован выходным терминалом HDMI, рекомендуется
подключить его к терминалу HDMI DVR/BDR IN ресивера. При этом, также подключите ресивер и и
телевизор через HDMI (см.
Подключение с помощью HDMI
на
стр. 29
).
HDMI
BD IN
OUT 2
OUT 1
ASSIGNABLE
(CONTROL)
IN
1
(DVD)
1
-
7
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
4
(VIDEO)
IN
6
IN
7
HDMI IN
HDMI OUT
Монитор, совместимый с HDMI/DVI
HDD/DVD-рекордер,
BD-рекордер, др.
Подключение спутникового/кабельного ресивера или другой
приставки
Спутниковые и кабельные ресиверы, а также наземные цифровые телевизионные тюнеры относятся к
так называемым ‹приставкам›.
При настройке ресивера потребуется указать, к какому его входу подключена приставка (см.
Меню Input
Setup
на
стр. 45
).
SAT/CBL
IN
HDMI
OUT 2
ASSIGNABLE
1
-
7
IN
2
(SAT/CBL)
BD IN
LAN
(10/100)
OUT 1
DC OUTPUT
for WIRELESS LAN
(OUTPUT
5 V
0.6 A MAX)
OPTICAL
COAXIAL
ASSIGNABLE
ASSIGNABLE
(CONTROL)
IN
1
(DVD)
IN
3
(DVR/BDR)
IN
4
(VIDEO)
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
IN
6
IN
7
OUT
HDMI
BD IN
LAN (10/100)
OUT 2
OUT 1
DC OUTPUT
for WIRELESS LAN
(OUTPUT
5 V
0.6 A MAX)
OPTICAL
COAXIAL ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
(CONTROL)
SAT/CBL
IN
IN
1
(DVD)
1
-
7
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
4
(VIDEO)
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
IN
6
IN
7
OUT
VIDEO
VIDEO OUT
DIGITAL OUT
ANALOG
R
L
AUDIO OUT
COAXIAL OPTICAL
Приставка
Выберите один
!
Если приставка оборудована выходным терминалом HDMI, рекомендуется подключить его к терми-
налу HDMI SAT/CBL IN ресивера. При этом, также подключите ресивер и и телевизор через HDMI (см.
Подключение с помощью HDMI
на
стр. 29
).
HDMI
BD IN
OUT 2
OUT 1
ASSIGNABLE
(CONTROL)
IN
1
(DVD)
1
-
7
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
4
(VIDEO)
IN
6
IN
7
HDMI IN
HDMI OUT
Приставка
Монитор, совместимый с HDMI/DVI
