23
03
Подключение оборудования
Двухпроводное подключение громкоговорителей
Громкоговорители также могут подключаться с помощью двухпроводного подключения, если они под-
держивают двухполосное усиление.
!
При использовании данных подключений, настройка Speaker System не производит никакого
эффекта.
ПРЕДУПРЕЖДЕНИЕ
!
Не подключайте различные громкоговорители к одному и тому же терминалу таким образом.
!
Также, при выполнении двухпроводного подключения, учитывайте меры предосторожности для двух-
полосного усиления, показанные выше.
%
Для двухпроводного подключения громкоговорителя подключите два кабеля
громкоговорителя к разъему громкоговорителя на ресивере.
Установка акустической системы
Как минимум необходимы только передние громкоговорители (правый и левый). Учтите, что боковые
громкоговорители объемного звучания всегда нужно подключать в паре, однако при желании можно
подключить только один задний громкоговоритель объемного звучания (к терминалу левого заднего
громкоговорителя объемного звучания).

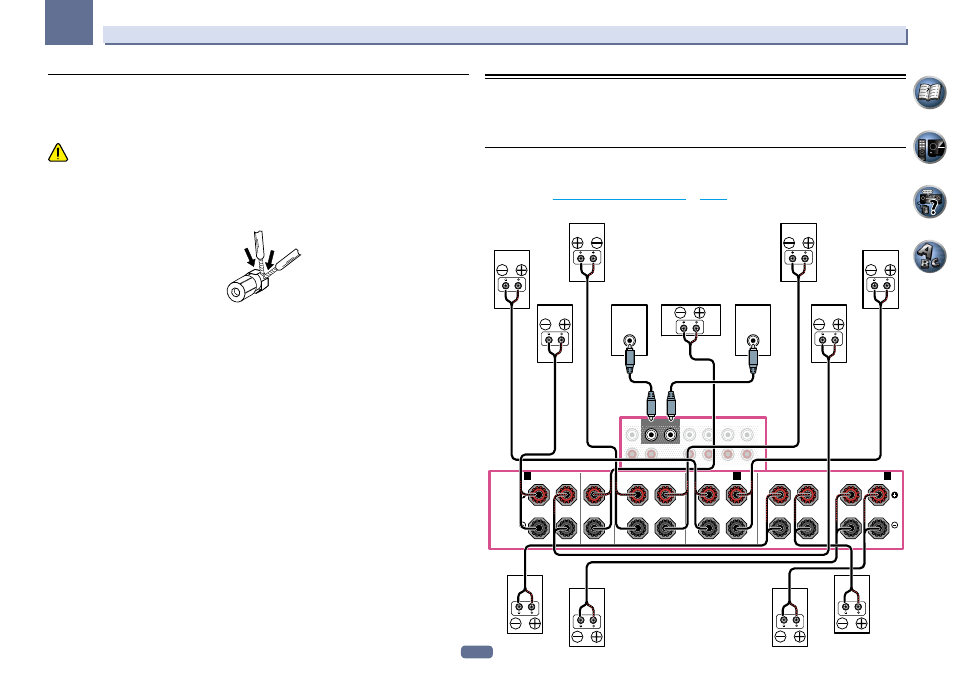

[A] Подключение 9.2-канальной системы объемного звучания (передние
верхние/передние боковые)
!
При необходимости, выберите ‹9.1ch FH/FW› в меню Speaker System.
Для этого, см.
Настройка акустической системы
на
стр. 96
!
При подключении только одного заднего громкоговорителя объемного звучания, подключите его к
терминалам SURROUND BACK L (Single).
(Single)
SPEAKERS
FRONT
CENTER
A
A
R
L
SURROUND
R
L
SURROUND BACK
R
L
FRONT HEIGHT
FRONT WIDE /
B
R
L
R
L
SUBWOOFER
1
2
SURROUND SURR BACK F HEIGHT
(Single)
FRONT
CENTER
PRE OUT
F WIDE
L
R
LINE LEVEL
INPUT
LINE LEVEL
INPUT
Передний верхний
левый
Передний верхний
правый
Передний
боковой
левый
Передний
боковой
правый
Передний
левый
Передний
правый
Центральный
Низкочастотный
громкоговоритель
2
Низкочастотный
громкоговоритель
1
Левый
объемного звучания
Правый задний
объемного звучания
Левый задний
объемного звучания
Правый
объемного звучания
