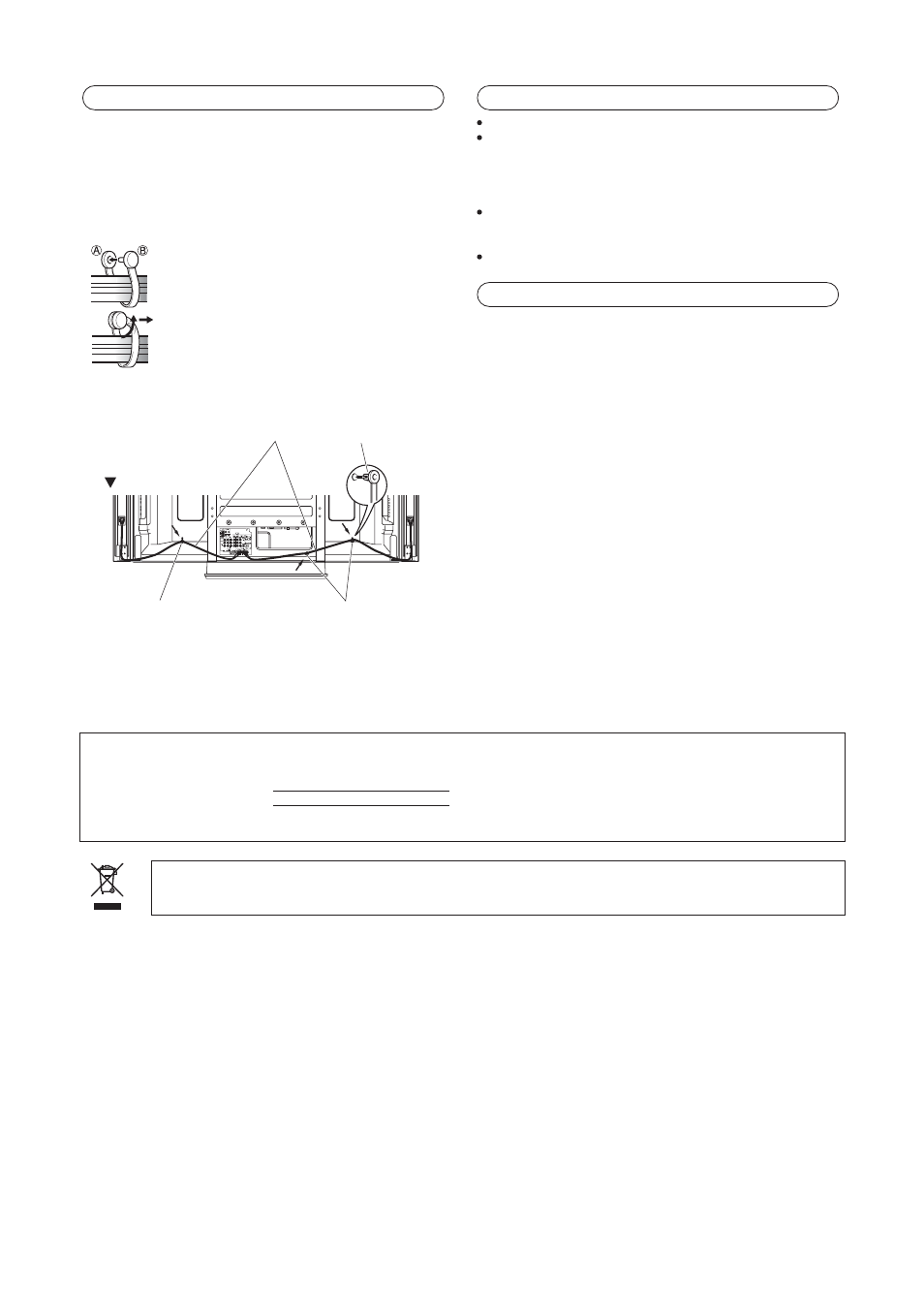

Для того чтобы кабели, подключенные к плазменному дисплею, не болтались,
закрепите их быстросцепными зажимами, прилагаемыми к дисплею.
Прикрепите быстросцепные зажимы в направлении прокладки кабелей.
* Если подставка производства Pioneer, продаваемая отдельно, не
используется, воспользуйтесь для крепления быстросцепных зажимов
отверстиями, помеченными на схеме стрелкой (§).

Использование быстросцепных зажимов

Сгруппировав кабели, оберните вокруг них быстро
сцепной зажим и вставьте элемент В в отверстие А.

Для отсоединения быстросцепного зажима поверните его
плоскогубцами на 90° и вытащите. (Это может привести к
ослаблению или повреждению зажима.)

Для вытирания пыли и грязи используйте сухую тканевую салфетку.
Если корпус очень грязный, протрите его мягкой тканевой салфеткой,
увлажненной водным раствором чистящего средства; затем еще раз
протрите сухой тканевой салфеткой. Не используйте воск для мебели или
чистящие средства.
Они могут повредить поверхность корпуса.
Не наносите на корпуса или соседние поверхности разбавитель, бензин,
инсектициды и другие химикаты, так как это вызовет разъедание
поверхностей.
В случае использования салфетки с химической пропиткой внимательно
прочтите прилагаемые к ней указания по мерам предосторожности.

Корпус: фазоинверторного типа
Используемые громкоговорители (двухполосная система):
Вуфер (низкочастотный) . . . . . . . . . . . . . . . . . . . . . 4,8 x 13 см, диффузорный
Твитер (высокочастотный) . . . . . . . . . . . . . . . . . . . . . . . 2,5 см, полукупольный
Номинальный импеданс . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Ом
Диапазон частот . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . от 64 Гц до 30 000 Гц
Чувствительность (1 Вт/1 м) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81 дБ
Допустимая входная мощность:
Максимальная . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Вт
Номинальная. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Вт
Частота кроссовера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 кГц
Наружные размеры

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76,5 мм (Ш) х 717 мм (В) х 92 мм (Г)

Вес . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1,7 кг
Прилагаемые принадлежности (для 2 АС)

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Акустический кабель x 2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Винт (М5 x 10) x 16

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Кронштейн
ВЕРХНИЙ ДЛЯ ЛЕВОЙ АС x 1
НИЖНИЙ ДЛЯ ЛЕВОЙ АС x 1
ВЕРХНИЙ ДЛЯ ПРАВОЙ АС x 1
НИЖНИЙ ДЛЯ ПРАВОЙ АС x 1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Демпфирующая полоска x 2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Инструкция по эксплуатации x 1

ПРИМЕЧАНИЕ:
В связи с модернизацией конструкция и технические характеристики могут быть
изменены без уведомления.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

УХОД ЗА КОРПУСОМ

КАК ПРОЛОЖИТЬ КАБЕЛИ

Акустический кабель

Задняя панель дисплея

Отверстие для крепления
быстросцепного зажима

Быстросцепной зажим

ВАЖНОЕ ЗАМЕЧАНИЕ — ВПИШИТЕ НОМЕР МОДЕЛИ И СЕРИЙНЫЙ НОМЕР ЭТИХ АКУСТИЧЕСКИХ СИСТЕМ В ПРИВЕДЕННЫЕ НИЖЕ ПОЛЯ.

НОМЕРА УКАЗАНЫ НА ЗАДНЕЙ ПАНЕЛИ КОРПУСА.
№ МОДЕЛИ
СЕРИЙНЫЙ №
СОХРАНИТЕ ЭТИ ЗАПИСИ ДЛЯ ВОЗМОЖНОГО ИСПОЛЬЗОВАНИЯ В БУДУЩЕМ.

D1 4 2 6 2_En

Если вы захотите избавиться от этого устройства, то не выбрасывайте его вместе с домашним мусором. Обычно, в соответствии с местными
нормативными актами, требующими соответствующей утилизации, переработки и восстановления материалов, существуют специальные пункты
сбора использованной электронной аппаратуры.

Частные пользователи 25 стран Евросоюза, Швейцарии и Норвегии могут возвращать использованные электронные устройства бесплатно в специальные пункты или
продавцу (если вы покупаете аналогичное устройство). Чтобы правильно утилизировать старую аппаратуру в странах, не упомянутых выше, обратитесь за
консультацией в местный орган власти.
Правильная утилизация устройства обеспечит необходимую обработку, переработку и восстановление материалов и, тем самым, предотвратит его потенциально
вредное воздействие на окружающую среду и здоровье человека.
Таким образом вы поможете обеспечить правильную утилизацию и вторичную переработку материалов изделия и предотвратить негативное влияние на окружающею
среду и здоровье человека.

Опубликовано Pioneer Corporation.
