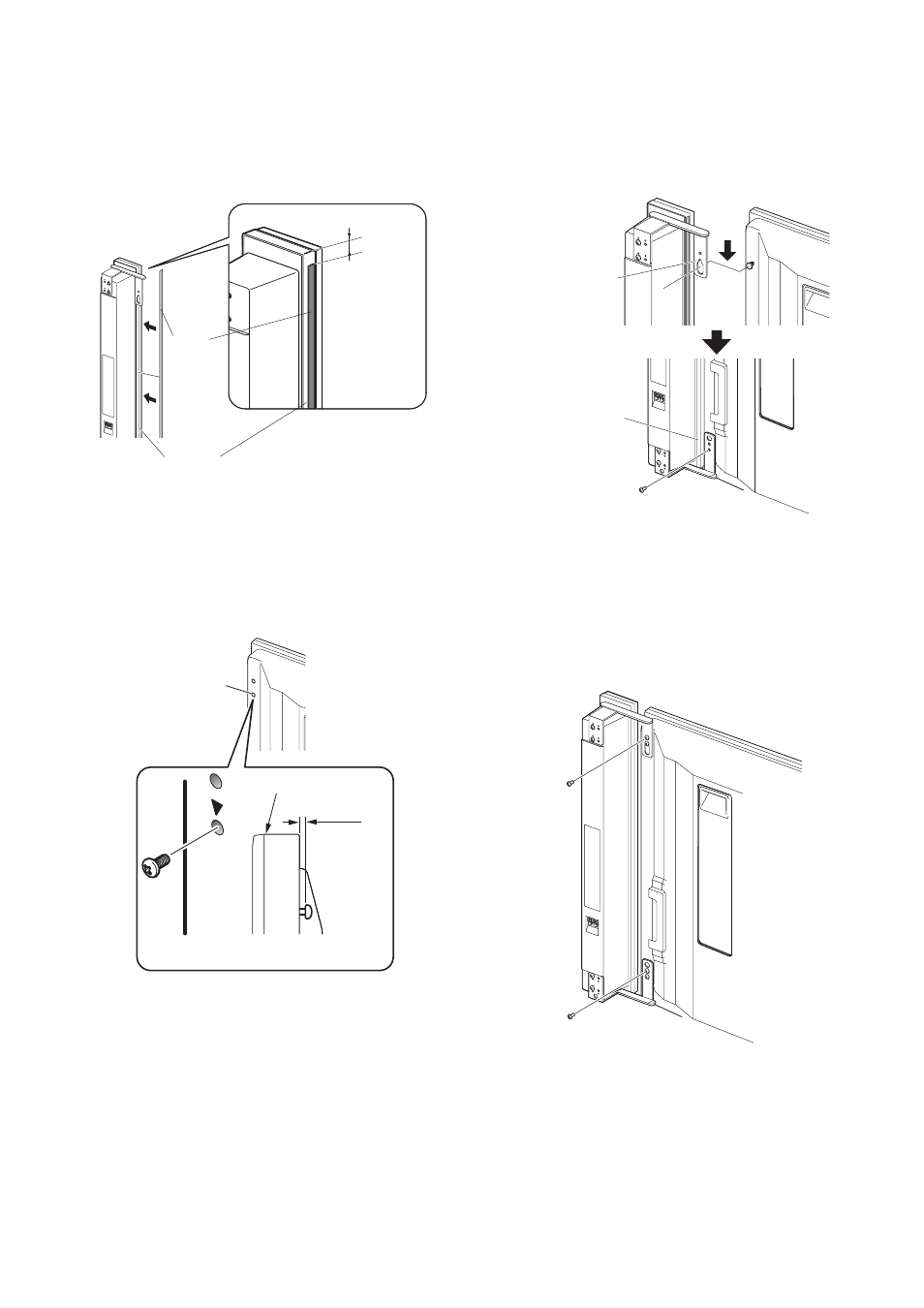

2. Если вы крепите акустические системы без зазора,
наклейте демпфирующие полоски на их боковые
поверхности, которые будут соприкасаться с дисплеем.
В случае крепления акустических систем без зазора используйте для их
амортизации прилагаемые демпфирующие полоски. Отсоедините от полосок
защитную пленку и приклейте их к боковым сторонам акустических систем.
3. Вкрутите прилагаемый винт в отверстие для крепления
акустической системы (нижнее из двух) в верхней части
задней панели дисплея.
Не затягивайте винт до упора. Затяните его так, чтобы резьбовая часть высту
пала примерно на 5 мм.
4. Подвесьте кронштейн крепления акустической системы на
верхний винт, надев его широкой частью отверстия, а затем
опустив его на узкую часть; временно вкрутите нижний винт.
Пропустив винт сквозь широкую часть отверстия кронштейна (вверху), опустите
акустическую систему на винт до упора.
5. Отрегулируйте положение акустической системы, после
чего плотно затяните верхний и нижний винты.
6. Затяните два винта, вверху и внизу, для каждой
акустической системы (всего четыре винта). После этого АС
прикреплены к дисплею.
10 мм
Демпфирующую
полоску
необходимо
прикрепить на
расстоянии 10 мм
от верх ней
поверхности
акустической
системы.
Демпфиру
ющая
полоска
Место приклеивания демпфирующей полоски
Отверстие для крепления
акустической системы
Верхняя часть дисплея
5 мм
Верхняя часть задней панели
дисплея
Оставьте зазор около 5 мм
Пропустив винт сквозь
широкую часть отверстия
кронштейна, опустите
акустическую систему.
Временно привинтите нижний
кронштейн крепления
акустической системы к дисплею
(в одном месте внизу).
