Подключение к плазменному дисплею – Инструкция по эксплуатации Pioneer PDP-S50
Страница 5
5

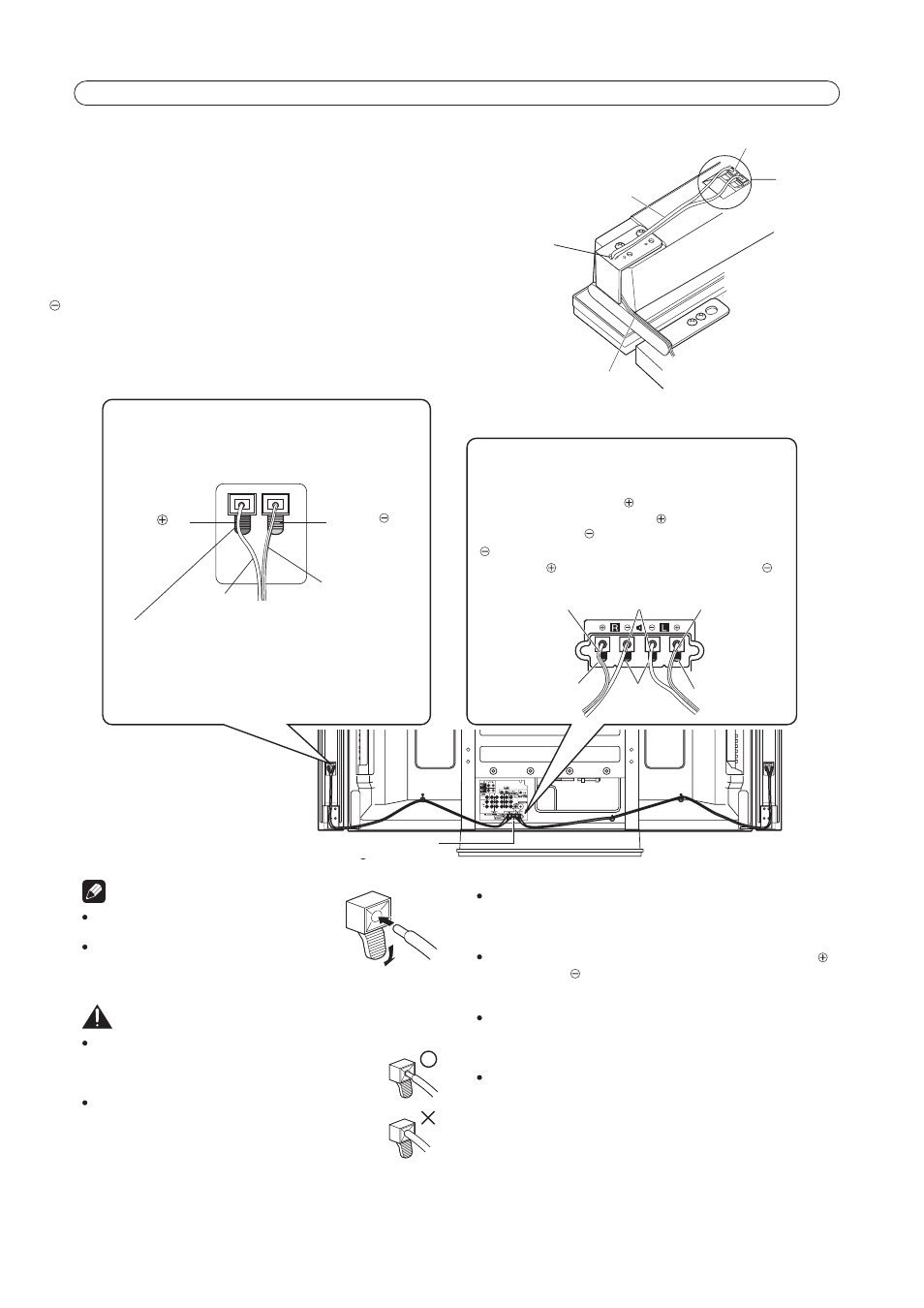

ПОДКЛЮЧЕНИЕ АКУСТИЧЕСКИХ СИСТЕМ
1
Пропустите акустический кабель сквозь отверстие в кронштейне
крепления акустической системы.
2
Подсоедините акустический кабель к акустической системе.
3
Вставьте кабель с нажимом в канавку кронштейна.
4
Подсоедините акустический кабель к дисплею.
ПРИМЕЧАНИЕ:
Нажмите на рычажок и вставьте конец кабеля
в отверстие клеммы.
Когда вы отпустите рычажок, он защелкнется
на кабеле.
Осторожно
Перед тем как приступить к изменению соединений или
способа установки обязательно выключите подключенные
устройства и выньте вилку шнура питания из сетевой
розетки.
Если вы вставите провод кабеля слишком далеко — так,
что изоляция будет соприкасаться с клеммой, — это может
привести к тому, что звук будет отсутствовать.
Вставьте кабель так, чтобы был виден медный провод.
По окончании выполнения соединений убедитесь, что концы акустических
кабелей надежно подсоединены к клеммам, слегка потянув кабель на себя.
Если соединение недостаточно надежно, это может вызвать пропадание
звука или шум.
Короткое замыкание открытых частей кабелей положительной
и
отрицательной
полярности может привести к чрезмерному увеличению
нагрузки на плазменный дисплей и вызвать перебои в работе или
неисправность.
Подключение акустических кабелей к правой и левой клеммам плазменного
дисплея с неправильной полярностью может привести к ухудшению
стереоэффекта, снижению уровня низких частот и нестабильности
звукового образа.
Прокладывайте кабели свободно, без натягивания.
ПОДКЛЮЧЕНИЕ К ПЛАЗМЕННОМУ ДИСПЛЕЮ
Подсоединение акустических кабелей к акустическим
системам
Черный
Красный
Белый
С серой линией
С серой линией
Красный
Черный
Красный
С серой линией
Белый
Нажмите на рычажок, вставьте конец кабеля в отверстие клеммы
и отпустите рычажок.
При выполнении соединений соблюдайте полярность клемм для
подключения акустических систем. (Провод с серой линий
соответствует клемме положительной (§+) полярности)
Подсоединение акустических кабелей к дисплею
Правильно подсоедините кабели, соблюдая полярность плазменного
дисплея и клемм для подключения акустических систем, т.е. провода
кабелей, имеющие положительную (
) полярность, должны
подсоединяться к клеммам положительной (
) полярности, а провода,
имеющие отрицательную (
) полярность, — к клеммам отрицательной
(
) полярности. Для этого подключите провода с серой линией к
положительным (
) клеммам, а белые провода — к отрицательным (
)
клеммам.
Акустический кабель
Канавка
1
2
3
Клеммы для подключения АС
