Предупреждение

Если вы хотите изменить крепление без зазора на крепление с зазором или
наоборот:
Отсоедините кронштейны крепления акустических систем от АС и дисплея
и прикрепите их заново согласно описанию соответствующей про

цедуры.

1. Присоединение кронштейнов крепления акустических

систем к акустическим системам

Левая и правая акустические системы идентичны и становятся «левой» и
«правой» только после присоединения к ним, соответственно, левого и
правого кронштейнов.
Как для левой, так и для правой АС имеются верхний и нижний
кронштейны. Прикрепите соответствующие кронштейны к верхней и
нижней частям задней панели акустических систем прилагаемыми
винтами. (См. схему)
На схеме показано крепление правой АС. Левая АС крепится точно так же.
На кронштейнах имеется два типа винтовых отверстий (см. схему ниже).
Выберите соответствующие отверстия в зависимости от избранного
способа крепления АС.

Крепление с зазором

Крепление без зазора

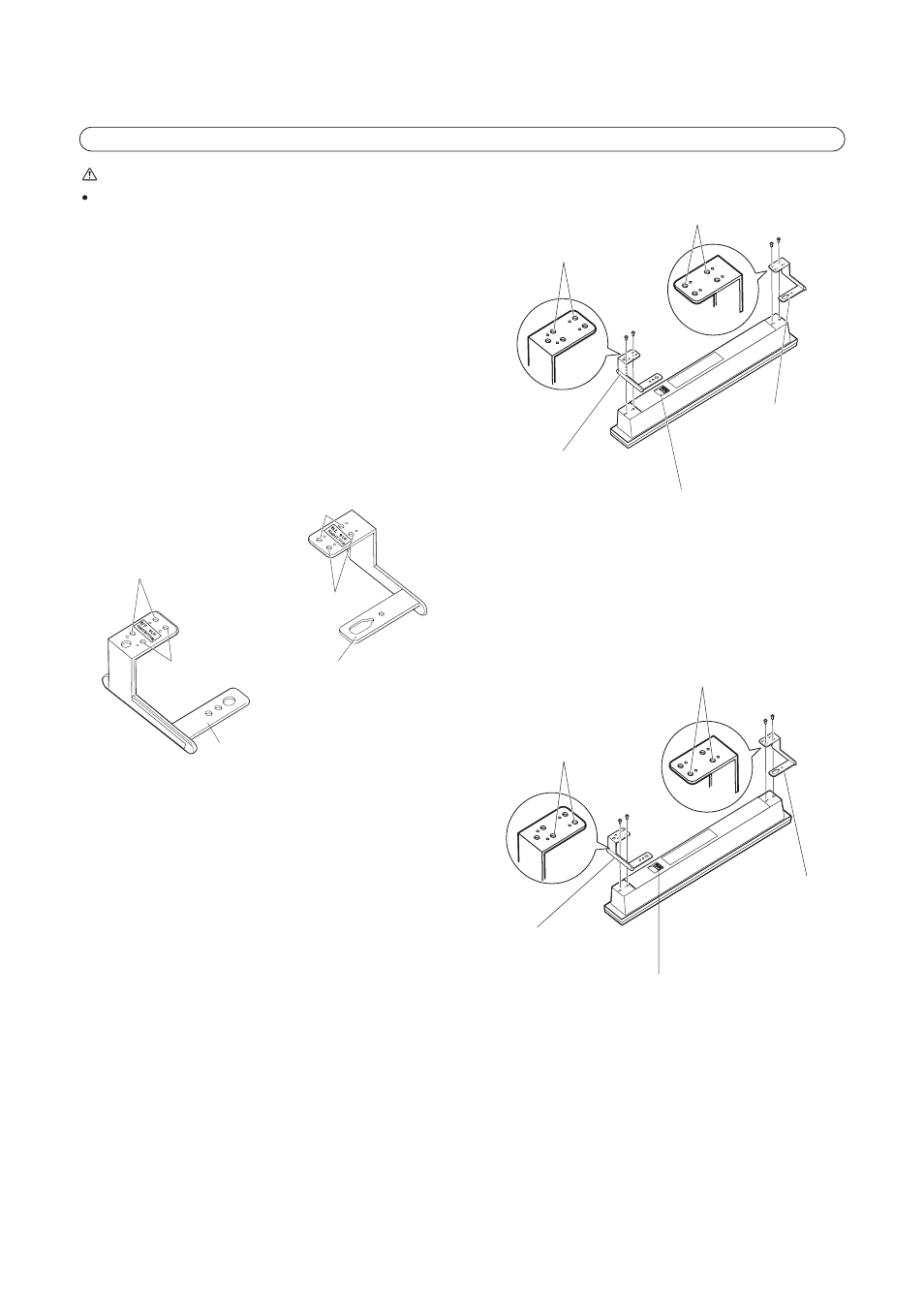

КРЕПЛЕНИЕ АКУСТИЧЕСКИХ СИСТЕМ К ПЛАЗМЕННОМУ ДИСПЛЕЮ

Резьбовые отверстия для крепления
с зазором (2 с внешней стороны)

Винтовые отверстия для крепления
без зазора (2 с внутренней стороны)

Кронштейн крепления АС
(Для крепления ПРАВОЙ АС ВВЕРХУ)
(Для крепления к верхней части дисплея
используется тонкая прорезь.)

Кронштейн крепления АС
(Для крепления ПРАВОЙ АС ВНИЗУ)

Винтовые отверстия для крепления
без зазора
(2 с внутренней стороны)

Винтовые отверстия для крепления
с зазором (2 с внешней стороны)

Винтовые отверстия для крепления с
зазором

Расположите акустическую систему
так, чтобы ее клеммы (в нижней
части) были обращены к вам.

Кронштейн крепления АС
(Для крепления ПРАВОЙ АС ВВЕРХУ)

Кронштейн крепления АС
(Для крепления ПРАВОЙ АС ВНИЗУ)

Винтовые отверстия для
крепления без зазора

Кронштейн крепления АС
(Для крепления ПРАВОЙ АС ВНИЗУ)

Кронштейн крепления АС
(Для крепления ПРАВОЙ АС ВВЕРХУ)

Расположите акустическую систему
так, чтобы ее клеммы (в нижней
части) были обращены к вам.
