Другие соединения
12
77
Ru
Расстановка SCART штырей

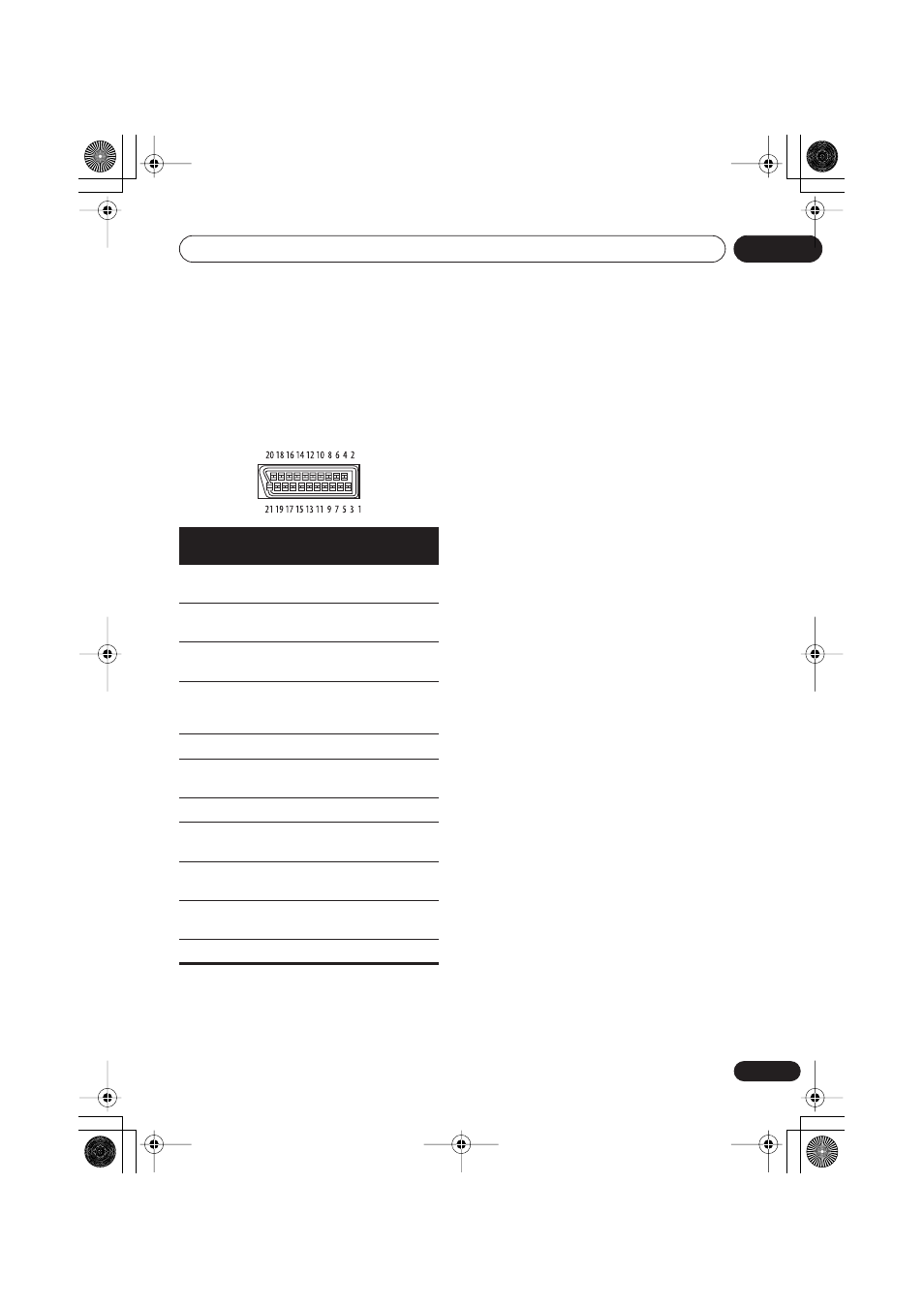

На рисунке ниже вы видите направления 21
штыревого SCART соединителя. Этот
соединитель обеспечивает видео и аудио сигналы
для соединения с совместимым цветным ТВ или
монитором.
Номер
штыря
Направление
Номер
штыря
Направление
1
Аудио Правый
вывод
12
Нет
соединения
2
Аудио Правый
ввод
13
GND (видео)
3
Аудио Лквый
вывод
14
GND (видео)
4
GND (аудио)
15
Правый или
Центральный
вывод
5
GND (видео)
16
BLANK вывод
6
Аудио Левый
ввод
17
GND (видео)
7
В вывод
18
GND (видео)
8
Статус
19
Видео или Y
вывод
9
GND (видео)
20
Нет
соединения
10
Нет
соединения
21
GND (видео)
11
G вывод
