Подключения
!
После завершения всех подключений между устройствами подключите силовой кабель.
При выполнении или изменении подключений, обязательно отключите питание и отсоедините силовой кабель от розетки.
Смотрите инструкции по эксплуатации к подключаемому компоненту.
!
Используйте только поставляемый силовой кабель.

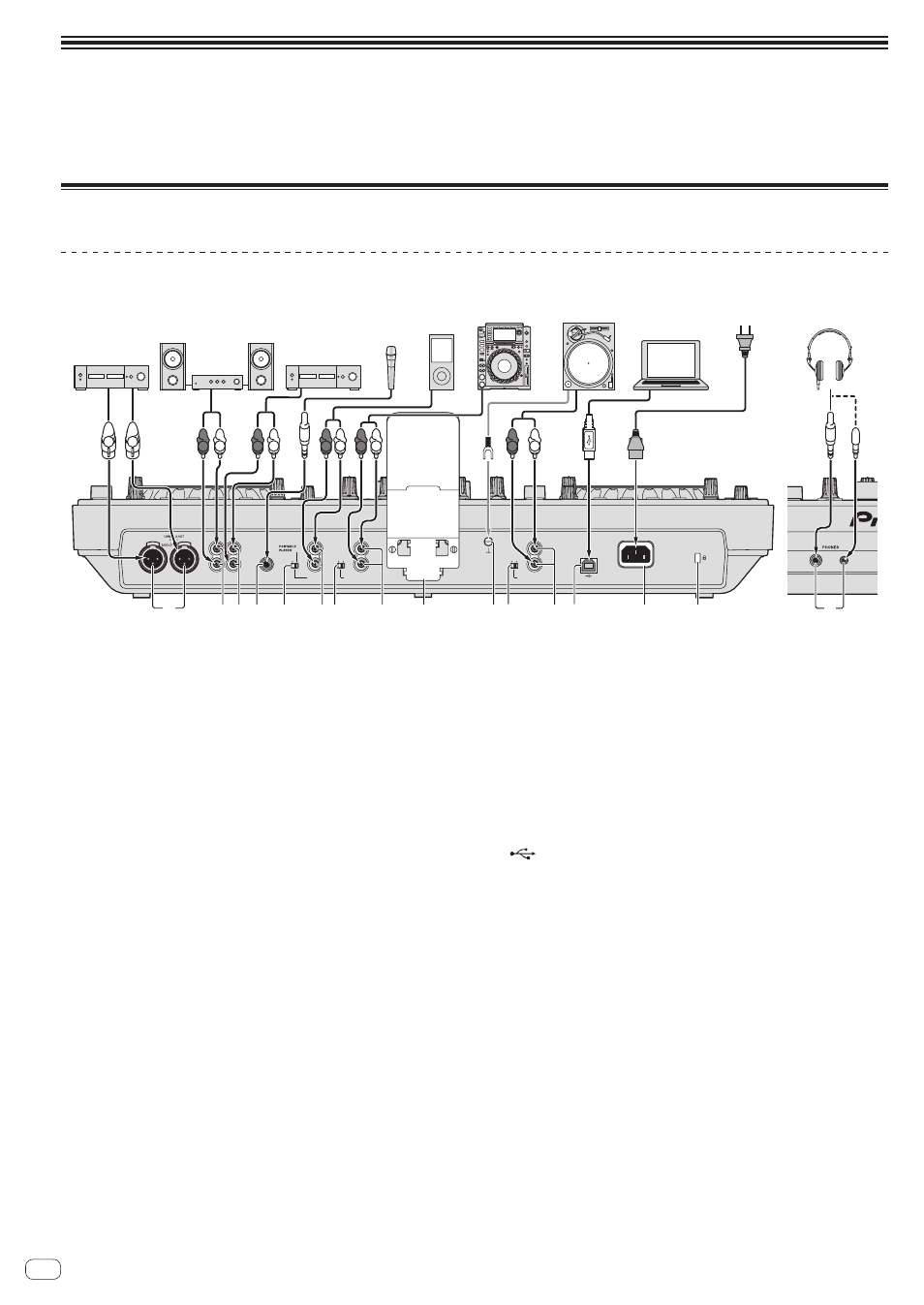

Подключение входных/выходных терминалов
Задняя панель, фронтальная панель
MIC
BOOTH
OUT
MASTER
OUT 2
L
R
L
R
R
L
MASTER OUT 1
PHONO LINE
PHONO 2 / LINE 2
L
R
LINE
AUX IN
0 dB
L
R
12 dB
USB
AC IN
SIGNAL
GND
PHONO LINE
PHONO 1 / LINE 1
L
R
4
1
3
2
5
7
9
8
6
a 7
b
8
c
d
e
Задняя панель
Фронтальная панель
R L
R L
Микрофон
Усилитель мощности
(для контрольной
кабинки)
R L
R L
Переносное
аудиоустройство
R
L
Наушники
К розетке
Аналоговый
проигрыватель
Программное
обеспечение DJ
Компьютер
R
L
Усилитель напряжения,
активные громкоговорите-
ли, др
Усилитель
напряжения,
активные
громкоговорители, др
DJ проигрыватель
1
Терминалы MASTER OUT 1
Подключите сюда усилитель мощности, активные громкогово-
рители, др.
Используйте их в качестве симметричных выходов.
Будьте
внимательны, чтобы случайно не подключить силовой
кабель от другого аппарата.
2
Терминалы MASTER OUT 2
Подключите сюда усилитель мощности, активные громкогово-
рители, др.
3
Выходной терминал BOOTH
Это выходной терминал для контрольной кабинки.
4
Гнездо MIC
Сюда подключается микрофон.
5
Селекторный переключатель LINE, PORTABLE
PLAYER
Переключайте его в соответствии с уровнем аудиосигнала,
поступающим на терминалы [AUX].
6
Терминалы AUX IN
Подключите сюда выходное устройство линейного уровня (как
DJ проигрыватель) или устройство с низким коэффициентом
усиления (как переносной аудиоплеер). Переключайте входной
коэффициент усиления терминалов в соответствии с подклю-
ченным устройством через селекторный переключатель [LINE,
PORTABLE PLAYER
] на задней панели данного аппарата.
7
Селекторный переключатель LINE, PHONO
Переключает функцию терминалов [PHONO/LINE].
8
Терминалы PHONO1/LINE1 и PHONO2/LINE2
Подключите сюда устройство с выходом звукоснимателя (ана-
логовый проигрыватель (для головок звукоснимателя ММ),
др.) или устройство с линейным выходом (DJ проигрыватель,
др.). Переключайте функцию терминалов в соответствии с
подключенным устройством через переключатель селектора
[LINE, PHONO] на задней панели данного аппарата.
9
Подставка для смартфона
Сюда можно установить мобильное устройство.
Подробнее о монтаже подставки для смартфона смотрите
Монтаж подставки для смартфона
на стр. 4.
a
Терминал SIGNAL GND
Сюда подключается провод заземления аналогового проигры-
вателя. Это позволяет уменьшить шум при подключении ана-
логового проигрывателя.
b
Терминал USB
Подключите к компьютеру.
!
Концентратор USB не может использоваться.
!
Для обеспечения производительности, используйте, под-
ключив данный аппарат и компьютер напрямую через
поставляемый USB кабель.
c
AC IN
Подключите его к розетке.
После завершения всех подключений между устройствами под-
ключите силовой кабель.
Используйте только поставляемый силовой кабель.
d
Слот замка Кенсингтона
e
Гнезда PHONES
Подключите сюда наушники.
Можно использовать стереофонические штекеры (Ø 6,3 мм) и
стереофонические штекеры мини-джек (Ø 3,5 мм).
!
Имеются два выходных терминала (один для стереофони-
ческого штекера и один для мини-штекера), но не исполь-
зуйте одновременно оба терминала. При подключении или
отсоединении к одному из них во время использования
другого уровень громкости на используемом штекере может
повыситься или внезапно понизиться.
