33
03

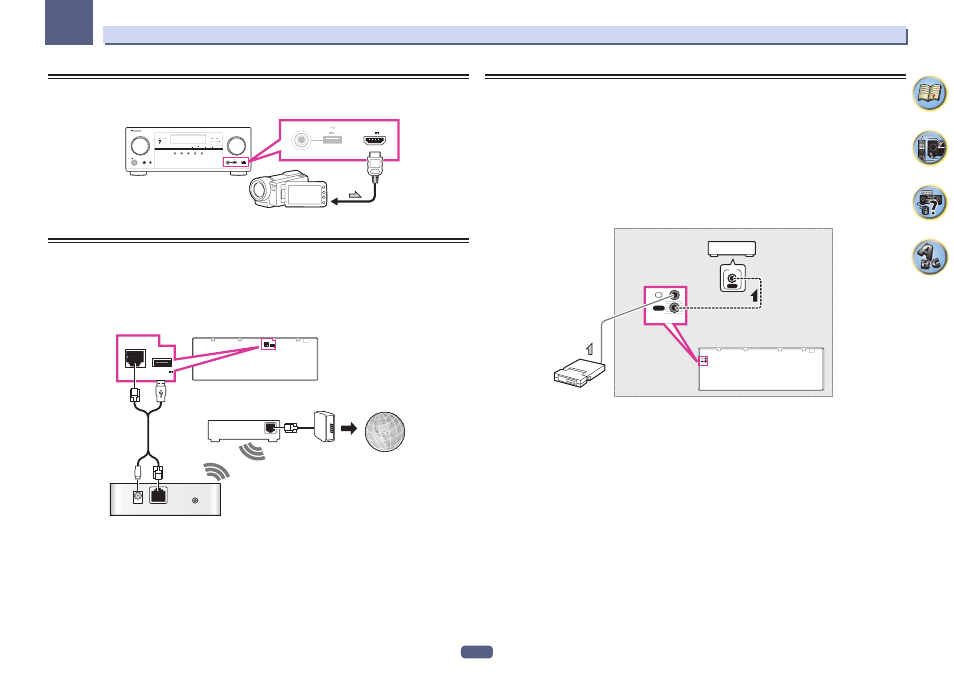

Подключение оборудования
Подключение компонента, оборудованного терминалом HDMI, к
входу на передней панели
MASTER
VOLUME
STANDBY/ON
INPUT
SELECTOR
iPod iPhone iPad
DIRECT CONTROL
ECO
ADVANCED
SURROUND
STANDARD
SURROUND
AUTO SURR/ALC/
STREAM DIRECT
PHONES
SPEAKERS
CONTROL – MULTI-ZONE – ON / OFF
BAND
TUNER EDIT
TUNE
PRESET
ENTER
iPod iPhone iPad
HDMI
ADVANCED
MCACC
FL OFF
MCACC
SETUP MIC
5V
2.1 A
with USB
HDMI 5 INPUT/
MHL (5V
0.9 A)
5V
2.1 A
with USB
HDMI 5 INPUT/
MHL (5V
0.9 A)
Видеокамера, др.
Подключение беспроводной сети LAN
Можно выполнить беспроводное подключение к сети через беспроводное подключение LAN. Для под-
ключения используйте продающийся отдельно AS-WL300.
!
Используйте только поставляемый кабель для подключения аксессуаров.
!
Для использования адаптера беспроводной сети LAN (AS-WL300) требуется выполнить определен-
ные настройки. Подробнее о выполнении данных настроек см. инструкции по эксплуатации к адаптеру
беспроводной сети LAN (AS-WL300).
LAN (10/100)
(
OUTPUT 5 V
0.6 A MAX)
DC OUTPUT
for WIRELESS LAN
DC OUTPUT
for WIRELESS LAN
LAN
(10/100)
(
OUTPUT 5 V
0.6 A MAX)
WAN
DC 5V
WPS
Ethernet
Интернет
Модем
Адаптор беспроводной сети LAN (AS-WL300)
Маршрути затор
Подключение ИК-приемника
Если стереофонические компоненты содержатся в закрытом шкафу или этажерке, или если нужно
использовать пульт ДУ под-зоны в другой зоне, можно воспользоваться опционным ИК-приемником
(например, Niles или Xantech) для управления системой вместо сенсора ДУ на передней панели данного
ресивера.
!
Дистанционное управление может быть недоступно при попадании прямого сильного освещения от
флуоресцентной лампы на окошко сенсора ДУ ИК-приемника.
!
Помните, что другие производители могут не использовать терминологию ИК. Для совместимости с
ИК приемником, изучите руководство к компоненту.
!
При использовании двух пультов ДУ (одновременно), сенсору ДУ ИК-приемника отдается приоритет
относительно сенсора ДУ на передней панели.
1 Подключите сенсор ИК-приемника к гнезду IR IN на задней панели данного ресивера.
OUT
IN
IR
OUT
IN
IR
IN
IR
Шкаф или этажерка
Компонент не
производства Pioneer
ИК-приемник
2 Подключите гнездо IR IN другого компонента к гнезду IR OUT на задней панели
данного ресивера для его подключения к ИК-приемнику.
Относительно типа кабеля, необходимого для подключения, пожалуйста, смотрите руководство к
ИК-приемнику.
