Подключение оборудования
Подключение проигрывателя DVD без выхода HDMI

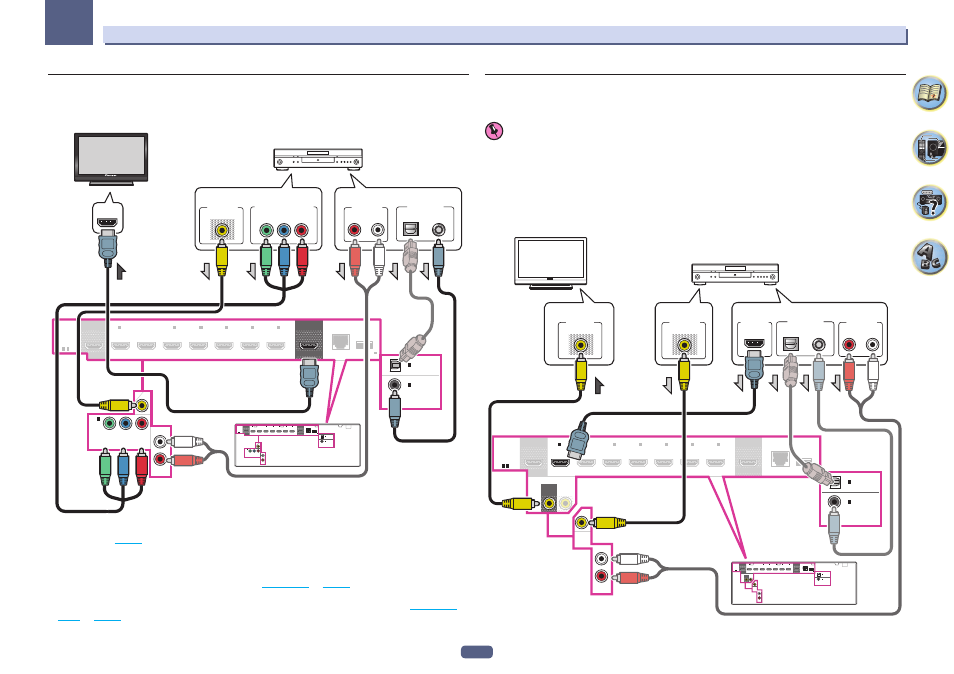

На данном рисунке показаны подключения телевизора (с входом HDMI) и проигрывателя DVD (или дру-
гого компонента воспроизведения без выхода HDMI) к ресиверу.
IN
1
PR
PB
Y
(DVD)
ASSIGNABLE
COMPONENT VIDEO
DVD
DVD
IN
HDMI
IN
1
IN (TV)
1
IN (DVD)
1
-
1 7
(DVD)
IN
2
(SAT/CBL)
IN
3
IN
4
IN
6
IN
7
(DVR/BDR)
(CONTROL)
ASSIGNABLE
BD IN
OUT 1
OUT 2
(HDZONE)
SELECTABLE
LAN (10/100)
(
OUTPUT 5 V
0.6 A MAX)
DC OUTPUT
for WIRELESS LAN
ASSIGNABLE
ASSIGNABLE
OPTICAL
COAXIAL
HDMI
IN
1
IN
1
IN (TV)
1
IN (DVD)
1
-
1 7
(DVD)
IN
2
(SAT/CBL)
IN
3
IN
4
IN
6
IN
7
(DVR/BDR)
(CONTROL)
ASSIGNABLE
BD IN
OUT 1
OUT 2
(HDZONE)
SELECTABLE
LAN
(10/100)
(
OUTPUT 5 V
0.6 A MAX
)
DC OUTPUT
for WIRELESS LAN
ASSIGNABLE
ASSIGNABLE
OPTICAL
COAXIAL
P
R
P
B
Y
(DVD)
ASSIGNABLE
COMPONENT VIDEO
DVD
DVD
IN
HDMI IN
ANALOG
R
L
AUDIO OUT
DIGITAL OUT
COAXIAL
OPTICAL
Выберите один
VIDEO
VIDEO OUT
Выберите один
Y
PB
PR
COMPONENT VIDEO OUT
Монитор, совместимый с HDMI/DVI
Проигрыватель DVD, др.
!
Для прослушивания звучания телевизора через ресивер, подключите ресивер и телевизор через
аудиокабели (
стр. 23
).
—
Когда телевизор и ресивер подключены через подключения HDMI, если телевизор поддерживает
функцию ARC (Канал возврата аудиосигнала) на HDMI, звучание телевизора может поступать на
ресивер через терминал HDMI OUT 1, поэтому нет необходимости подключать аудиокабель. В таком
случае, установите ARC в HDMI Setup на ON (см.
HDMI Setup
на
стр. 60
).
!
При использовании оптического цифрового аудиокабеля или (аналогового) аудиокабеля RCA потре-
буется указать ресиверу, к какому его цифровому входу подключен проигрыватель (см.
Меню Input
Setup
на
стр. 37
).
Подключение телевизора без входа HDMI
На данном рисунке показаны подключения телевизора (без входа HDMI) и проигрывателя DVD (или
другого компонента воспроизведения) к ресиверу.
Важное предупреждение
!
При использовании данных подключений, картинка не выводится на телевизор даже при подключе-
нии проигрывателя DVD через кабель HDMI или компонентный видеокабель. Подключите ресивер
и телевизор через видеокабель того-же типа, который используется для подключения ресивера и
проигрывателя.
!
Также, когда ресивер и телевизор подключены через другие подключения, кроме кабеля HDMI, то
невозможно будет использовать функцию экранного меню, позволяющую отображать настройки, опе-
рации, др. ресивера на экране телевизора. В таком случае во время выполнения различных операций
или настроек требуется смотреть на дисплей передней панели ресивера.
