Органы управления и индикаторы

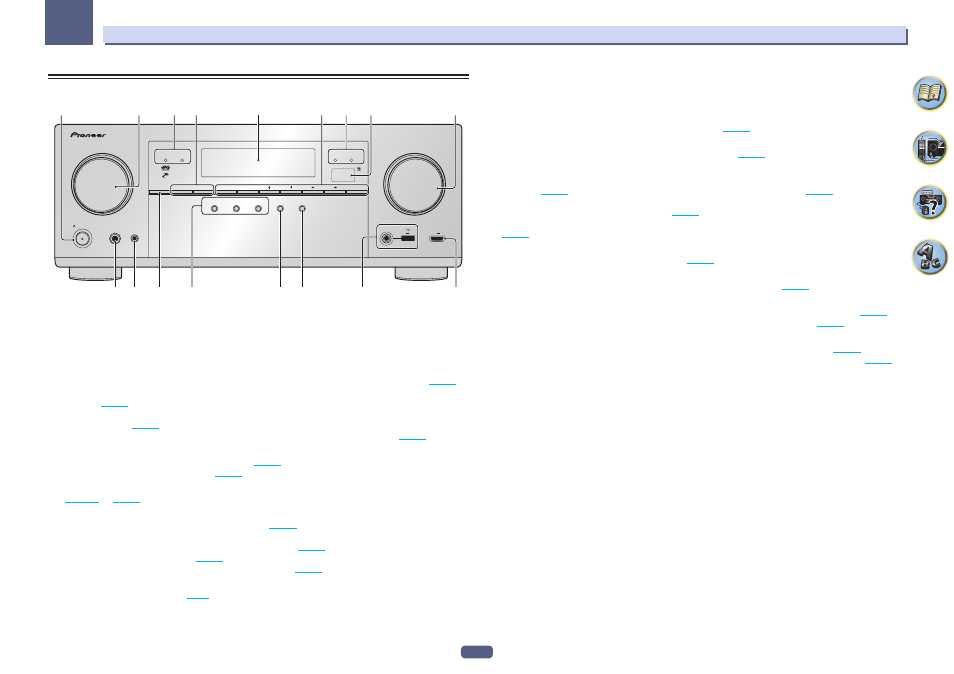

Передняя панель
MASTER
VOLUME
STANDBY/ON
INPUT
SELECTOR
iPod iPhone iPad
DIRECT CONTROL
ECO
ADVANCED
SURROUND
STANDARD
SURROUND
AUTO SURR/ALC/
STREAM DIRECT
PHONES
SPEAKERS
CONTROL – MULTI-ZONE – ON / OFF
BAND
TUNER EDIT
TUNE
PRESET
ENTER
iPod iPhone iPad
HDMI
ADVANCED
MCACC
FL OFF
MCACC
SETUP MIC
with USB
5V
2.1 A
HDMI 5 INPUT/
MHL (5V
0.9 A)
1
2
5
3
3
4
6
7
8
10
11
9
12
13 14
16
15
1 u STANDBY/ON
Установка в режим ожидания или включение данного ресивера.
2 Peryлятор INPUT SELECTOR
Используйте для выбора функции входа.
3 Индикаторы
!
ADVANCED MCACC – Высвечивается при установке EQ на ON в меню AUDIO PARAMETER (
стр. 64
).
!
FL OFF – Высвечивается при выборе «off» (ничего не отображается) в настройке режима освещения
дисплея (
стр. 70
).
!
HDMI – Мигает при подключении компонента, оборудованного HDMI; высвечивается, когда компо-
нент подключен (
стр. 23
).
!
iPod iPhone iPad – Высвечивается для обозначения подключения iPod/iPhone/iPad (
стр. 31
).
4 Органы управления MULTI-ZONE
Если были выполнены подключения MULTI-ZONE (
стр. 29
), используйте данные органы управления для
управления под-зоной из основной зоны (
стр. 68
).
5 Символьный дисплей
См.
Дисплей
на
стр. 13
.
6 Органы управления TUNER
!
BAND – Переключение радиодиапазонов AM и FM (
стр. 45
).
!
TUNER EDIT – Используйте вместе с TUNE i/j, PRESET k/l и ENTER для запоминания и присваи-
вания имен радиостанциям для последующего их вызова (
стр. 45
).
!
TUNE i/j – Поиск радиочастот (
стр. 45
).
!
PRESET k/l – Поиск предустановленных радиостанций (
стр. 45
).
7 Датчик дистанционного управления
Принимает сигналы от пульта ДУ (
стр. 7
).
8 Peryлятор MASTER VOLUME
9 Гнездо PHONES
Используйте для подключения наушников. При подключении наушников звучание не будет воспроизво-
диться через громкоговорители.
10 Гнездо MCACC SETUP MIC
Используйте для подключения поставляемого микрофона (
стр. 36
).
11 SPEAKERS
Используйте для переключения терминала громкоговорителя (
стр. 68
).
12 Кнопки режимов прослушивания
!
AUTO SURR/ALC/STREAM DIRECT – Переключение режимов Автоматической настройки объемного
звучания (
стр. 50
), Автоматического управления уровнем и Прямого потока (
стр. 51
).
!
STANDARD SURROUND – Нажмите для стандартного декодирования и переключения различных
режимов (2 Pro Logic, Neo:Х, Stereo, др.) (
стр. 50
).
!
ADVANCED SURROUND – Используйте для переключения различных режимов объемного звучания
(
стр. 51
).
13 ECO
Используйте для переключения типа эко-режима (
стр. 51
).
14 iPod iPhone iPad DIRECT CONTROL
Переключите вход ресивера на iPod и включите управление iPod на iPod (
стр. 42
).
15 Терминалы iPod/iPhone/iPad
Используйте для подключения iPod/iPhone/iPad от Apple в качестве аудио и видеоисточника (
стр. 31
),
или для подключения устройства USB для воспроизведения аудио и фотографий (
стр. 32
).
16 Вход HDMI/разъем MHL
Используйте для подключения к совместимому с HDMI устройству (видеокамера, др.) (
стр. 33
).
Совместимое с MHL мобильное устройство также можно подключить сюда через кабель MHL (
стр. 32
).
