29
03
Подключение оборудования
Настройка MULTI-ZONE
Данный ресивер может может обеспечивать питанием до двух независимых систем в отдельных комна-
тах после того, как выполнены соответствующие подключения MULTI-ZONE.
В двух зонах можно одновременно воспроизводить различные источники, или, в зависимости от потреб-
ностей, можно также воспроизводить один источник. Питание на основную зону и под-зону подается
раздельно (питание основной зоны может быть отключено, в то время как в под-зоне включено), и под-
зона может управляться от пульта ДУ или органов управления передней панели.
Выполнение подключений MULTI-ZONE
Данные подключения возможны, если имеются громкоговорители для под-зоны (ZONE 2). Также потре-
буется отдельный усилитель, если терминалы громкоговорителей не используются для под-зоны
(Подробнее см.
Настройка MULTI-ZONE с использованием терминалов громкоговорителей (ZONE 2)
на
стр. 30
).
При использовании VSX-1123 для под-зоны также можно подключить телевизор.
Также, если другой ресивер в под-зоне оборудован входным терминалом HDMI, вход HDMI данного
аппарата также можно воспроизводить как HDZONE.
Здесь указаны две настройки первичной под-зоны, возможные на данной системе. Выберите ту, которая
вас больше устраивает.
Важное предупреждение
!
Настройки должны быть изменены в ZONE Setup для того, чтобы можно было использовать функцию
HDZONE
(
стр. 92
).
!
Для модели VSX-923 невозможно подключать телевизионный монитор в под-зоне.
Опции прослушивания MULTI-ZONE
В следующей таблице отображены сигналы, которые можно выводить на ZONE 2 и HDZONE:
Для VSX-1123
Под-зона
Доступные функции входа
ZONE 2
<a>
DVD
, SAT/CBL, DVR/BDR, INTERNET RADIO, MEDIA SERVER, FAVORITES, iPod/USB,
TV
, CD, TUNER, ADAPTER PORT
(Выводит аналоговые аудиосигналы и композитные видеосигналы.)
HDZONE
(HDMI)
<b>
BD
, DVD, SAT/CBL, DVR/BDR, HDMI 1, HDMI 2, HDMI 3, HDMI 4, HDMI 5/MHL,
HDMI 6
, HDMI 7
(Выводит аудио и видеосигналы HDMI)
a ! Невозможно выполнить конвертирование аудио и видеосигналов, поступающих от входных терминалов HDMI,
цифровых входных терминалов (OPTICAL и COAXIAL) и входных терминалов COMPONENT VIDEO для последующего
вывода на ZONE 2.
! При выборе любого из входов INTERNET RADIO, MEDIA SERVER, FAVORITES, iPod/USB или ADAPTER PORT в
основной зоне, для под-зоны можно будет выбрать только тот вход, который выбран в основной зоне. (Можно будет
выбрать другие входы, не указанные здесь.)
Те-же ограничения применяются при выборе одного из вышеуказанных входов для под-зоны.
b ! Терминалы, которые могут переключаться различаются в зависимости от назначения терминалов HDMI IN 1 до
IN 7
. В момент отгрузки с завода входные терминалы назначены на DVD, SAT/CBL, DVR/BDR, HDMI 4, HDMI 5/MHL,
HDMI 6
и HDMI 7, в порядке начиная с терминала HDMI IN 1.
! Видео/аудиосигналы аналоговых входных терминалов RCA, цифровых входных терминалов (OPTICAL и COAXIAL) и
входных терминалов COMPONENT VIDEO не могут преобразовываться с повышением и выводиться на HDZONE.
! При выборе любого из входов HDMI 4, HDMI 6 или HDMI 7 в основной зоне, можно будет выбрать только тот вход,
который выбран в основной зоне для HDZONE. (Можно будет выбрать другие входы, не указанные здесь.)
Те-же ограничения применяются при выборе одного из вышеуказанных входов для HDZONE.
Для VSX-923
Под-зона
Доступные функции входа
ZONE 2
<a>
DVD
, SAT/CBL, DVR/BDR, TV, CD, TUNER, ADAPTER PORT
(Выводит только аналоговые аудиосигналы.)
HDZONE
(HDMI)
<b>
BD
, DVD, SAT/CBL, DVR/BDR, HDMI 1, HDMI 2, HDMI 3, HDMI 4, HDMI 5/MHL,
HDMI 6
, HDMI 7
(Выводит аудио и видеосигналы HDMI)
a ! Невозможно выполнить понижающее преобразование аудиосигналов, поступающих от входных терминалов HDMI
или цифровых входных терминалов (OPTICAL и COAXIAL) для последующего вывода на ZONE 2.
b ! Терминалы, которые могут переключаться различаются в зависимости от назначения терминалов HDMI IN 1 до
IN 7
. В момент отгрузки с завода входные терминалы назначены на DVD, SAT/CBL, DVR/BDR, HDMI 4, HDMI 5/MHL,
HDMI 6
и HDMI 7, в порядке начиная с терминала HDMI IN 1.
! Видео/аудиосигналы аналоговых входных терминалов RCA, цифровых входных терминалов (OPTICAL и COAXIAL) и
входных терминалов COMPONENT VIDEO не могут преобразовываться с повышением и выводиться на HDZONE.
! При выборе любого из входов HDMI 4, HDMI 6 или HDMI 7 в основной зоне, можно будет выбрать только тот вход,
который выбран в основной зоне для HDZONE. (Можно будет выбрать другие входы, не указанные здесь.)
Те-же ограничения применяются при выборе одного из вышеуказанных входов для HDZONE.

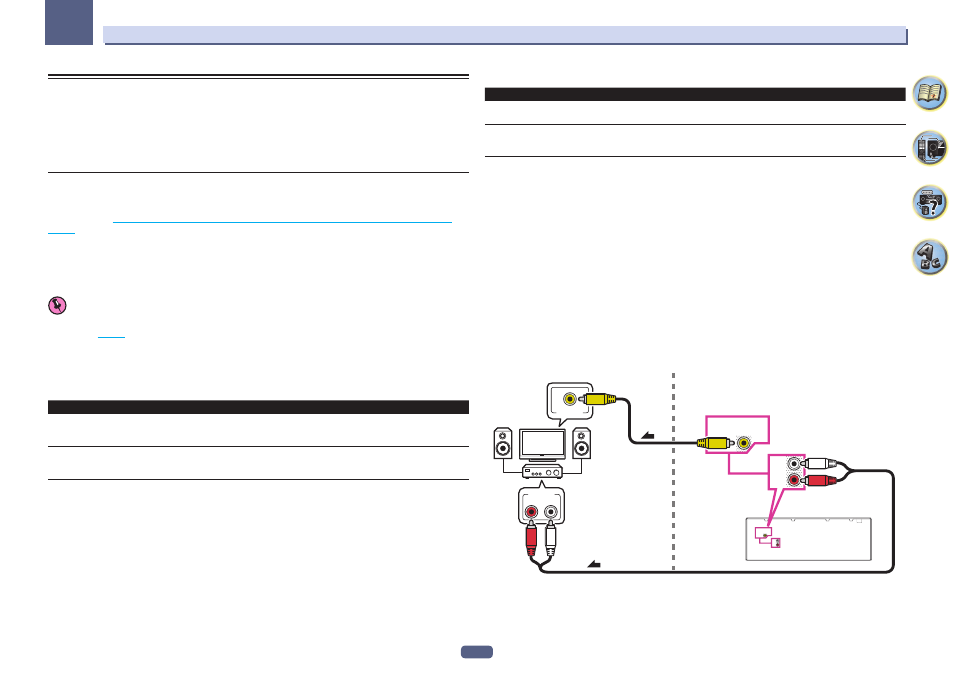

Настройка первичной под-зоны MULTI-ZONE (ZONE 2)
1 Подключите отдельный усилитель к гнездам AUDIO ZONE 2 OUT на данном
ресивере.
Требуется пара громкоговорителей, подключенных к усилителю под-зоны, как показано на следующей
иллюстрации.
2
Только VSX-1123: Подключите телевизионный монитор к гнезду VIDEO ZONE 2 OUT
на данном ресивере.
ZONE 2
OUT
VIDEO
ZONE 2
OUT
ZONE 2
OUT
VIDEO
ZONE 2
OUT
R
L
AUDIO IN
Под-зона (
ZONE 2)
Основная зона
VIDEO IN
2
1
Только
VSX-1123
