19
Ru

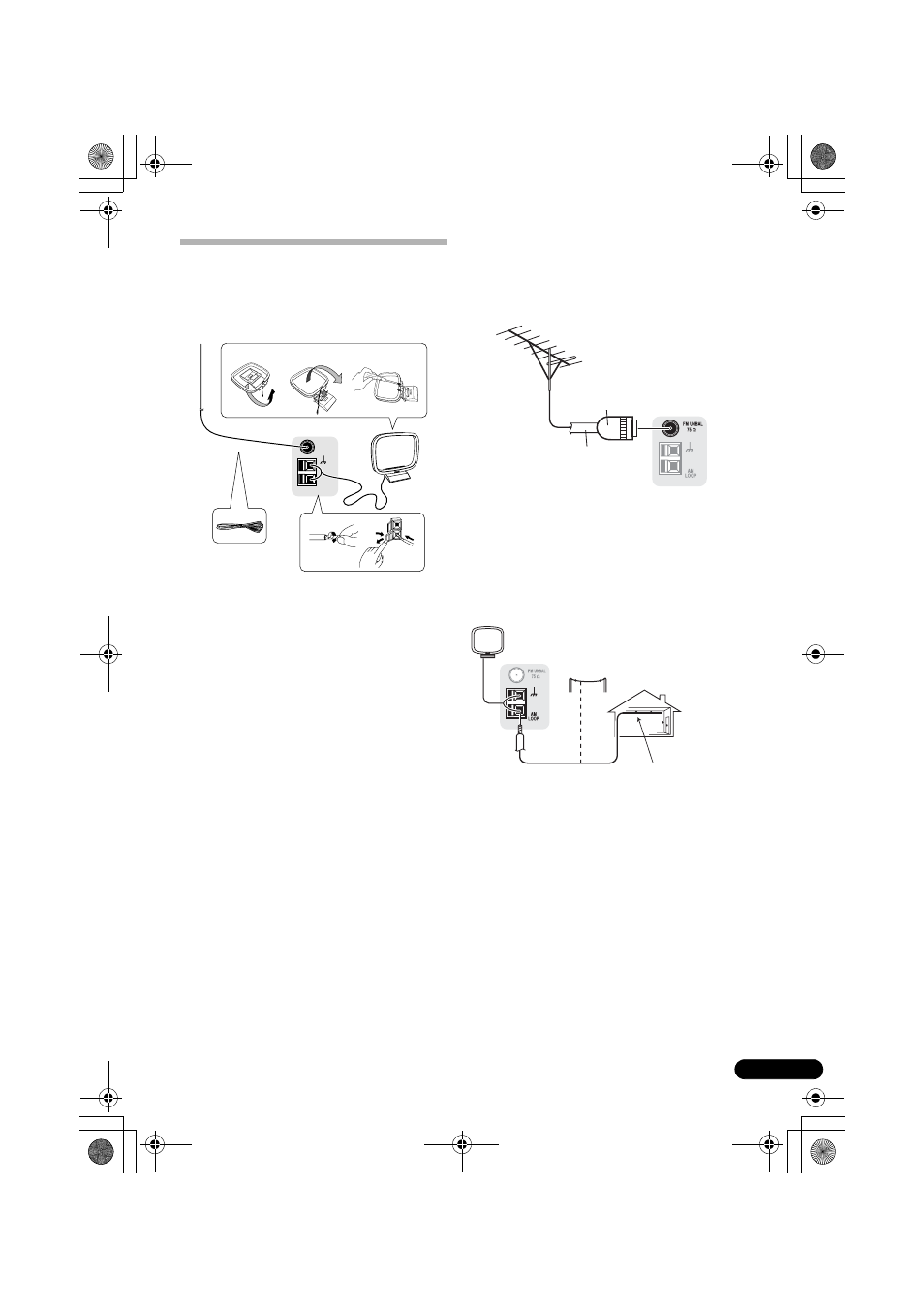

Подключение антенн
Подключите рамочную антенну АМ и
проволочную антенну FM, как показано
справа. Для улучшения приема и качества
звука подключите внешние антенны (см.
раздел Использование внешних антенн ниже).
1 Снимите предохранительные щитки с
контактов антенны AM.
2 Откройте защитные выступы,
вставьте по одному проводу в каждый
разъем до конца, затем отпустите
выступы для фиксации проводов
антенны AM.
3 Прикрепите рамочную антенну AM к
специальной стойке.
Чтобы прикрепить антенну к стойке, отогните
стойку в направлении стрелки (рис. а), затем
закрепите рамочную антенну на стойке с
помощью зажима (рис. б).
• Чтобы установить антенну AM на стене
или другой поверхности, сначала
прикрепите стойку к поверхности с
помощью винтов (рис. в), а затем закрепите
антенну на стойке. Убедитесь в качестве
приема.
4 Установите антенну AM на плоскую
поверхность в направлении наилучшего
приема.
5 Подключите проволочную антенну FM
таким же образом, как рамочную антенну
AM.
Чтобы улучшить прием, полностью вытяните
проволочную антенну FM и прикрепите ее к
стене или дверной раме. Не допускайте, чтобы
антенна свешивалась или спутывалась.
Использование внешних антенн
Улучшение качества приема FM
Для подключения внешней антенны FM
используйте разъем PAL.
Улучшение качества приема AM
Подсоедините провод в виниловой изоляции
длиной от 5 м дo 6 м к гнезду AM антенны, не
отсоединяя прилагаемую рамочную антенну
AM.
Для наилучшего качества приема подвесьте ее
горизонтально на улице.
AM
LOOP
FM UNBAL
75 Ω
3
1
2
4
5
рис. а рис. б рис. в
Коаксиальный кабель с
сопротивлением 75 Ω
Одноконтактный
разьем PAL
Внутренняя антенна
(провод с виниловой
изоляцией)
Наружная
антенна
5 м до 6 м
