11
Ru
Глава 3:
Подключение

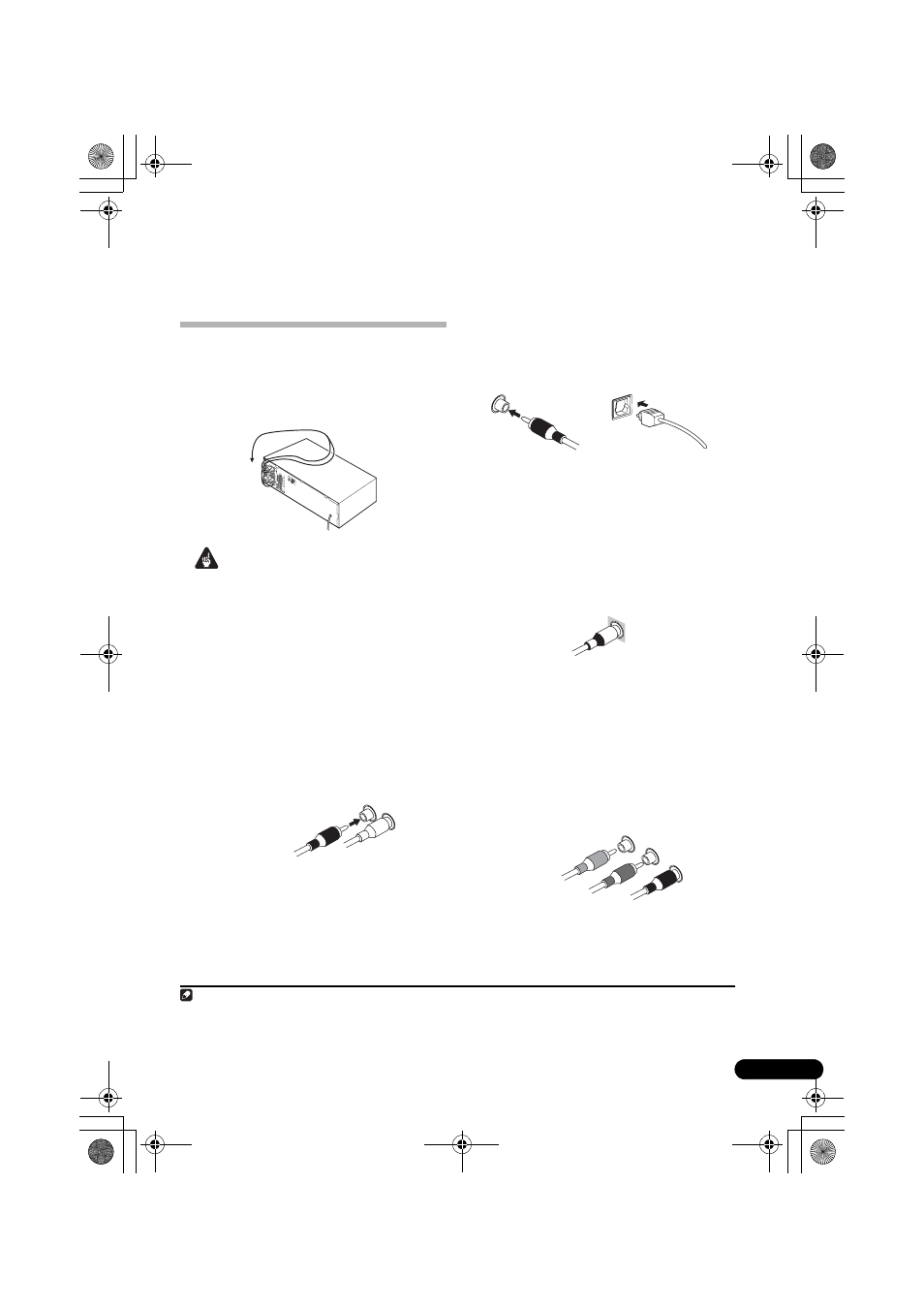

Подсоединение кабелей
Не перегибайте кабели поверх устройства (как
показано на рисунке). В противном случае
магнитное поле, генерируемое
трансформаторами этого устройства, может
вызвать помехи в громкоговорителях.
Внимание
• Перед выполнением или изменением схем
подсоединения отключите кабель питания
от розетки переменного тока.
• Перед отсоединением кабеля питания
переключите питание в режим ожидания.
Аналоговые аудиокабели
Для подключения аналоговых
аудиокомпонентов используйте
стереофонические аудиокабели RCA. Эти
кабели имеют стандартную красную и белую
маркировку, и необходимо подключить
красные штекеры к разъемам R (правый), а
белые – к разъемам L (левый).
Цифровые аудиокабели
Для подключения к данному ресиверу
цифровых компонентов следует использовать
имеющиеся в продаже коаксиальные цифровые
аудиокабели или оптические кабели. 1
Видеокабели
Стандартные видеокабели RCA
Эти кабели являются наиболее
распространенным типом видеокабелей и
используются для подключения к разъемам
композитного видео. Штекеры с желтой
маркировкой отличают их от аудиокабелей.
Кабели компонентного видео
Наивысшее качество воспроизведения цвета от
источника видеосигнала обеспечивают кабели
компонентного видео. По этим кабелям
передается телевизионный цветовой сигнал,
разделенный на сигнал яркости (Y) и сигналы
цветности (P
B и P R ). Таким образом
устраняются взаимные помехи между
сигналами.
Аналоговые аудиокабели
Правый (красный)
Левый (белый)
Примечание
1 • Аккуратно выполняйте подключение оптического кабеля, старайтесь не повредить защитную шторку оптического
разъема.
•
Обеспечьте для оптического кабеля свободно свисающую петлю. Можно повредить кабель об острые углы.
• Для коаксиального цифрового подключения также можно использовать стандартный видеокабель RCA.
Коаксиальный цифровой
аудиокабель
Оптический кабель
Стандартные видеокабели RCA
Зеленый (Y)
Синий (P B )
Красный (P R )
Кабели компонентного видео
