13
Ru

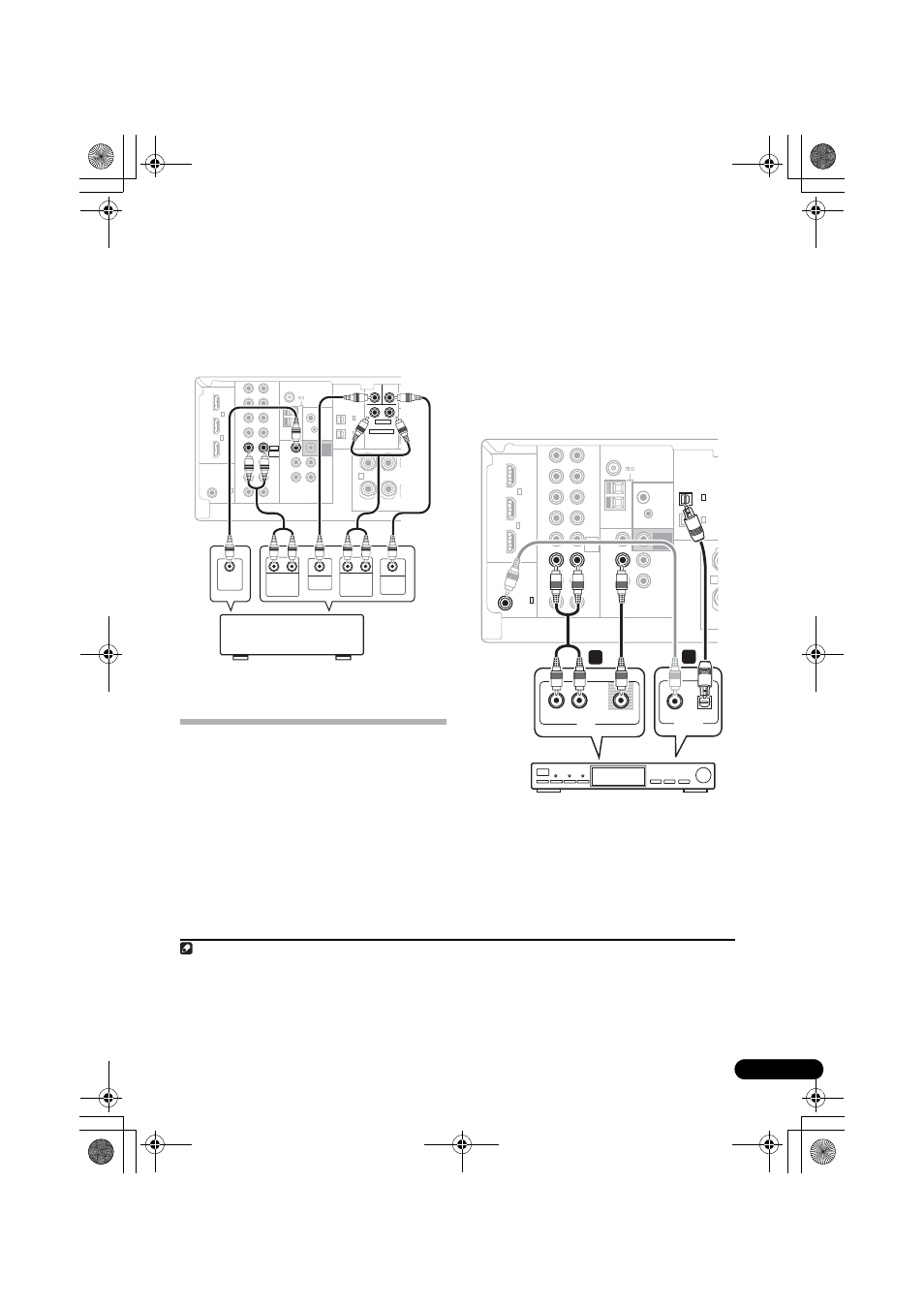

Подключение многоканальных
аналоговых выходов
Для воспроизведения стандартов DVD Audio и
SACD используемый проигрыватель DVD
может иметь 5.1-канальные аналоговые
выходы. В этом случае их можно подключить к
многоканальным входам ресивера, как
показано на рисунке справа.
1
На рисунке показана модель VSX-918V, но
соединения для модели VSX-818V аналогичны.
Подключение спутникового
ресивера или другой цифровой
приставки
Спутниковые и кабельные ресиверы, а также
цифровые радио ресиверы являются
примерами так называемых «приставок».
1
Соедините аудио/видеовыходы
приставки со входами TV/SAT AUDIO и
VIDEO
этого ресивера.
2
Для аудиосоединения используйте
стереофонический аудиокабель RCA, а для
видеосоединения – стандартный видеокабель
RCA.
3
2
Если используемая приставка
оборудована цифровым выходом,
соедините его с цифровым аудиовходом
этого ресивера.
В примере показано оптическое подключение
ко входу DIGITAL OPT 2 (TV/SAT).
4
На рисунке показана модель VSX-918V, но
соединения для модели VSX-818V аналогичны.
Примечание
1
Многоканальный вход можно использовать, только если выбран режим DVD 5.1ch (см.стр. 36).
HDMI
IN
R
L
IN
AUX
CD
IN
OUT
DVD / BD
TV
/ SAT
FRONT
DVD5.1
CH INPUT
IN
IN
DVR
/ VCR
DVR
/ VCR IN
TV
/ SAT IN
DVD
/ BD IN
AM
LOOP
IN
OUT
DIGITAL IN
CEN-
TER
SUB
WOOFER
SURROUND
DVD 5.1CH INPUT
R
L
OPT
OPT
R
A
FRONT
R
L
FM UNBAL
CONTROL
ANTENNA
DVR
/ VCR OUT
MONITOR
OUT
AUDIO
VIDEO
IN
OUT
DIGITAL IN
COAX
(DVD / BD)
CD-R
/ TAPE
/ MD
(ASSIGNABLE)
(ASSIGNABLE)
S
P
E
A
K
E
R
S
SUB
WOOFER
PREOUT
M
(DVD / BD) IN 1
1
1
(TV / SAT) IN
OUT
2
(TV / SAT)
(CD)
2
(ASSIGNABLE)
CENTER
OUTPUT
SUB-
WOOFER
OUTPUT
VIDEO
OUTPUT
SURROUND
OUTPUT
R
L
FRONT
OUTPUT
R
L
VSX-918V
DVD/многоканальный декодер
с многоканальными
аналоговыми выходами.
2
Если ко входам TV/SAT уже подключен телевизор, просто выберите другой вход. Однако для приема сигнала вам
понадобится нажать кнопку выбора входа для входа, к которому подключена приставка.
3
Если компьютерная приставка к телевизору имеет компонентные выходы, следует также ознакомиться с
Использование разъемов компонентного видео на стр. 16.
4
Если ваша приставка оснащена только коаксиальным цифровым выходом, можно подключить ее к коаксиальному
входу ресивера с помощью цифрового коаксиального аудиокабеля. При настройке ресивера потребуется указать,
какой его вход подключен к приставке (см. раздел Меню назначения входов на стр. 64).
HDMI
IN
R
L
IN
AUX
CD
IN
OUT
DVD / BD
TV
/ SAT
FRONT
DVD5.1
CH INPUT
IN
IN
DVR
/ VCR
DVR
/ VCR IN
TV
/ SAT IN
DVD
/ BD IN
AM
LOOP
IN
OUT
DIGITAL IN
OPT
OPT
R
A
FM UNBAL
CONTROL
ANTENNA
DVR
/ VCR OUT
MONITOR
OUT
AUDIO
VIDEO
IN
OUT
DIGITAL IN
COAX
(DVD / BD)
CD-R
/ TAPE
/ MD
(ASSIGNABLE)
(ASSIGNABLE)
S
P
E
A
K
E
R
S
SUB
WOOFER
PREOUT
(DVD / BD) IN 1
1
1
(TV / SAT) IN
OUT
2
(TV / SAT)
(CD)
2
(ASSIGNABLE)
DIGITAL OUT
AV OUT
VIDEO
AUDIO
R
L
OPTICAL
COAXIAL
2
1
STB
VSX-918V
