Подключение hdd/dvd рекордера, Видеомагнитофона и других источников, Видеосигнала – Инструкция по эксплуатации Pioneer VSX-918V-K
Страница 15: Vsx-918v dvr, vcr, проигрыватель ld, и т.д
15
Ru
Windows Media и логотип Windows являются
торговыми марками или зарегистрированными
торговыми марками корпорации Microsoft в
США и/или других странах.
Подключение HDD/DVD
рекордера,
видеомагнитофона и других
источников видеосигнала
Данный ресивер имеет аудио и видео входы и
выходы, пригодные для подключения
аналоговых или цифровых видео рекордеров/
магнитофонов, включая рекордеры/
магнитофоны VCR и HDD/DVD.
1
Соедините аудио/видеовыходы
рекордера соответственно со входами
DVR/VCR AUDIO
и VIDEO данного
ресивера.
Для аудиосоединения используйте
стереофонический аудиокабель RCA, а для
видеосоединения – стандартный видеокабель
RCA.
1
2
Соедините аудио/видеовходы
рекордера соответственно со выходами
DVR/VCR AUDIO
и VIDEO данного
ресивера.
Для аудиосоединения используйте
стереофонический аудиокабель RCA, а для
видеосоединения – стандартный видеокабель
RCA.
3
Если используемый видеокомпонент
оборудован цифровым аудиовыходом,
соедините его с цифровым аудиовходом
этого ресивера.

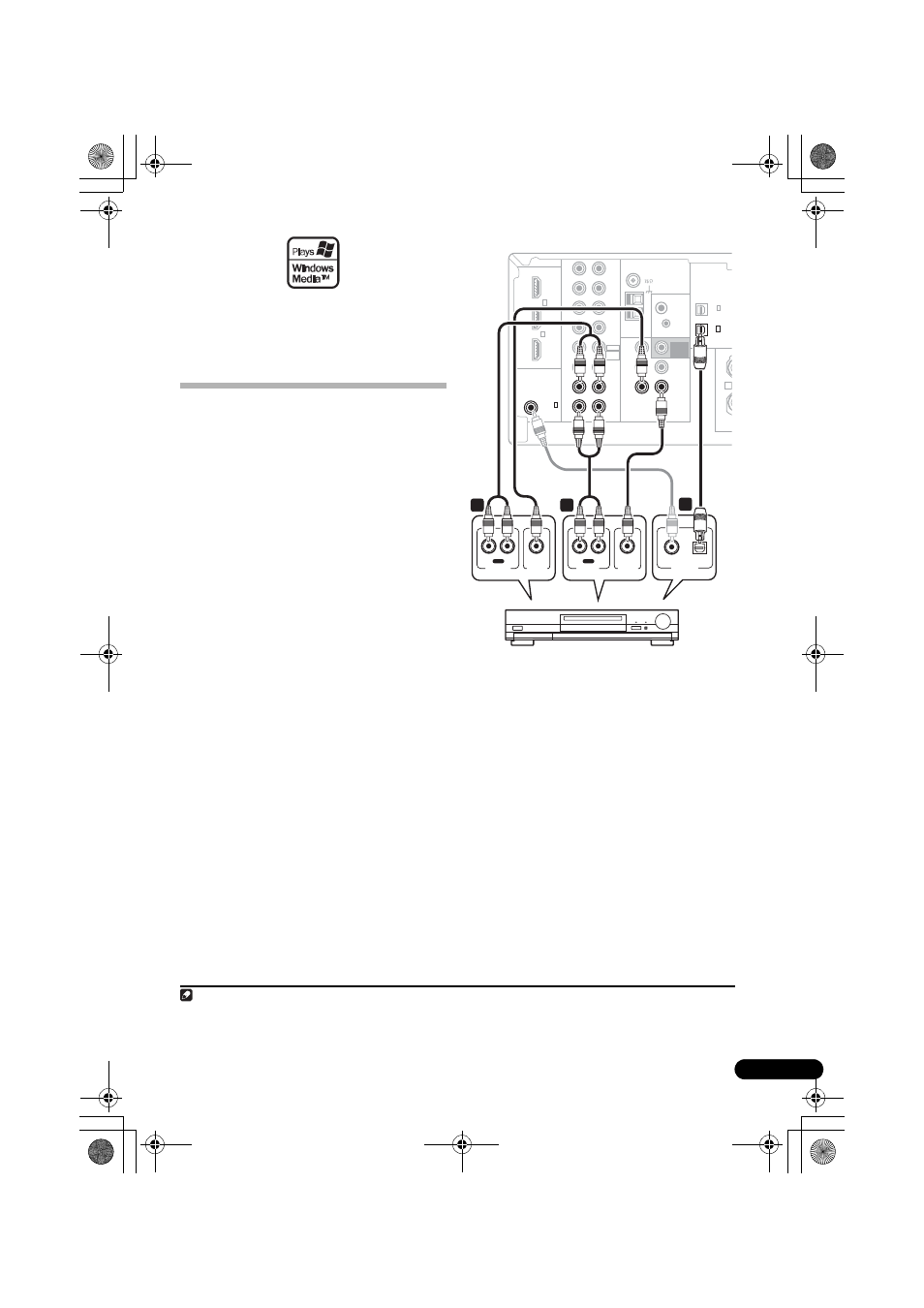

На примере показано подключение рекордера
ко входу DIGITAL OPT 1 (CD).
2
На рисунке показана модель VSX-918V, но
соединения для модели VSX-818V аналогичны.
Примечание
1
Если на используемом видеокомпоненте также имеется выход компонентного видео, его тоже можно подключить.
Подробнее см. раздел Использование разъемов компонентного видео на стр. 16.
2
В этом случае нужно указать ресиверу, к какому цифровому входу подключена приставка (см. Меню назначения входов
на стр. 64).
HDMI
IN
R
L
IN
AUX
CD
IN
OUT
DVD / BD
TV
/ SAT
FRONT
DVD5.1
CH INPUT
IN
IN
DVR
/ VCR
DVR
/ VCR IN
TV
/ SAT IN
DVD
/ BD IN
AM
LOOP
IN
OUT
DIGITAL IN
OPT
OPT
R
A
FM UNBAL
CONTROL
ANTENNA
DVR
/ VCR OUT
MONITOR
OUT
AUDIO
VIDEO
IN
OUT
DIGITAL IN
COAX
(DVD / BD)
CD-R
/ TAPE
/ MD
(ASSIGNABLE)
(ASSIGNABLE)
S
P
E
A
K
E
R
S
SUB
WOOFER
PREOUT
(DVD / BD) IN 1
1
1
(TV / SAT) IN
OUT
2
(TV / SAT)
(CD)
2
(ASSIGNABLE)
R
L
VIDEO IN
AUDIO IN
IN
R
L
AUDIO OUT
PLAY
OUT
VIDEO OUT
REC
3
2
1
DIGITAL OUT
OPTICAL
COAXIAL
VSX-918V
DVR, VCR, проигрыватель
LD, и т.д.
