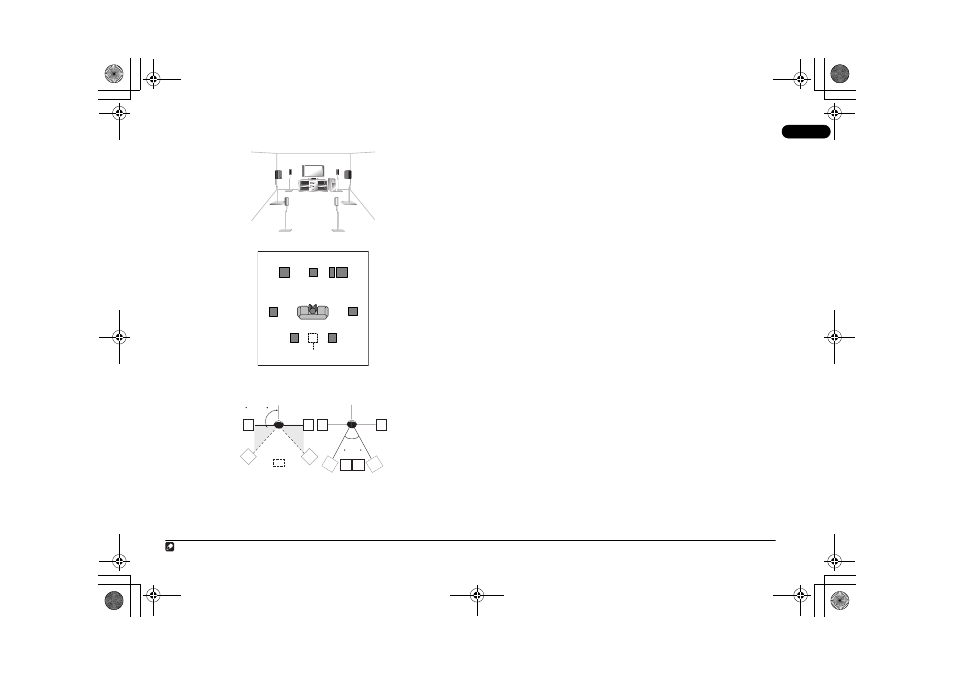

Диаграммы размещения громкоговорителей
На следующих рисунках показана семиканальная конфигурация громкоговорителей 7.1.
1
Установка громкоговорителей, 7.1-канальная схема: объемный вид
Установка громкоговорителей: вид сверху
На схемах ниже показаны рекомендуемые варианты размещения громкоговорителей объемного
звучания и задних громкоговорителей объемного звучания. На первой схеме (рис. A) показано
размещение с одним подключенным задним громкоговорителем объемного звучания (или без него).
На второй схеме (рис. Б) показано размещение с двумя задними громкоговорителями объемного
звучания.
Примечание
1 Только для модели VSX-417 – выполняйте указания диаграмм размещения громкоговорителей, не учитывая задних громкоговорителей объемного звучания.
Левый
объемного
звучания
Правый
объемного
звучания
Положение для
прослушивания
Передний
левый
Передний
правый
Центральный
Низкочастотный
громкоговоритель
Левый
задний
громкогово-
ритель
объемного
звучания
Правый
задний
громкогово-
ритель
объемного
звучания
Oдиночный задний
громкоговоритель
объемного звучания
рис. A
рис. Б
LS
(ЛО)
LS
(ЛО)
SB
LS
(ЛО)
RS
(ПО)
RS
(ПО)
RS
(ПО)
0
до 60
90 до 120
SBL
(ЛЗО)
SBL
(ЛЗО)
SBR
(ПЗО)
SBR
(ПЗО)
