11
Ru

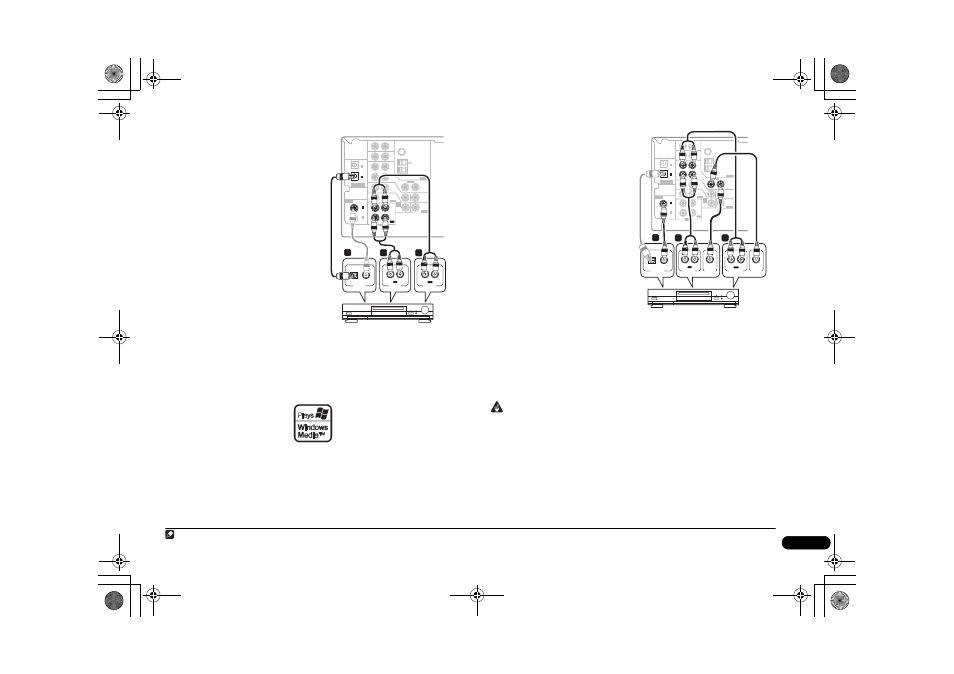

Подключение других аудиокомпонентов
Количество и тип соединений зависит от типа
подключаемого компонента.
1
Для подключения
проигрывателей CD-R, MD, DAT, кассетного
магнитофона или других аудиокомпонентов
выполняйте действия, описанные ниже.
1
Если используемый компонент имеет
цифровой аудиовыход, соедините его с
цифровым аудиовходом ресивера.
В примере показано оптическое подключение ко
входу DIGITAL OPT 1 (CD).
2
Если необходимо, соедините аналоговые
аудиовыходы компонента со свободными
аудиовходами ресивера.
Это соединение понадобится для компонентов,
не имеющих цифрового выхода, или если
необходима запись с цифрового компонента.
Используйте стереофонический аудиокабель
RCA, как показано.
3
Если подключается рекордер/
магнитофон, соедините аналоговые
аудиовыходы (REC) с аналоговыми
аудиовходами рекордера/магнитофона.
В примере показано аналоговое подключение к
гнезду аналогового выхода CD-R/TAPE/MD с
помощью стереофонического аудиокабеля RCA.
На рисунке показана модель VSX-817, но
соединения для модели VSX-417 аналогичны.
О декодере WMA9 Pro
Это устройство имеет встроенный декодер
Windows Media
®
Audio 9 Professional (WMA9
Pro), поэтому возможно воспроизведение аудиосигнала с кодированием WMA9 Pro при помощи
коаксиального или оптического цифрового соединения при подключении к проигрывателю,
совместимому с WMA9 Pro. Однако подключенный проигрыватель DVD, приставка и т.д. должны
выводить аудиосигнал в формате WMA9 Pro через коаксиальный или оптический цифровой выход.
Windows Media
®
и логотип Windows являются торговыми марками или зарегистрированными
торговыми марками корпорации Майкрософт в США и/или других странах.
Подключение других видеокомпонентов
Ресивер оборудован аудио/видеовходами и
выходами, пригодными для подключения
аналоговых или цифровых устройств для
видеозаписи, включая видеомагнитофоны,
DVD-рекордеры и HDD-рекордеры.
1
Соедините аудио/видеовыходы
рекордера соответственно со входами DVR/
VCR AUDIO
и VIDEO данного ресивера.
Для аудиосоединения используйте
стереофонический аудиокабель RCA, а для
видеосоединения – стандартный видеокабель
RCA.
2
Соедините аудио/видеовходы рекордера
соответственно со выходами DVR/VCR AUDIO
и VIDEO данного ресивера.
Для аудиосоединения используйте
стереофонический аудиокабель RCA, а для
видеосоединения – стандартный видеокабель
RCA.
3
Если используемый видеокомпонент
оборудован цифровым аудиовыходом,
соедините его с цифровым аудиовходом
этого ресивера.
Ниже показан пример подключения рекордера/
видеомагнитофона ко входу DIGITAL COAX 2
(DVR/VCR).
2
На рисунке показана модель VSX-817, но
соединения для модели VSX-417 аналогичны.
Использование разъемов компонентного видео
Только для модели VSX-817
По сравнению с композитным видео компонентное видео обеспечивает значительно более высокое
качество изображения. Еще большими преимуществами обладает видео с прогрессивной разверткой.
При условии, что источник сигнала и телевизор поддерживают этот формат, обеспечивается очень
устойчивое изображение без мерцания. Проверьте в инструкциях по эксплуатации на телевизор и
подключаемые компоненты, совместимы ли они с друг другом для работы в режиме прогрессивной
развертки видиосигнала.
Внимание
• Если любой компонент-источник подключен к ресиверу через вход компонентного видео,
телевизор также следует подключить к ресиверу при помощи гнезд COMPONENT VIDEO
MONITOR OUT.
1
Соедините выходы компонентного видео компонента-источника со входами компонентного
видео ресивера.
Для соединения используйте тройной видеокабель компонентного видео.
2
Если необходимо, назначьте входы компонентного видео для подключенного источника
сигнала.
Это необходимо сделать, только если подключение выполнено не в соответствии со следующими
параметрами о умолчанию:
• COMP 1 – DVD
• COMP 2 – TV
• COMP 3 – DVR
См. раздел Назначение входов компонентного видео на стр. 26.
Примечание
1 Учтите, что необходимо подключить цифровые компоненты к гнездам аналогового аудио, если требуется выполнить запись с цифровых компонентов (например, минидиска) на аналоговые компоненты или наоборот.
COAX
OPT
OPT
(CD)
ASSIGNABLE
DIGITAL IN
1
2
(DVR/VCR)
COAX
(DVD/LD)
1
2
(TV/ SAT)
AM
LOOP
FM UNBAL
75
IN
IN
IN
MONITOR
OUT
OUT
VIDEO
SUB
WOOFER
IN
IN
IN
IN
OUT
OUT
IN
CD
DVR/
VCR
TV/
SAT
DVD
/LD
PLAY
CD-R
/TAPE
/MD
FRONT
PREOUT
REC
ANTENNA
D V D
5.1CH
INPUT
AUDIO
R
L
IN
AUX
ASSIGNABLE
DIGITAL IN
CD-R, MD, DAT, кассетный
магнитофон, и т.д.
DIGITAL OUT
OPTICAL
COAXIAL
R
L
AUDIO IN
R
L
IN
REC
AUDIO OUT
PLAY
OUT
1
3
2
VSX-817
2 Если используемый видеокомпонент не имеет цифрового аудиовыхода, пропустите этот пункт. Если он имеет только оптический цифровой выход, его можно соединить с оптическим входом ресивера с помощью оптического
кабеля. При настройке ресивера следует назначить для ресивера оптический вход, к которому подключен компонент (см. раздел Меню назначения входов на стр. 26).
COAX
OPT
OPT
(CD)
ASSIGNABLE
DIGITAL IN
1
2
(DVR/VCR)
COAX
(DVD/LD)
1
2
(TV/ SAT)
AM
LOOP
FM UNBAL
75
IN
IN
IN
MONITOR
OUT
OUT
VIDEO
SUB
WOOFER
IN
IN
IN
IN
OUT
OUT
IN
CD
DVR/
VCR
TV/
SAT
DVD
/LD
PLAY
CD-R
/TAPE
/MD
FRONT
PREOUT
REC
ANTENNA
D V D
5.1CH
INPUT
AUDIO
R
L
IN
AUX
ASSIGNABLE
DIGITAL IN
DVR, VCR, проигрыватель
LD и т.д.
DIGITAL OUT
OPTICAL
COAXIAL
R
L
VIDEO IN
R
L
AUDIO IN
IN
REC
AUDIO OUT
PLAY
OUT
VIDEO OUT
3
2
1
VSX-817
