12
Ru
3
Соедините гнезда COMPONENT VIDEO MONITOR OUT ресивера со входами компонентного
видео телевизора или монитора.
Для соединения используйте тройной видеокабель компонентного видео.

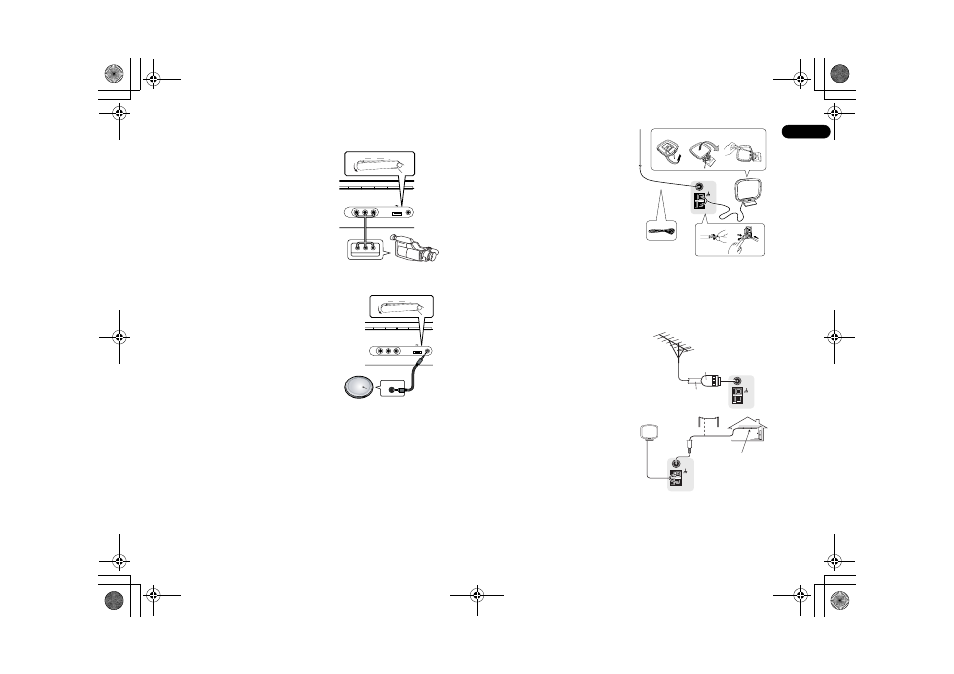

Подключение к видеоразъему на передней панели
Только для модели VSX-817
Подключение к видеоразъемам на передней
панели производится с помощью кнопки VIDEO/
FRONT AUDIO. Нажмите кнопку VIDEO/
FRONT AUDIO и выберите вход VIDEO. Здесь
используются стандартные аудио/ видео гнезда.
Подключите их таким же образом, как
подключаются разъемы на задней панели.
• Для доступа к передним гнездам аудио/
видео необходимо нажать на клавишу PUSH
OPEN.
Подключение к мини-гнезду аудио на передней панели
Только для модели VSX-817
Подключение к аудио гнездам передней панели
осуществляется при помощи кнопки VIDEO/
FRONT AUDIO. Нажмите кнопку VIDEO/
FRONT AUDIO и выберите вход F.AUDIO. Для
подключения цифрового аудио плеера
используется провод с миниатюрным стерео
разъемом.
• Для доступа к передним гнездам аудио/
видео необходимо нажать на клавишу PUSH
OPEN.
Подключение антенн
Подключите рамочную антенну АМ и
проволочную антенну FM, как показано на
рисунке справа. Для улучшения приема и
качества звука подключите внешние антенны
(см. раздел Использование внешних антенн
ниже).
1
Снимите предохранительные щитки с
контактов антенны AM.
2
Откройте защитные выступы, вставьте
по одному проводу в каждый разъем до
конца, затем отпустите выступы для
фиксации проводов антенны AM.
3
Прикрепите рамочную антенну AM к
специальной стойке.
Чтобы прикрепить антенну к стойке, отогните
стойку в направлении стрелки (рис. а), затем
закрепите рамочную антенну на стойке с
помощью зажима (рис. б).
• Чтобы установить антенну AM на стене или
другой поверхности, сначала прикрепите
стойку к поверхности с помощью винтов
(рис. в), а затем закрепите антенну на
стойке. Убедитесь в качестве приема.
4
Установите антенну AM на плоскую поверхность в направлении наилучшего приема.
5
Подключите проволочную антенну FM таким же образом, как рамочную антенну AM.
Чтобы улучшить прием, полностью вытяните проволочную антенну FM и прикрепите ее к стене или
дверной раме. Не допускайте, чтобы антенна свешивалась или спутывалась.
Использование внешних антенн
Улучшение качества приема FM
Для подключения внешней антенны FM
используйте разъем PAL.
Улучшение качества приема AM
Подсоедините провод в виниловой изоляции
длиной от 5 м дo 6 м к гнезду AM антенны, не
отсоединяя прилагаемую рамочную антенну
AM.
Для наилучшего качества приема подвесьте ее
горизонтально на улице.
CD
CD-R/TAPE/MD
USB
FM
AM
AUX
MCACC/
AUDIO IN
AUDIO
R
L
VIDEO
USB
L
V
R
VIDEO OUTPUT
Видеокамера
(и т.д.)
PUS
H
OPE
N
MCACC/
AUDIO IN
AUDIO
R
L
VIDEO
DIGITAL IN
VIDEO INPUT
USB
CD
CD-R/TAPE/MD
USB
FM
AM
AUX
MCACC/
AUDIO IN
AUDIO
R
L
VIDEO
USB
PUS
H
OPE
N
MCACC/
AUDIO IN
AUDIO
R
L
VIDEO
DIGITAL IN
VIDEO INPUT
USB
AUDIO OUT
Переносной CD-плеер и т.п.
AM
LOOP
FM UNBAL
75
3
1
2
4
5
рис.a
рис.б
рис.в
AM
LOOP
FM UNBAL
75
Одноконтактный
разьем PAL
Коаксиальный кабель с
сопротивлением 75 Ω
AM
LOOP
FM UNBAL
75
Наружная
антенна
Внутренняя антенна
(провод с виниловой
изоляцией)
5 м до 6 м
