Страница 49

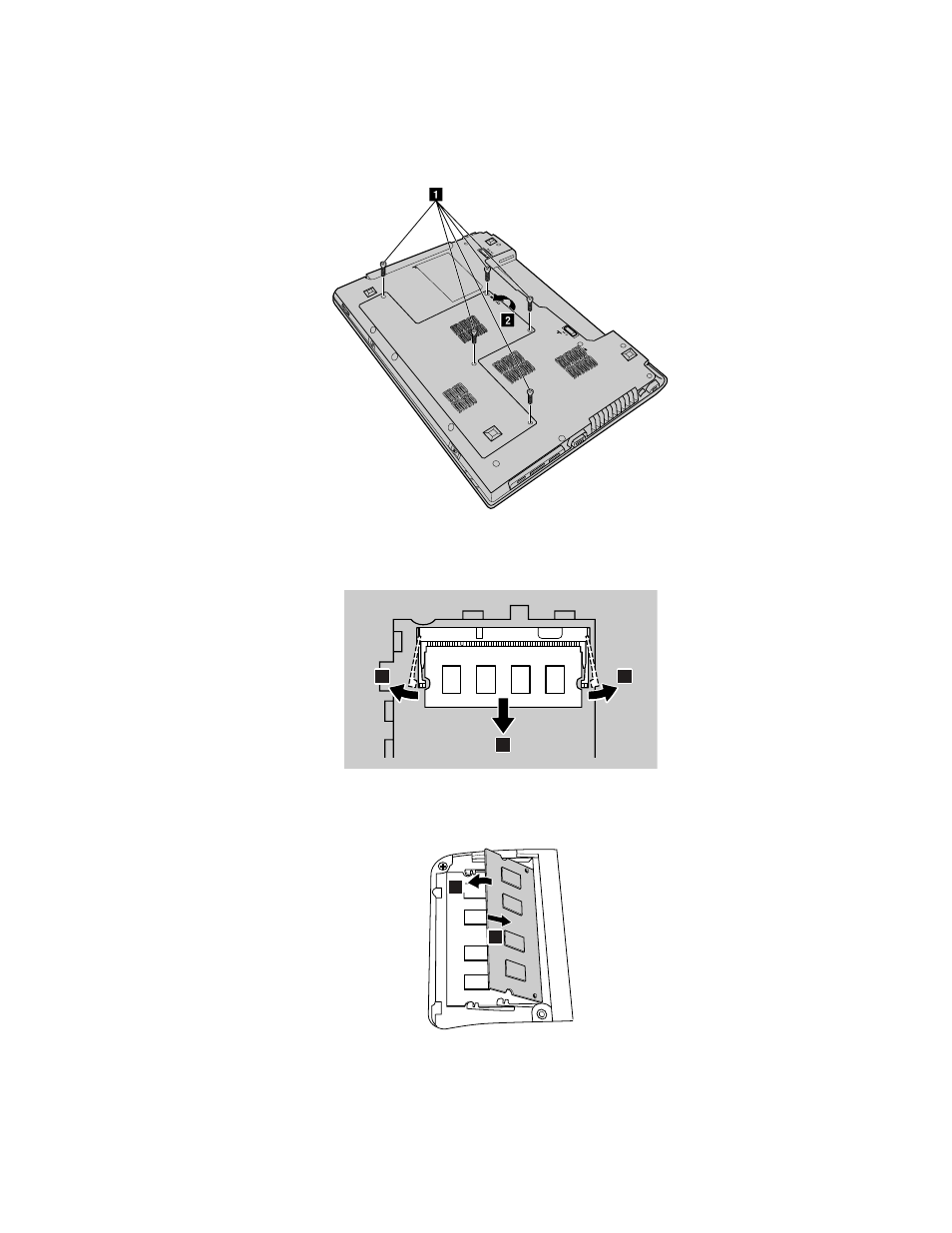

5. Снимите крышку отсека жесткого диска/модуля памяти/гнезда мини-карт PCI Express.
a. Ослабьте винты, фиксирующие крышку отсека.
b. Снимите крышку отсека, как показано на следующем рисунке.
b
a
6. Если в гнездо памяти уже установлен один модуль DDR3 SDRAM, извлеките его, чтобы
освободить место для нового модуля; для этого откройте одновременно обе защелки на обеих
сторонах гнезда. Сохраните старый модуль памяти DDR3 SDRAM для использования в будущем.
3
4
3
7. Совместите паз на модуле DDR3 SDRAM с выступом гнезда и осторожно вставьте модуль DDR3
SDRAM в гнездо под углом 30–45°. Затем нажимайте на модуль DDR3 SDRAM, чтобы полностью
вставить его в гнездо, пока защелки с обоих сторон гнезда не закроются.
5
6
8. Установите крышку отсека на место и затяните винты.
9. Установите аккумулятор на место.
10. Снова переверните компьютер. Снова подсоедините к компьютеру адаптер электропитания
и кабели.
Приложение A. Инструкции по работе с узлами, подлежащими замене силами заказчика
33
