6
Порт HDMI (в некоторых моделях): используется для подключения к устройствам, оснащенным
входным разъемом HDMI, например к телевизору или дисплею.
7
USB-разъем: используется для подключения к USB-устройствам.
Примечание: Дополнительную информацию см. в разделе “Подключение к USB-устройству” на
странице 13.

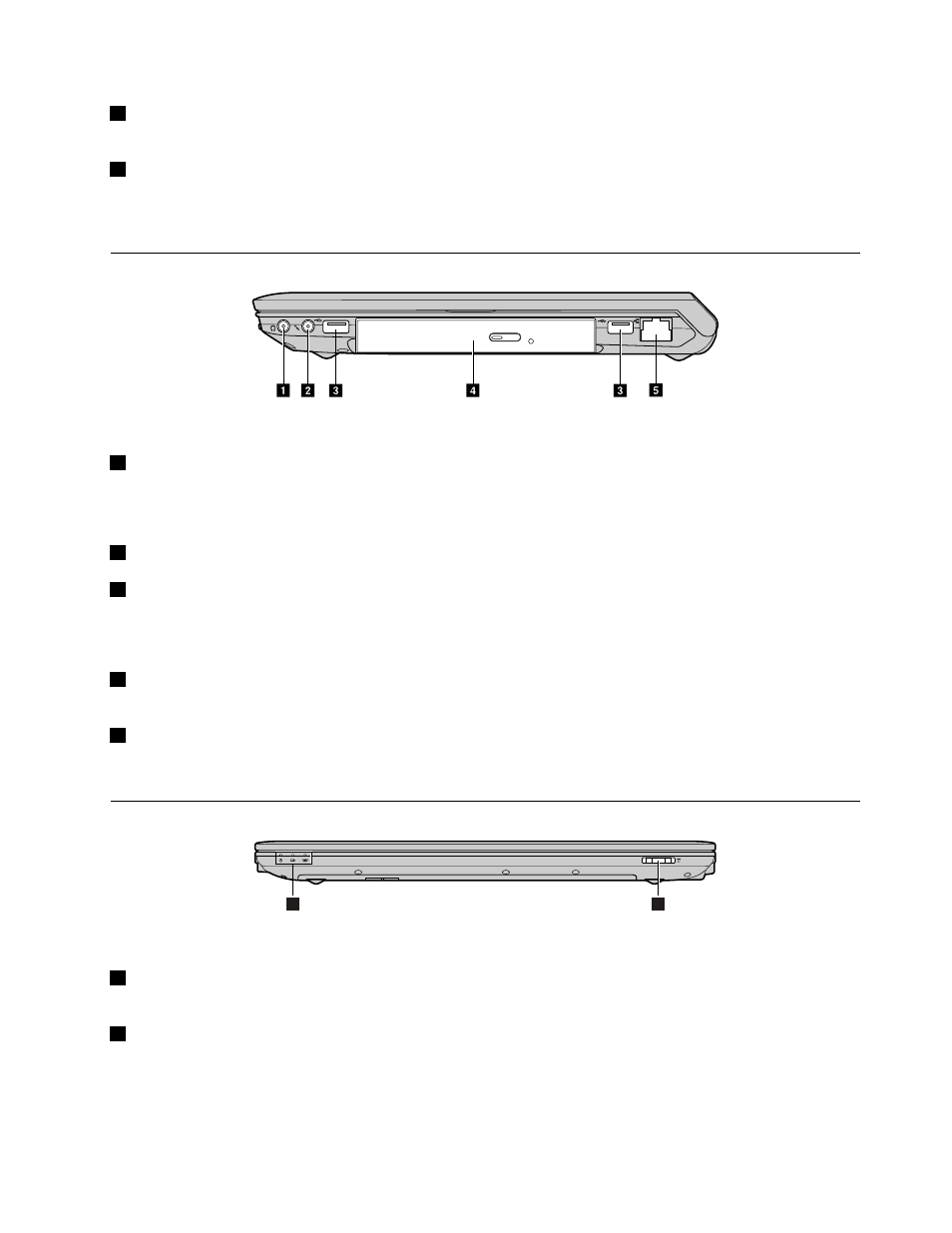

Вид справа
d
c
c
b
a
e
Примечание: Ваш компьютер может выглядеть несколько иначе, чем на рисунке выше.
1
Гнездо для наушников: используется для подключения внешних наушников.
Внимание: Прослушивание музыки с высоким уровнем громкости в течение длительного времени
может привести к ухудшению слуха.
2
Гнездо для микрофона: используется для подключения к внешним микрофонам.
3
USB-разъемы: используются для подключения к USB-устройствам.
Примечание: Дополнительную информацию см. в разделе “Подключение к USB-устройству” на
странице 13.
4
Дисковод для оптических дисков (на некоторых моделях): используется для чтения или
записи оптических дисков.
5
Порт RJ-45 (B570e): используется для подключения компьютера к сети Ethernet.
Примечание: Дополнительную информацию см. в разделе “Проводное соединение” на странице 17.
Вид сверху
1
2
Примечание: Ваш компьютер может выглядеть несколько иначе, чем на рисунке выше.
1
Индикаторы состояния системы: инструкции см. в разделе “Индикаторы состояния системы”
2
Разъем устройства считывания мультимедийных карт: используется для установки
мультимедийной карты (не входит в комплект поставки).
Примечание: Дополнительную информацию см. в разделе “Использование карты Flash Media (не
входит в комплект поставки)” на странице 12.
Глава 1. Знакомство с компьютером
3
