Установка – Инструкция по эксплуатации WIKA T12
Страница 8
8
WIKA Руководство по эксплуатации Модель T12
01/2006 RU
RU
l
макс.
= s + 4 мм
с
l
макс.
Длина винта в мм
s
Ширина основания
в мм
4.1.1 Монтаж на измерительной вставке
Установите преобразователь на основание измерительной
вставки, используя два винта с потайными головками М3 в
соответствии с DIN EN ISO 2009.
Нижняя часть корпуса оснащена соответствующей резьбой.
Если углубление было выполнено верно, допустимая длина
винта рассчитывается следующим образом:
Основание
4. Установка

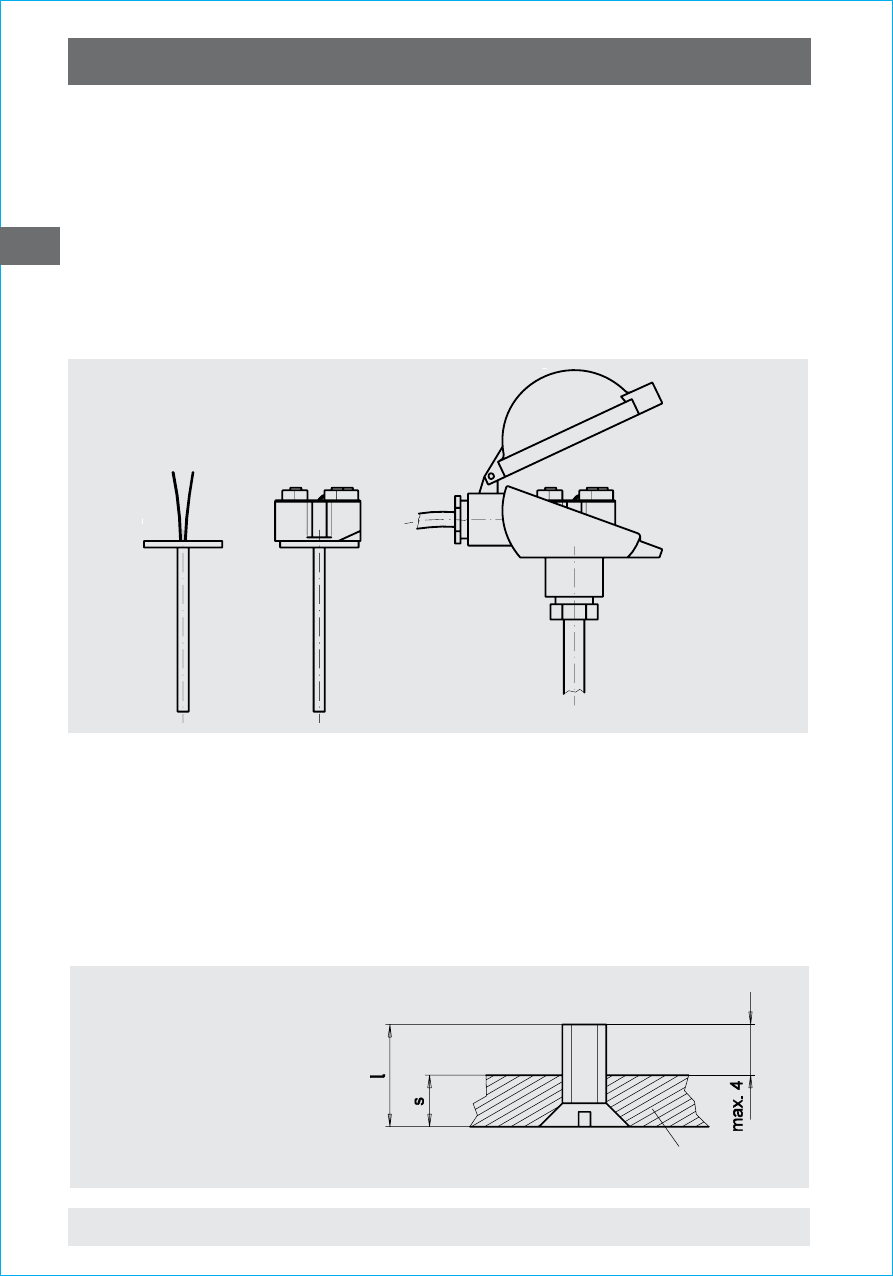

Пример установки:
4. Монтаж
4.1 Монтаж в головку термометра (Модель Т12.10)
Монтаж которых осуществляется в соединительной головке
(модель Т12.10) специально разработаны с целью крепления на
измерительной вставке, которая располагается в головке
стандарта DIN, форма В, и имеющей расширенное пространство
для крепления. Соединительный провод измерительной вставки
должен быть изолирован, длина его примерно составляет 50мм.
