WIKA Руководство по эксплуатации Модель T12
01/2006 RU
RU
9. Присоединение Программного модуля PU348

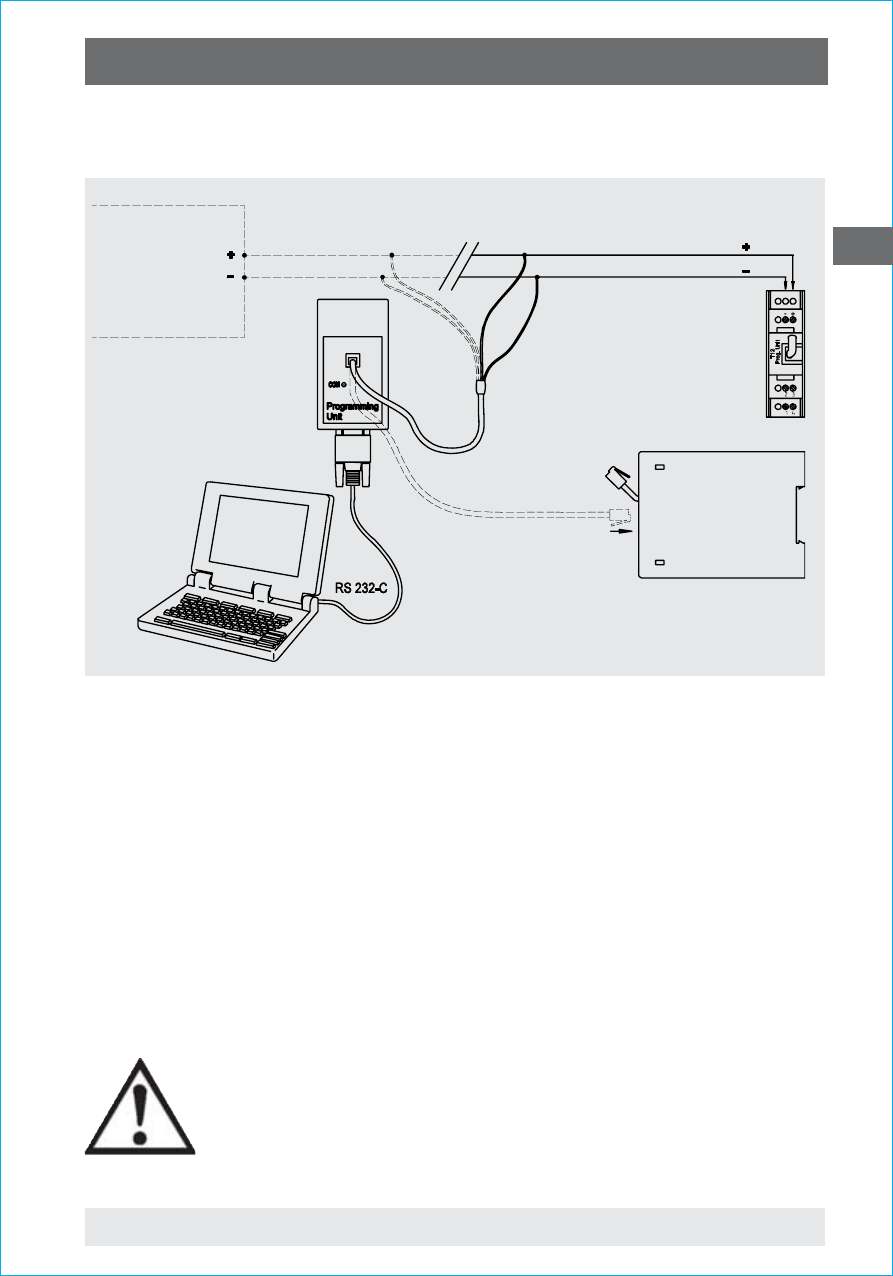

9.2 Присоединение кассетной версии (T12.30.***)
PU384
T12.30
Питание
Ввод
Разрыв
красный
черный
желтый *
зеленый *
Есть две альтернативы для конфигурации (присоединения)
T12.30 (кассетное исполнение).
9.2.1 Используя кабель RJ45 / 4 цветных зажима
Присоединение согласно картине (и подобно
T12.10).Абсолютно необходимо, чтобы соблюдалась полярность
контакта между положительным полюсом преобразователя и
красного провода, так же как отрицательного полюса
преобразователя и черного провода. Связь зеленого и желтого
проводов необходима, если измеряемый сигнал (4-20 мА),
присоединен к прибору находящемуся в работе.
В дополнении, для настройки прибора,
находящегося в работе, необходимо отсоединить
его от системы.
