20 WIKA Руководство по эксплуатации Модель T12
01/2006 RU
RU
9. Присоединение Программного модуля PU348
PU384 T12.10
красный
черный
желтый *
зеленый *
Разрыв
Питание
Ввод

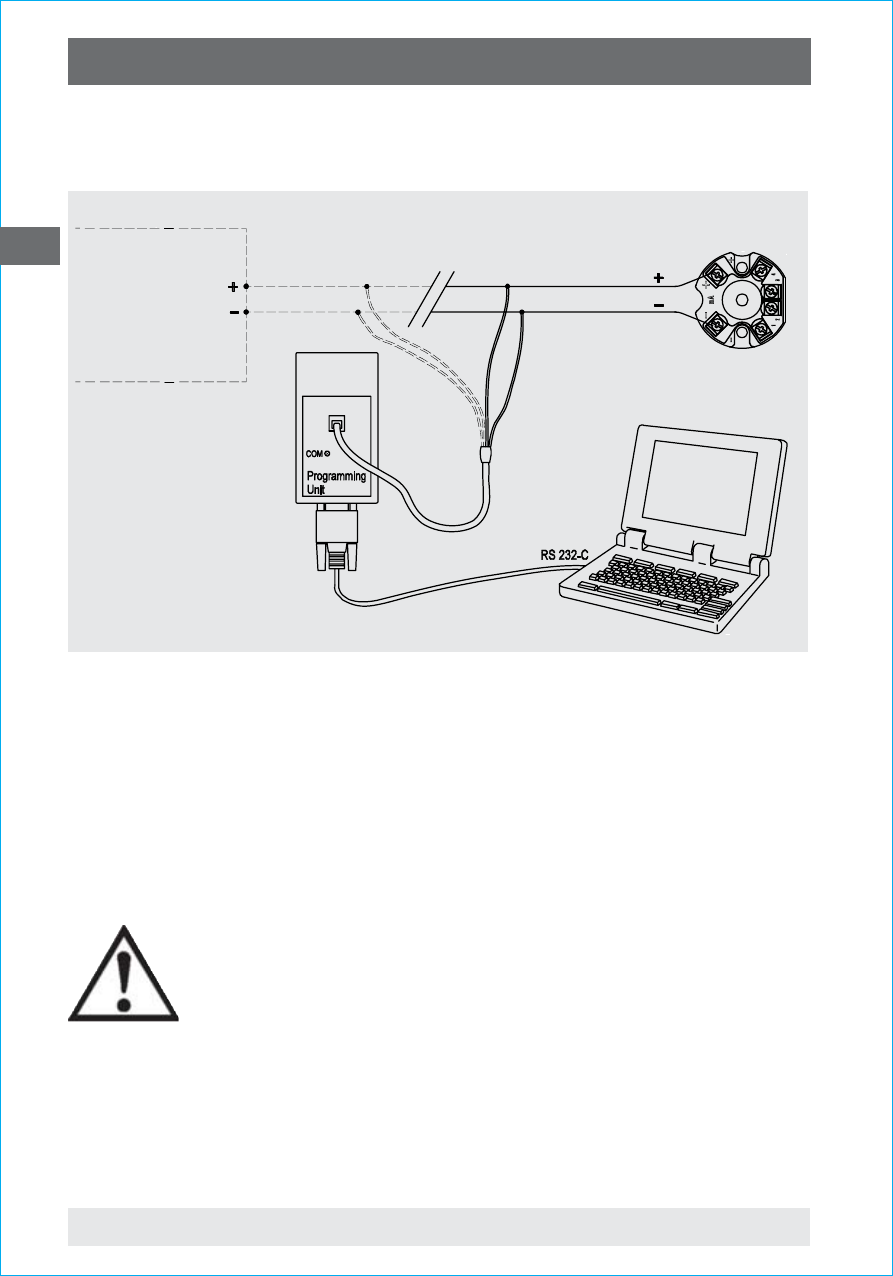

Подключение согласно картинке выше. Абсолютно необходимо,
чтобы соблюдалась полярность контакта между положительным
полюсом преобразователя и красного провода, так же как
отрицательного полюса преобразователя и черного провода.
Связь зеленого и желтого проводов необходима, если
измеряемый сигнал (4-20 мА), присоединен к прибору
находящемуся в работе.
В дополнении, для настройки прибора,
находящегося в работе, необходимо отсоединить
его от системы.
9.1 Версия для присоединения в головку (T12.10.***)
