5. Электрические присоединения
5.3 Датчики

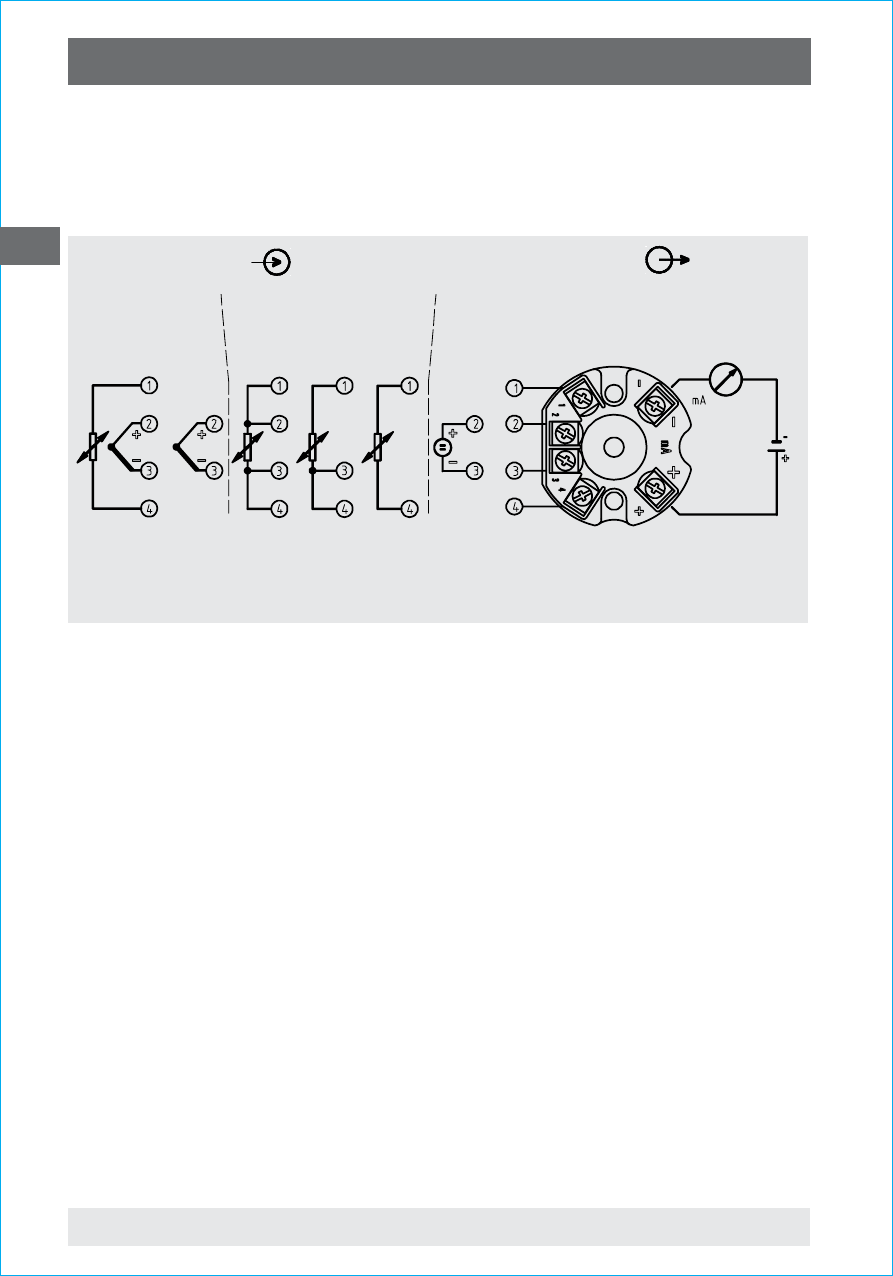

5.3.1 Схематическое представление / настройка
вход
5.3.2 RTD / датчик сопротивления
Возможно подсоединение резистивного термометра RTD к DIN
EN 60 751, либо к любому датчику сопротивления методом 2-х,
3-х или 4-х проводного соединения. Настройка конфигурации
ввода датчика осуществляется в соответствии с фактически
используемым методом подсоединения. Иначе, вам не удастся
полностью использовать все возможности компенсации
соединяемых выводов, что в результате может привести к
возникновению дополнительных ошибок при измерении (см.
раздел 6. Конфигурация).
5.3.3 Термопары
Убедитесь в том, что при подсоединении термопары соблюдала
полярность. В зависимости от типа подсоединяемой термопары
используйте термический или компенсационный кабель, провод
между термопарой и датчиком следует удлинить. Настройка
конфигурации ввода датчика зависит от фактически
используемого типа термопары и холодного спая.
термопара RTD / датчик
сопротивления
в
4-пр 3-пр 2-пр
CJC с внешним
Pt100/Ni100 1)
1) Датчик (Pt100 / Ni100) для внешний
компенсации холодного спая между
клеммами 1 и 4.
мВ-датчик
4 … 20 мА- цепь
CJC
внутр.
