6. Указание по применению ... 8. Преобразователь для ...

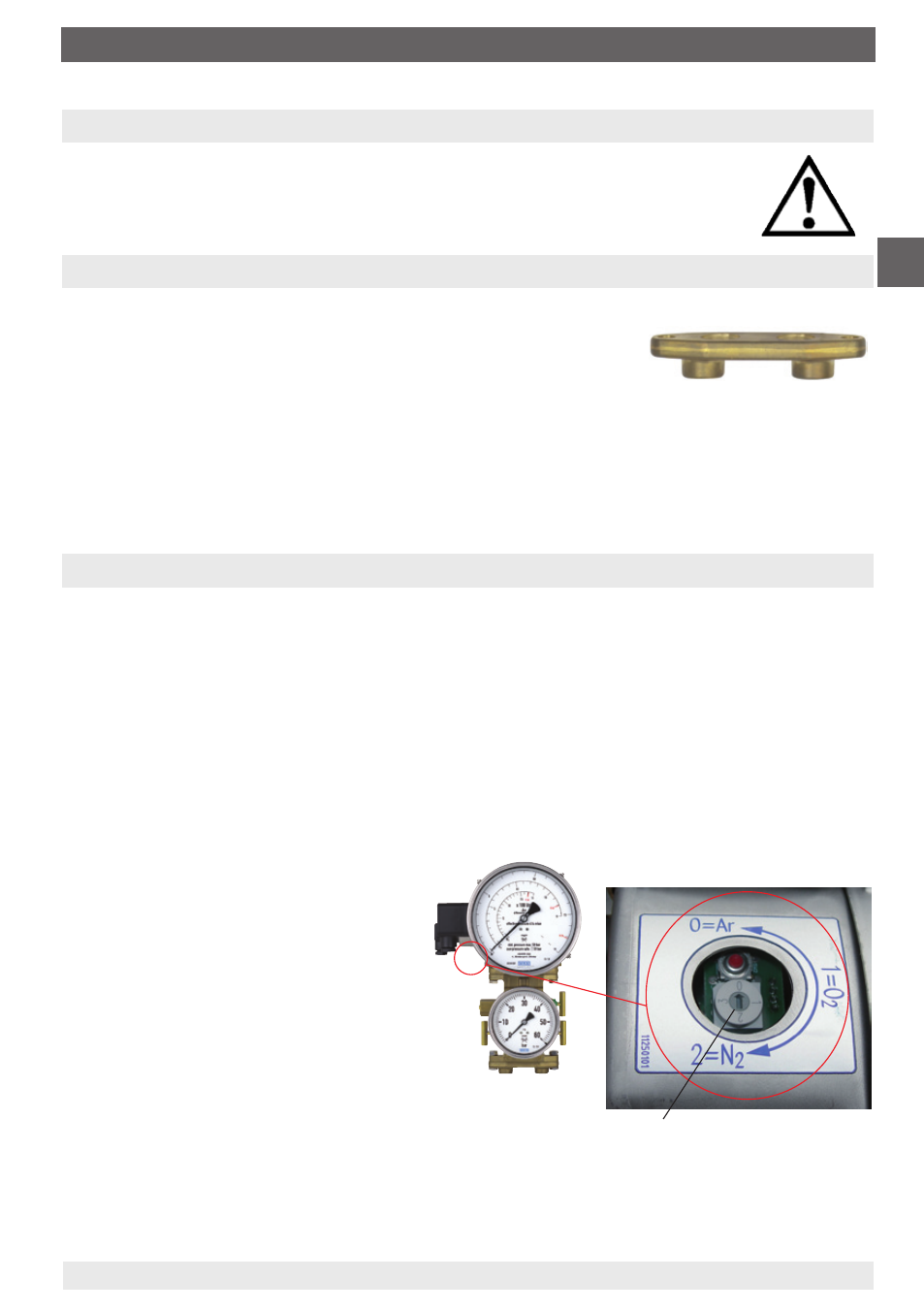

Переключатель BCD (переключатель выбора шкалы)
и кнопка нулевой точки (при снятой крышке)
6. Указание по применению
При работе с такими опасными средами, как, например, кислород,
ацетилен, воспламеняющиеся или кислотные среды, а также при работе
с резервуарами под давлением необходимо соблюдать общие указания,
а также указания/предписания, действующие на данном предприятии.
7. Адаптер для присоединения к процессу (в виде опции)
Адаптеры могут быть присоединены при помощи фланца непосредственно к
дифференциальному манометру или к вентильному блоку.
Доступны 5 различных присоединений к процессу:
„
2 x G 1/4, внутренняя, межосевое расстояние 31 мм или 54 мм
„ 2 x 1/4 NPT, внутренняя, межосевое расстояние 31 мм, 37 мм или 54 мм
При заказе в комплект поставки включены все монтажные детали необходимые для
соединения с дифференциальным манометром или вентильным блоком:
2 винта с шестигранной головкой M8 x 16, 2 винта с шестигранной головкой M8 x 28,
2 гайки M8 и 2 уплотнительных кольца
8. Преобразователь для измерения уровня (в виде опции)
„ Стандартное исполнение, модель 891.44
„ Ex исполнение модели 892.44
Дифференциальные манометры фирмы WIKA со встроенным преобразователем 89Х.44
сочетают в себе все преимущества прямого механического измерения на месте установки с
требованиями современной промышленности, предъявляемыми к передаче электрических
сигналов для получения измеряемых значений.
Преобразователь встраивается в корпус дифференциального манометра измерения уровня.
Диапазон измерения (электрический выходной сигнал) автоматически настраивается на
механическую шкалу манометра, т.е. диапазон 4 ... 20 мА соответствует 270º шкалы (см.
раздел 4. Дифференциальный манометр).
Для манометров с несколькими шкалами
или сменными циферблатами (в виде опции),
выходной сигнал 4 ... 20 мА,
соответствующий каждой шкале,
может быть сохранен в микропроцессоре.
Выходной сигнал может переключаться при
смене измеряемой жидкости посредством
вращения опционального переключателя
BCD (доступ к которому возможен через
крышку в левой части корпуса) при помощи
отвертки.
Нулевая точка электрического выходного сигнала
(с опцией переключателя BCD)
Если требуется коррекция нулевой точки (например, после механической коррекции нулевой
точки), то в течение 30 сек. после отключения напряжения (вытащить вилку) и открытия
вентиля выравнивания давления нажать кнопку нулевой точки приблизительно на 1 сек.
