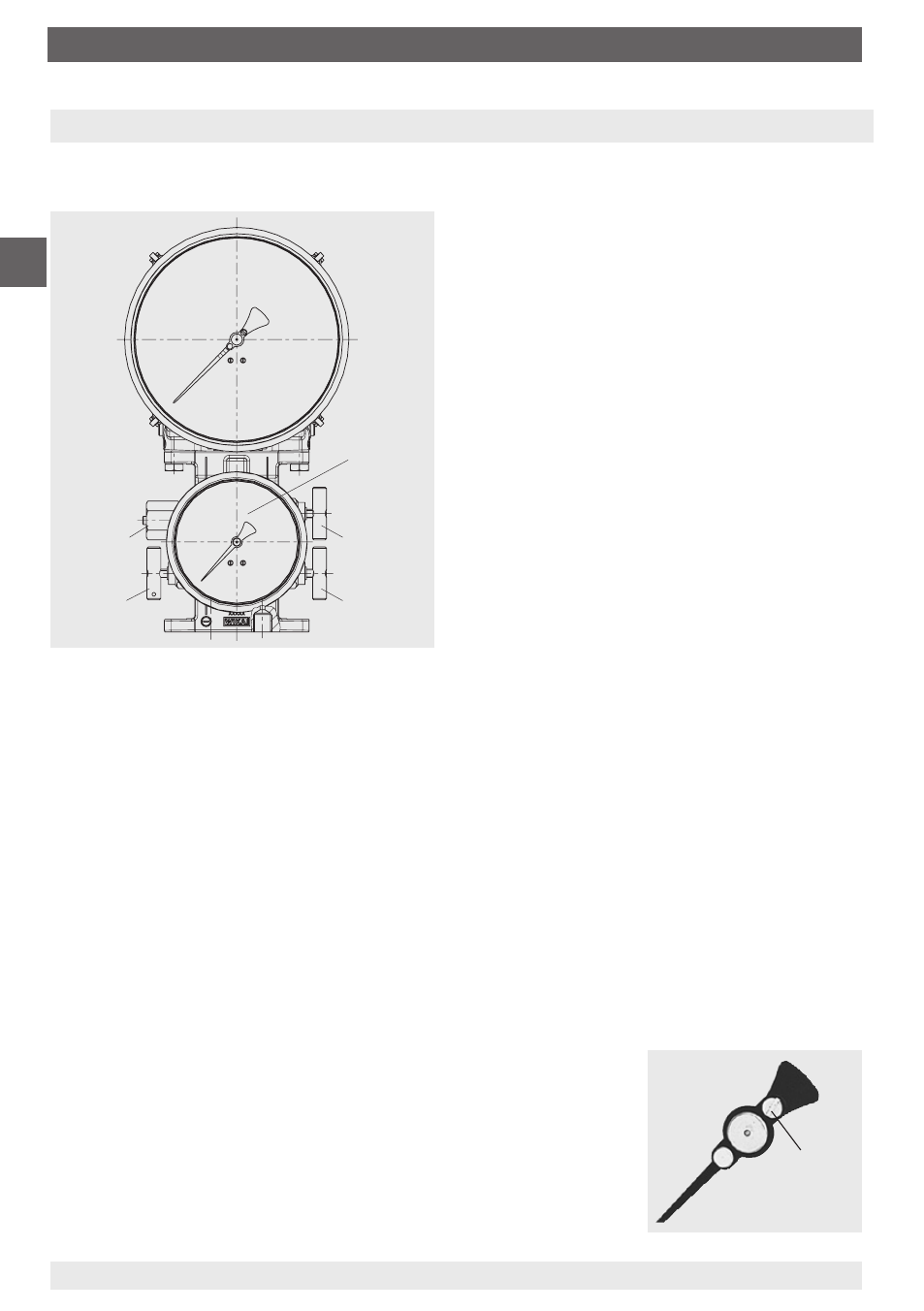

Вентильный блок с манометром рабочего давления
(в виде опции)
Манометр
рабочего
давления
HP 100
Винт со
шлицем
Вентиль
выравнивания
давления
Изолирующий
вентиль
j
Изолирующий
вентиль
i
Тестовый порт
M20 x 1,5
11236396.01B
A
8
RUS
WIKA Руководство по эксплуатации дифференциальных манометров моделей 712.15.160, 732.15.160
07/2013 R
U based on 12/2012 GB
5. Вентильный блок с манометром рабочего давления (в виде опции)
Компактный опциональный вентильный блок с фланцем для манометра рабочего давления
НР100 позволяет производить централизованное измерение уровня и рабочего давления в
одном устройстве.
Для изоляции манометра от давления в системе
без остановки процесса, что позволяет снимать/
проверять манометр, а также защищать его от
n-кратной перегрузки номинального давления,
которая может случиться во время тестирования
давления в системе (опрессовки).
Для защиты измерительного прибора
от скачков давления/пиков давления и,
следовательно, от неправильных условий
эксплуатации.
Для отключения измерительного
прибора, если в течение длительных
периодов эксплуатации нет необходимости в
измерениях, т. е. если требуется производить
измерения только время от времени (для
увеличения срока службы дифференциальных
манометров и манометров рабочего давления с
высокой частотой колебаний давления).
Повторная калибровка
дифференциальных
манометров (при отображении объема
резервуара)
a) Откройте вентиль выравнивания давления
b) Закройте положительные и отрицательные
запорные вентили, затем снова закройте
вентиль выравнивания давления
c) Присоедините эталонный прибор для измерения давления и ручной насос для создания давления
к дополнительному отверстию G ¼ с внутренней резьбой в положительной камере измерительной
системы
d) Удалите винт тестового присоединения на отрицательной стороне вентильного блока
e) После этого к положительной стороне может быть приложено давление
f) После настройки:
- Закройте винт выпуска воздуха
- Отсоедините эталонный прибор для измерения давления и ручной насос, закройте присоединение
- Откройте встроенный вентиль выравнивания давления
- Медленно откройте сначала положительный, а затем отрицательный запорный вентиль
- Закройте вентиль выравнивания давления
Тестовое присоединение M20 x 1,5 для проверки манометра рабочего давления
Вентиль выравнивания давления позволяет контролировать нулевую точку во время эксплуатации
(при открытом вентиле).
Во время перетекания среды из стороны высокого давления в другую сторону,
дифференциальное давление на манометре падает до нуля (стрелка дифференциального
давления должна быть на нуле, т. е. внутри диапазона нулевого допуска, это показывает,
что измерительный прибор работает правильно).
Настройка нулевой точки может быть выполнена при помощи стандартной
регулируемой стрелки (предварительно удалите защелкивающийся обод
вокруг циферблата, стекло и уплотнительное кольцо). Поворачивая винт
со шлицем на регулируемой стрелке, вы можете настраивать нулевую
точку. После завершения настройки нулевой точки необходимо установить
на прежнее место защелкивающийся обод вокруг циферблата, стекло и
уплотняющее кольцо, а затем снова закрыть вентиль выравнивания давления.
Затем проверяется нулевая точка для исполнений с встроенным преобразователем (см. стр. 9).
