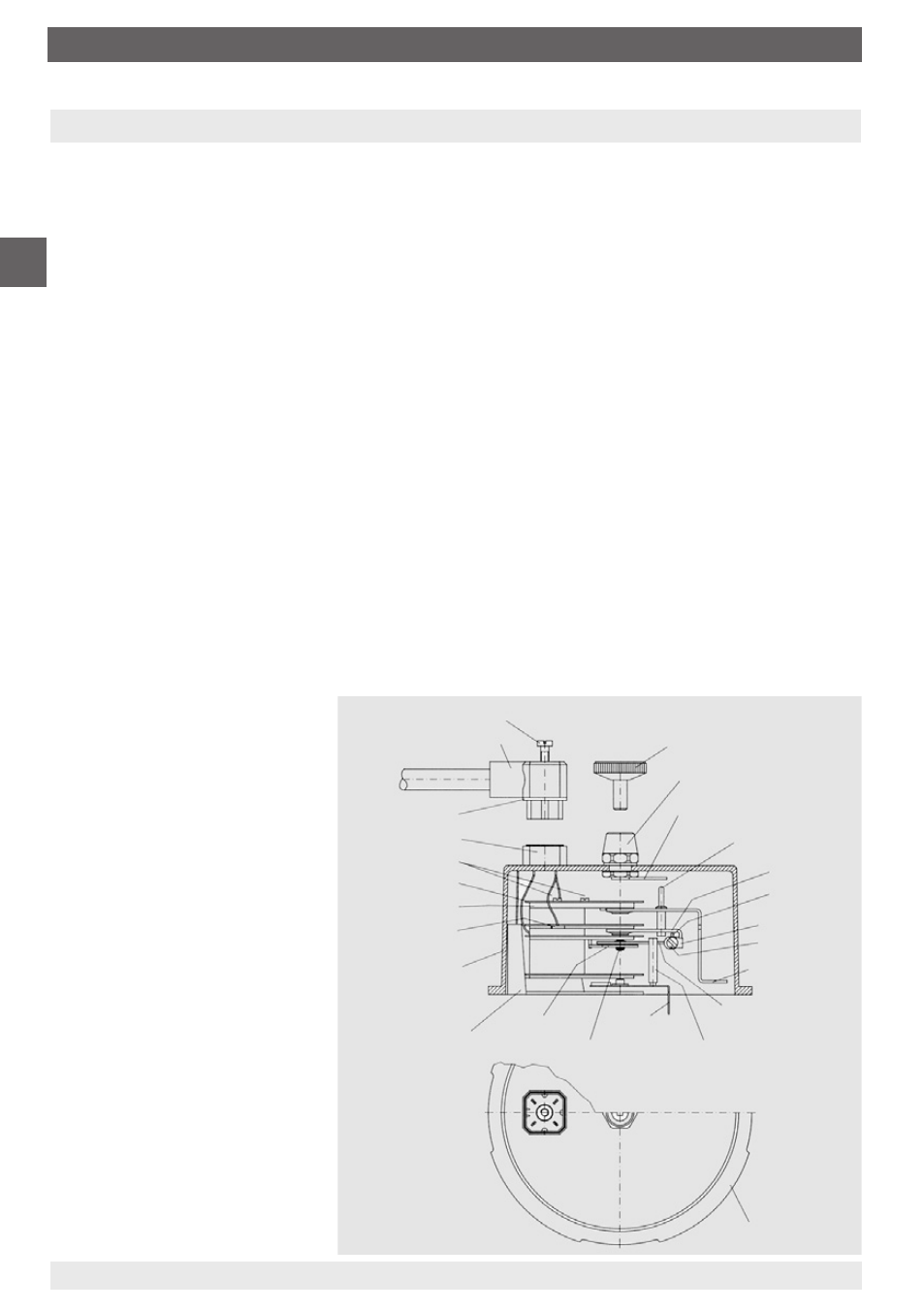

Регулировочный ключ

Регулировочный замок

Металлический флажок

Установочный штифт

Несущий рычаг

Контактный штифт

Пластина, удерживающая

магнит

Ввинчивающийся

магнит

Красный указатель

уставки

Контактный рычаг с

листовой пружиной

Штифт вилки сцепления

Вилка сцепления

Винт вилки

Разъем с кабелем

Уплотнение разъема

Гнездо разъема

Винты типовой

таблички

Типовая табличка

Передняя панель

Присоединение

Прозрачный кожух

Специальная

ножка с

направляющей

в форме

ласточкина

хвоста

Спиральная

пружина

Рубиновый

подшипник

Обод байонетного

типа

RUS

WIKA Руководство по эксплуатации дифференциальных манометров моделей 712.15.160, 732.15.160

07/2013 R

U based on 12/2012 GB

10. Электроконтакты

10. Электроконтакты (в виде опции)

Данные электроконтакты устанавливаются в корпус манометра и предназначены

для замыкания и размыкания электрической контрольной цепи в зависимости от

положения стрелки измерительного прибора.

Исполнения

Одиночные и двойные контакты с магнитным поджатием или одиночные и двойные

индуктивные электроконтакты. Технические характеристики см. в типовом листе AC 08.01.
Модульный электроконтакт является автономным модулем, который может быть установлен

на манометр в течение нескольких минут. Электроконтакты обеспечивают степень защиты

IP65 даже для измерительных инструментов с жидкостным наполнением. Присоединение к

стрелке манометра осуществляется при помощи специальной вилки, что делает излишним

использование захватывающего штифта на стрелке. Посредством такого простого монтажа

измерительный прибор может быть быстро и недорого превращен в измерительный прибор

с контактами.

Основными элементами электроконтактов являются:

„

предварительно смонтированный электроконтакт, оснащенный специальной ножкой и вилкой

сцепления

„

прозрачный кожух (поликарбонат) с направляющей в форме ласточкина хвоста, в которую

вставляется контакт сигнализации, и который закрепляется при помощи винта с крестообраз-

ным шлицем

„

4-штифтовое гнездо разъема, соединенное посредством литья или сварки с прозрачным

кожухом

„

регулировочный замок, смонтированный в центре прозрачного кожуха.

Стрелки номинального значения

встроенного электроконтакта

настраиваются на значение,

при котором контакт должен

переключаться, снаружи

через регулировочный замок

при помощи отдельного или

фиксировано установленного

ключа.
Электроконтакты

сконструированы таким образом,

что стрелка фактического

значения после замыкания

контакта может двигаться

дальше за стрелку номинального

значения, сохраняя контакт

замкнутым.
Таким образом, конструкция

гарантирует стабильное

состояние переключения,

соответствующее позиции стрелки

измерительного прибора, даже

в случае прекращения подачи

электропитания.
