RUS
WIKA Руководство по эксплуатации дифференциальных манометров моделей 712.15.160, 732.15.160
07/2013 R
U based on 12/2012 GB
Характеристики A-10 IS-20
Типовой лист PE 81.60 PE 81.50
Дизайн Стандартная Искробезопасная
Диапазоны измерения бар от 0 ... 6 до 0 ... 60 от 0 ... 6 до 0 ... 60
Выходы мА 4 ... 20
4 ... 20 (линейный
трансформатор)
Температура среды °C -30 ... +100 -20 ... +80
Температура окружающей среды °C -30 ... +100 -20 ... +80
Детали, контактирующие со
средой
Нержавеющая сталь Нержавеющая сталь
Напряжение питания U B DC 8 В < U B ≤ 30 В 10 В < U B ≤ 30 В
Максимальная нагрузка R A Ом R A ≤ (U B - 8 В) / 0,02 A R A ≤ (U B - 10 В) / 0,02 A
Погрешность
BFSL % диап. ≤ 0,5 ≤ 0,25
Компенсированный
температурный диапазон
°C 0 ... +80 °C 0 ... +80 °C
Схема подключения, 2-проводн.
13
Соответствующее руководство по эксплуатации входит в комплект
поставки каждого дифференциального манометра со встроенным
преобразователем для измерения рабочего давления.
Безопасная
зона
Опасная зона

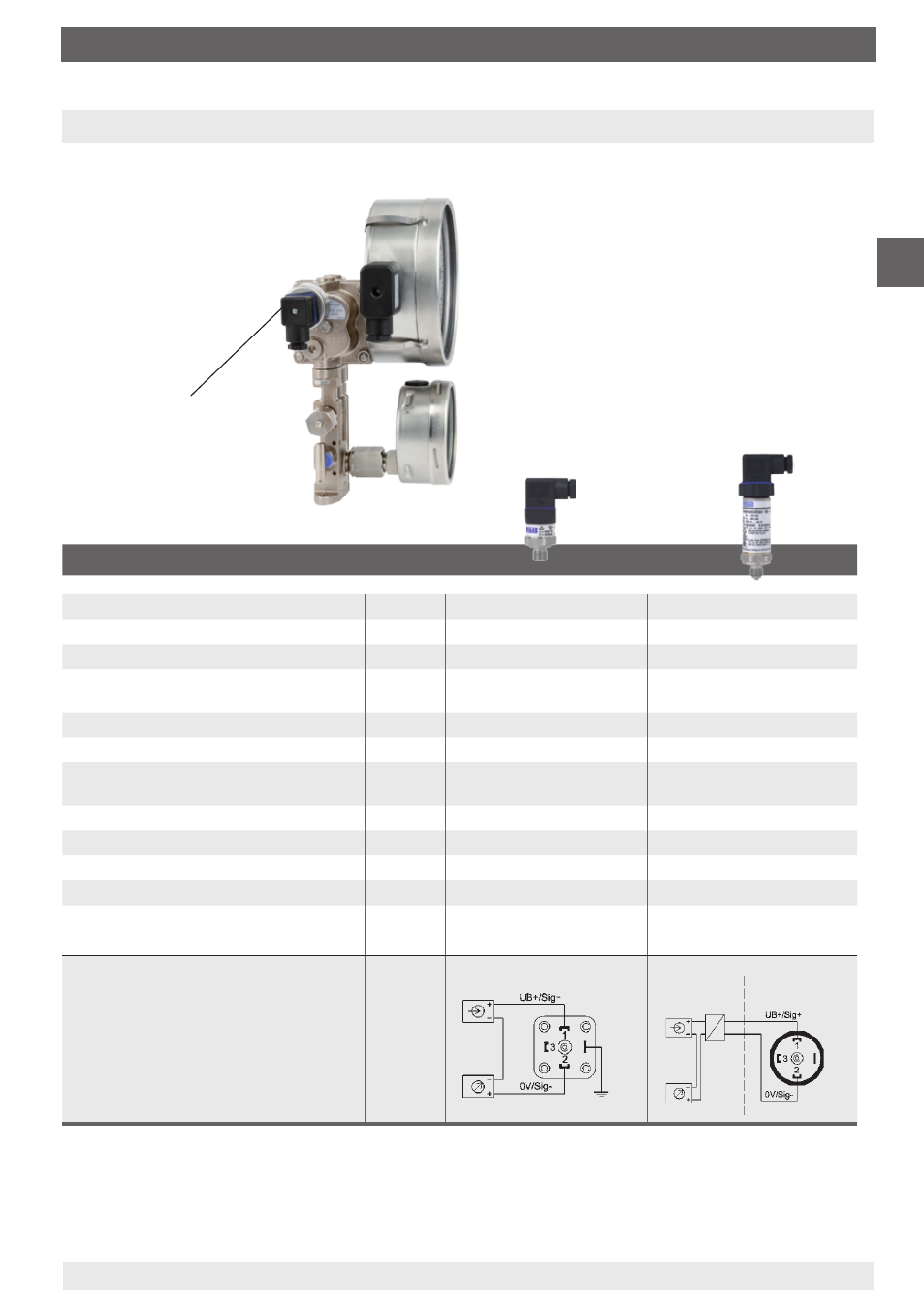

9. Преобразователь для измерения рабочего давления
9. Преобразователь для измерения рабочего давления (в виде опции)
Стандартное исполнение модель A-10
или Ex исполнение модель IS-20
Преобразователь для
измерения рабочего
давления
Преобразователи для рабочего
давления монтируются сбоку, с левой
стороны отрицательной измерительной
камеры и при необходимости могут быть
заменены на месте.
Присоединение давления для
преобразователя: G 1/4 (наружная)
