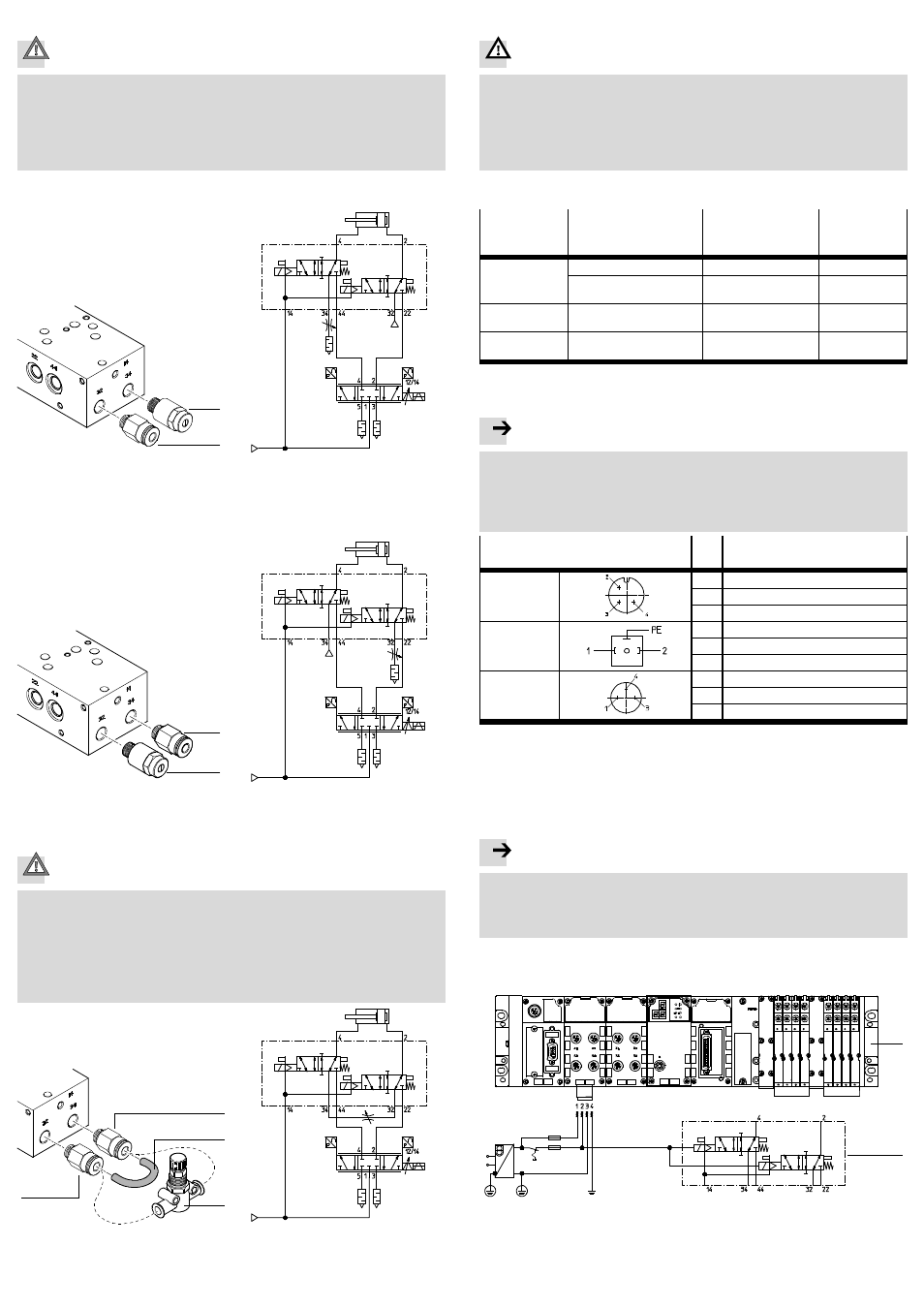

4.3 Реверсирование и снижение скорости (Схема переключения 3 и 4)
Осторожно
Опасность защемления
– Пневматические элементы имеют утечку, за счет чего функция удержания
ограничена по времени.
– Чтобы выполнять реверсивное перемещение даже при исчезновении подачи
сжатого воздуха, можно вставить между каналом [32] и [34] ресивер сжатого
воздуха с функцией защиты от выхлопа для питания сжатым воздухом.
Реверсирование при выдвижении и снижение скорости
(Схема переключения 3)
При отключении электромагнитных
распределителей перемещение втяги-
ваемого привода становится обрат-
ным, при одновременном снижении
скорости. Привод перемещается в ко-
нечное положение.
1
2
1 Выхлопной дроссель
с глушителем
2 Цанговый штуцер с резьбой
Fig. 8
Реверсирование при втягивании и снижение скорости (Схема переключения 4)
При отключении электромагнитных
распределителей перемещение вы-
двигаемого привода становится
обратным, при одновременном сни-
жении скорости. Привод перемещает-
ся в конечное положение.
1
2
1 Цанговый штуцер с резьбой
2 Выхлопной дроссель с глушителем
Fig. 9
4.4 Переключение без усилий (Схема переключения 5)
Осторожно
– Привод после активации функции отключения находится под давлением.
– Эта схема переключения без дополнительной функции защиты не предна-
значена для вертикальных конструкций.
– Чтобы дросселировать движение выбега, для соединения каналов [32]
и [34] рекомендуется тонкий шланг (4 или 6 мм) или использование дрос-
селя трубного монтажа (например, GRO…).
– При перекрытом дросселе компенсация усилий невозможна.
При отключении электромагнитных
распределителей обе полости цилин-
дра соединяются друг с другом, дви-
жение привода прекращается.
1
2
3
1
1 Цанговый штуцер с резьбой
2 Пневматический шланг
3 Дроссель трубного монтажа
Fig. 10
4.5 Электроподключение распределителей с электромагнитным управлением
Предупреждение
Удар электротоком
Травмирование людей, повреждения установок и систем.
Применяйте только такие источники тока, которые обеспечивают надежную
электроизоляцию рабочего напряжения согласно IEC/EN 60204-1. Также
должны соблюдаться общие требования к электрическим цепям защитного
сверхнизкого напряжения (PELV) в соответствии с IEC/EN 60204-1.
Исполнение электрических разъемов электромагнитных распределителей за-
висит от варианта изделия.
Типоразмер
Электромагнитный
распределитель
Управление
(электромагнитная
катушка)
Опрос поло-
жения
переключения
VABP-S3-26V1G-…
(ISO 15407-1)
VSVA-B-M52-MZ-A1-1R5L
M12x1 (3-полюсный)
1)
–
VSVA-B-M52-MZ-A1-1C1-APP
Пятиконтактный
разъем, форма C
M8x1
(3-полюсный)
VABP-S1-1V1G-…
(ISO 5599-1)
VSVA-B-M52-MZD-D1-1R5L
M12x1 (3-полюсный)
1)
–
VABP-S1-2V1G-…
(ISO 5599-1)
MN1H-5/2-D-2-FR-S-C с
MSN1G-24DC-OD
Пятиконтактный
разъем, форма A
–
1) Для этого варианта в качестве принадлежности поставляется Y-образный соединительный кабель
для прямого подключения к пропорциональному распределителю VPWP.
Fig. 11
Примечание
• Пользуйтесь соответствующими кабелями из нашего каталога
(
www.festo.com/catalogue).
• Соблюдайте указания документации на распределители с электромагнит-
ным управлением и кабели, а также максимальный момент затяжки ште-
керных разъемов.
Разъем
Кон-
такт
Функция
M12x1
(3-полюсный)
2
n. c.
3
Com (–)
4
Сигнал (+) Электромагнит 14
Пятиконтактный
разъем
1
Сигнал (+)
2
Com (–)
PE
Защитное заземление (protective earth)
M8x1
(3-полюсный)
1
24 В
3
0 В
4
Сигнал
Fig. 12
Y-образный соединительный кабель
При прямом креплении монтажной плиты VABP на соответствующий пропорци-
ональный распределитель VPWP для электрического управления электромаг-
нитными распределителями можно использовать поставляемый в качестве
принадлежности Y-образный соединительный кабель.
Примечание
• Соблюдайте инструкцию по монтажу Y-образного соединительного кабеля.
• Соблюдайте указания документации на пропорциональный распредели-
тель VPWP, а также на электромагнитные распределители.
• Учитывайте максимальные моменты затяжки штекеров, равные 0,3 Н·м.
4.6 Подключение в контуре напряжения нагрузки
Отключение электромагнитных распределителей через прямое подсоедине-
ние к напряжению нагрузки
2
3
4
1
1 CPX-терминал
2 Монтажная плита VABP с двумя
электромагнитными
распределителями
3 Стандартная кабельная разводка
(например, с NEBU-M12…)
4 Подача напряжения нагрузки
Fig. 13
