Ответственность за надлежащее использование изделия и соблюдение соответ-
ствующих правил техники безопасности во время эксплуатации шарового кра-
на несет пользователь/эксплуатирующее предприятие.
7
Монтаж
Монтаж и эксплуатацию изделия должны проводить исключительно квалифици-
рованные специалисты.
Предупреждение
Опасность защемления! Опасность отсечения!
При задействовании шарового крана части тела могут попасть в отверстие
крана, в результате чего они будут защемлены или отсечены.
• Избегайте попадания конечностей в отверстие шарового крана.
• Перед установкой крана необходимо провести проверку его работоспособ-
ности.
Шаровой кран должен правильно переключаться в конечные положения. Ша-
ровые краны с явным нарушением функционирования
запрещается устанав-
ливать.
• Установку оборудования необходимо выполнять в обесточенном состоянии.
• Во время монтажа поворотного привода необходимо учитывать документа-
цию к поворотному приводу.
• Избегайте дополнительных усилий на патрубок.
Шаровой кран сконструирован с учетом нормальной механической нагрузки
при эксплуатации в трубопроводе. В системах трубопроводов, подверженных
температурным колебаниям, могут возникать продольные и изгибающие уси-
лия.
• Чтобы избежать подобных усилий, необходимо использовать соответствую-
щие крепления на арматуре.
Шаровые краны имеют патрубки с фланцами согласно EN 1092-1 и должны
привинчиваться.
• Для патрубков необходимо использовать подходящий уплотнительный мате-
риал.
• Привинтите трубопроводы фланцами к фланцам шарового крана.
• Проверьте герметичность мест соединения.
8
Ввод в эксплуатацию
• Убедитесь, что не превышается допустимый для изделий диапазон давлений
(
“Технические данные”).
Приводные элементы шаровых кранов согласованы с допустимыми усилиями
вала и шара. Запрещается вносить изменения в данные элементы, так как это
может привести к повреждениям.
9
Управление и эксплуатация
• Убедитесь в полном соблюдении допустимых предельных значений
(
“Технические данные”). Допустимое давление рабочей среды показано
на диаграмме зависимости давления от температуры (
Fig. 5).
В зависимости от температуры среды понижается максимально допустимое
давление рабочей среды.
1
2
3
4
1 Давление p [бар]
2 Температура среды t [°C]
3 VZBC-...-FF-40 (PN 40)
4 VZBC-...-FF-16 (PN 16)

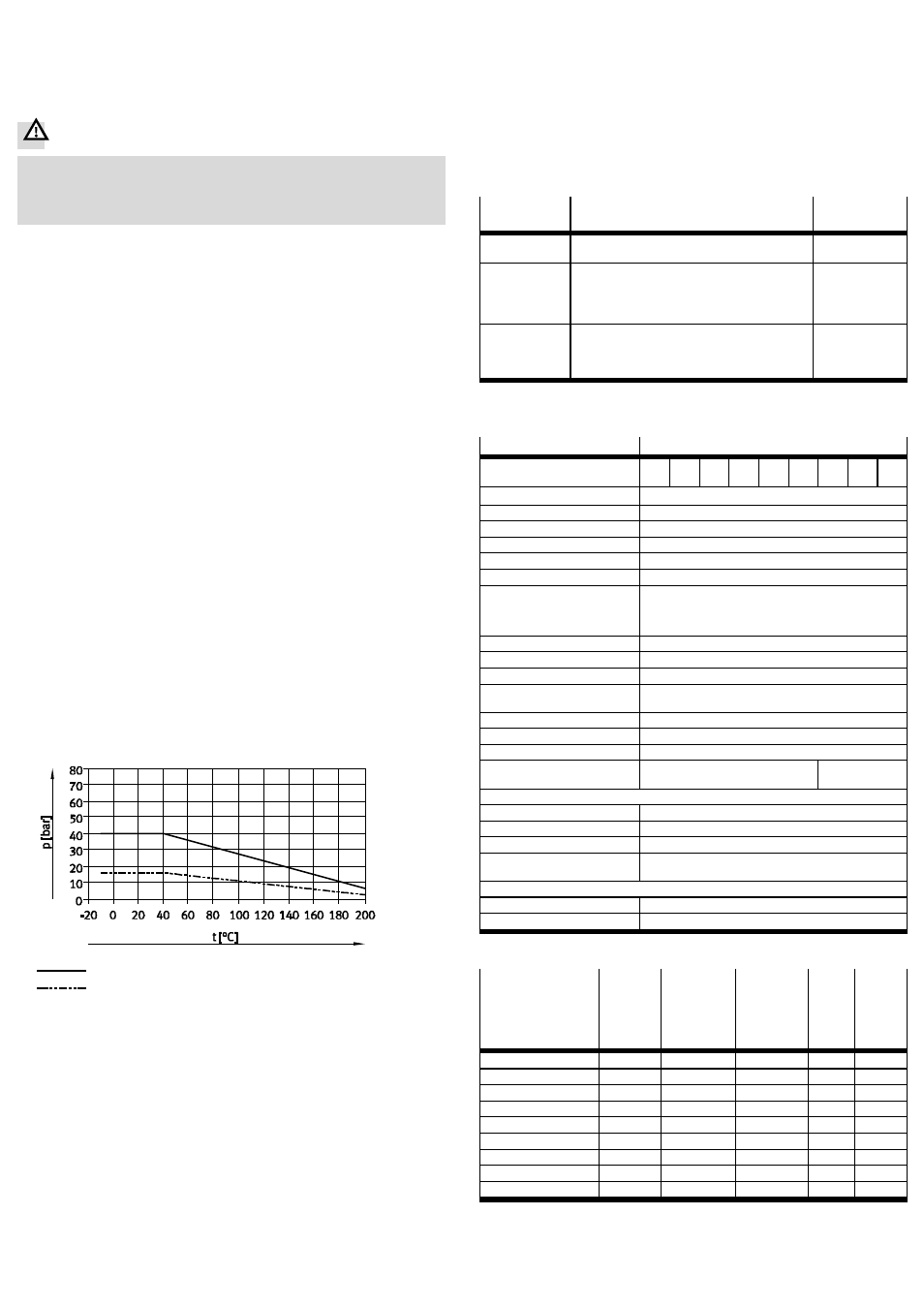

Fig. 5
: Диаграмма зависимости давления от температуры
10
Обслуживание и уход
Шаровые краны VZBC не требуют технического обслуживания. С точки зрения
функциональной надежности, краны рекомендуется переключать хотя бы 1–2
раза в год. В зависимости от условий применения необходимо регулярно про-
верять герметичность шаровых кранов и мест соединения.
11
Демонтаж и ремонт
В закрытых шаровых кранах остается некоторое количество жидкости в прохо-
де, перекрываемом шаром, что обусловлено конструктивными особенностями.
Перед демонтажом:
• полностью стравить давление в трубопроводе и арматуре;
• открыть шаровый кран, чтобы перекрываемый шаром проход полностью
опорожнился.
В особенности при работе с опасными для здоровья рабочими средами необ-
ходимо убедиться, что:
• при открывании арматуры никто не находится перед выпускным отверстием;
• перед демонтажом трубопровод должен быть полностью опорожнен и про-
мыт, чтобы избежать опасностей, вызванных агрессивными средами.
Изделия данного конструктивного исполнения невозможно отремонтировать в
случае неисправности. Неисправное изделие можно только заменить.
12
Принадлежности
• Выберите соответствующие принадлежности из нашего каталога
www.festo.com/catalogue
13
Устранение неисправностей
Неисправность Возможная причина
Способ
устранения
Негерметичен
приводной вал
1. Износ уплотнительных элементов приводного вала
2. Несовместимая рабочая среда в шаровом кране
• Заменить
шаровой кран
Негерметичен
резьбовой
штуцер
1. На шаровой кран воздействуют слишком высо-
кие изгибающие моменты
2. Несовместимая рабочая среда в шаровом кране
3. Слишком высокая температура
4. Слишком высокое давление
• Заменить
шаровой кран
Негерметичность
сквозного отвер-
стия шарового
крана
1. Слишком высокая температура
2. Слишком высокое давление
3. Несовместимая рабочая среда в шаровом кране
4. Ошибка пользователя: поворот < 90°
• Заменить
шаровой кран
Fig. 6
14
Технические данные
Общие данные
VZBC-...-FF-...-22-...-V4V4T
Номинальный внутренний
диаметр DN
[мм]
15
20
25
32
40
50
65
80
100
Соединение арматуры
Кольцевой корпус с центрирующими отверстиями
Тип крепления
Встраивание в трубопровод
Монтажное положение
Любое
Функция распределителя
2/2
Направление потока
реверсивный
Основан на стандарте
EN 1092-1, ISO 5211
Рабочая среда
– Сжатый воздух согласно ISO 8573-1:2010 [-:-:-]
– Инертные газы
– Вода - нет водяного пара
– Нейтральный жидкости
Тип управления
Механическая часть
Индикатор позиции переключения Шлицевое направление = направление расхода
Тип уплотнения
Мягкое
Расположение отверстий на
фланце
Расшифровка типовых обозначений Fig. 2
Конструктивное исполнение
2-ходовой шаровой кран
Ручное дублирование
Отсутствует
Температура среды
[°C]
–10 ... +200;
Fig. 5
Номинальное давление
арматуры PN
PN 40
Fig. 5
PN 16
Fig. 5
Информация о материалах
– Корпус
высоколегированная нержавеющая сталь (1.4408)
– Шар
высоколегированная нержавеющая сталь (1.4408)
– Вал
высоколегированная нержавеющая сталь (1.4401)
– Уплотнения
Политетрафторэтилен (ПТФЭ), усиленный
политетрафторэтилен
Обозначение CE (см. заявление о соответствии
www.festo.com)
– VZBC-15 – VZBC-32
нет, согласно 97/23/EG, ст. 3, разд. 3
– VZBC-40 – VZBC-100
да, согласно директиве ЕС по пневматическим устройствам
Fig. 7
VZBC-...
Внутрен-
ний
диаметр
Номиналь-
ный
внутренний
диаметр DN
Приводной
момент
Расход
Kv
Масса
изделия
[мм]
[мм]
[Нм]
1)
[м3/ч]
2)
[г]
...-15-FF-40-22-F0304-...
15
15
10
19,4
1500
...-20-FF-40-22-F0304-...
20
20
13
45,6
2100
...-25-FF-40-22-F0405-...
25
25
17
71,5
2600
...-32-FF-40-22-F0405-...
32
32
24
105
3700
...-40-FF-40-22-F0507-...
38
40
35
170
4400
...-50-FF-40-22-F0507-...
50
50
54
275
6200
...-65-FF-16-22-F07-...
64
65
85
507
10000
...-80-FF-16-22-F07-...
76
80
117
905
14400
...-100-FF-16-22-F0710-...
96
100
148
1414
20600
1)
Крутящий момент, необходимый для приведения крана в действие, указан для PN
2)
Расход воды при 15 °C и перепаде давления 1 бар, измерен согласно VDI/VDE 2173
