HGDS-…-B
Festo AG & Co. KG
Postfach
D-73726 Esslingen
++49/711/347-0
www.festo.com
Bruksanvisning 752072
1108NH
Original: de
Vridgripdon HGDS-…-B Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Varning
Vid avluftning:
• Kontrollera att vridgripdonet inte håller någon arbetslast.
På så sätt undviker du att material plötsligt faller ned.
Information
Montering och idrifttagning får endast utföras av kvalificerad fackpersonal i
enlighet med bruksanvisningen.

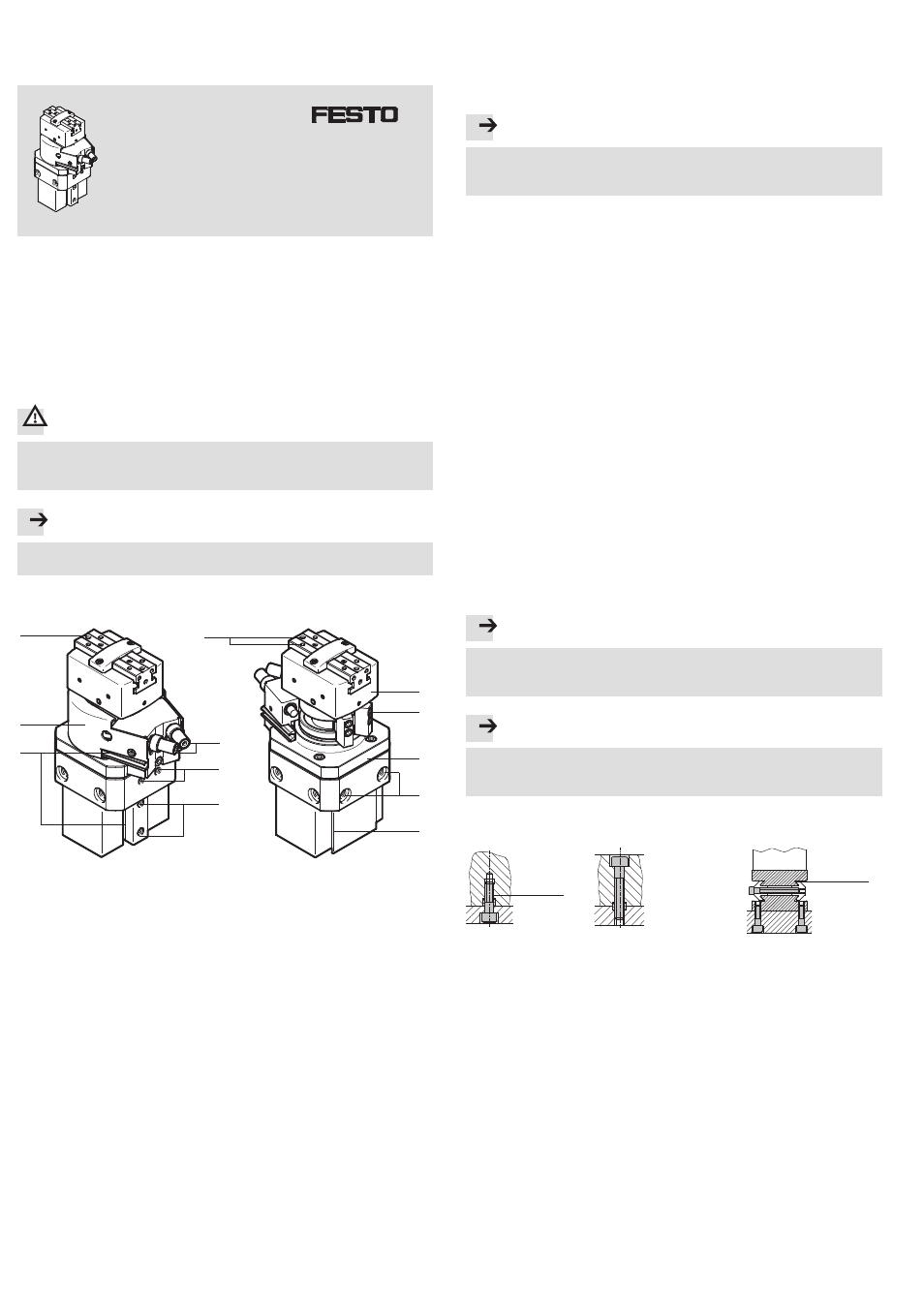

1 Manöverdon och anslutningar
1
3
4
5
2
6
7
9
aB
8
aJ
aA
1 Gripbackar
2 Skyddskåpa
3 Spår för gränslägesbrytare
4 Gäng- och passhål för
gripfingermontering
5 Justerbara dämpningselement
6 Tryckluftsanslutningar (svänga)
7 Tryckluftsanslutningar (gripa)
8 Gripdel
9 Stoppkam
aJ Vriddel
aA Gäng-/genomgångshål för
fastsättning
aB Laxstjärt för fastsättning
Fig. 1
2 Funktion och användning
Vridgripdonet HGDS-…-B är en kombination av vriddrivanordning och gripare.
Genom växelsidig påluftning av tryckluftsanslutningarna
6 vrids vridbladet i huset
fram och tillbaka. Denna vridrörelse överförs till gripdelen 8 som också sätts i
rörelse. Justerbara stoppkammar 9 används för att grovinställa vridvinkeln.
Justerbara dämpningselement 5 används för att fininställa vridvinkeln.
Vriddelen aJ hastighetsregleras med hjälp av externa, avluftsstrypta
strypbackventiler (Tillbehör www.festo.com/catalogue).
Genom växelsidig påluftning av tryckluftsanslutningarna 7 rör sig en invändig kolv
fram och tillbaka. Kolvens längsgående rörelse överförs mekaniskt till
gripbackarna via en vipparm.
HGDS används för att gripa och vrida laster.
3 Transport och lagring
• Se till att produkten lagras under följande förhållanden:
– Korta lagringstider
– På en kall och torr lagerplats som är skyddad från ljus och korrosion
4 Förutsättningar för korrekt användning av produkten
Information
Felaktigt hantering kan leda till funktionsfel.
• Se till att anvisningarna i det här kapitlet alltid tillämpas. Det är en
förutsättning för att produkten ska fungera korrekt och säkert.
• Ta hänsyn till de lagstadgade, lokala bestämmelserna samt:
– Föreskrifter och standarder
– Bestämmelser från kontrollorganisationer och försäkringsbolag
– Nationella bestämmelser.
• Observera varningar och anvisningar på produkten och i tillhörande
bruksanvisningar.
• Avlägsna allt emballage som plastfolie, kåpor och kartonger (med undantag för
skyddskåpan 2 ).
Förpackningsmaterialet kan återvinnas (undantag: oljepapper = restavfall).
• Använd produkten i originalutförande utan någon form av egna modifikationer.
• Ta hänsyn till de rådande driftförhållandena.
Korrosiva miljöer förkortar produktens livslängd (t. ex. ozon).
• Jämför gränsvärdena i den här bruksanvisningen med det aktuella
användningsfallet (t.ex. tryck, kraft, moment, temperatur, massa, hastighet).
En förutsättning för att produkten ska kunna användas enligt gällande
säkerhetsdirektiv är att belastningen ligger inom de tillåtna gränsvärdena.
• Observera toleransen för åtdragningsmomenten.
Om inget annat anges gäller toleransen ±20 %.
• Se till att tryckluften förbehandlas korrekt ( 13 Tekniska data).
• Mediet som användes från början ska användas under produktens hela
livslängd. Exempel: Använd alltid oljefri tryckluft.
• Pålufta hela systemet långsamt. Därigenom undviks okontrollerade rörelser.
Tillkopplingsventilen HEL används för långsam tillkopplingspåluftning.
5 Montering
5.1 Mekanisk montering
Information
För höga krafter eller moment förstör HGDS.
• Kontrollera att maximivärdena för tillåten belastning inte överskrids
( 13 Tekniska data och 14 karakteristik).
Information
Speciella rörelseförlopp leder till att gripkraften reduceras.
• Observera att gripkraften kan sjunka vid specifika rörelser (t. ex. under
gripdelens vridrörelse).
• Välj monteringstyp:
Direktmontering
1)
Laxstjärtsmontering
9
aJ
1) Framtill, baktill eller på sidan av underlaget.
Fig. 2
• Montera HGDS så att alla manöverdelar och anslutningar är åtkomliga.
• Överskrid inte de högsta tillåtna åtdragningsmomenten:
– Fästskruv M4: 3 Nm
– Fästskruv M5: 6 Nm
• Fäst HGDS med två centreringshylsor och minst två skruvar.
• Dra åt fästskruvarna jämnt.
