EGC-...-FA-...
Festo EGC-...-FA-... 0807NH Русский
4

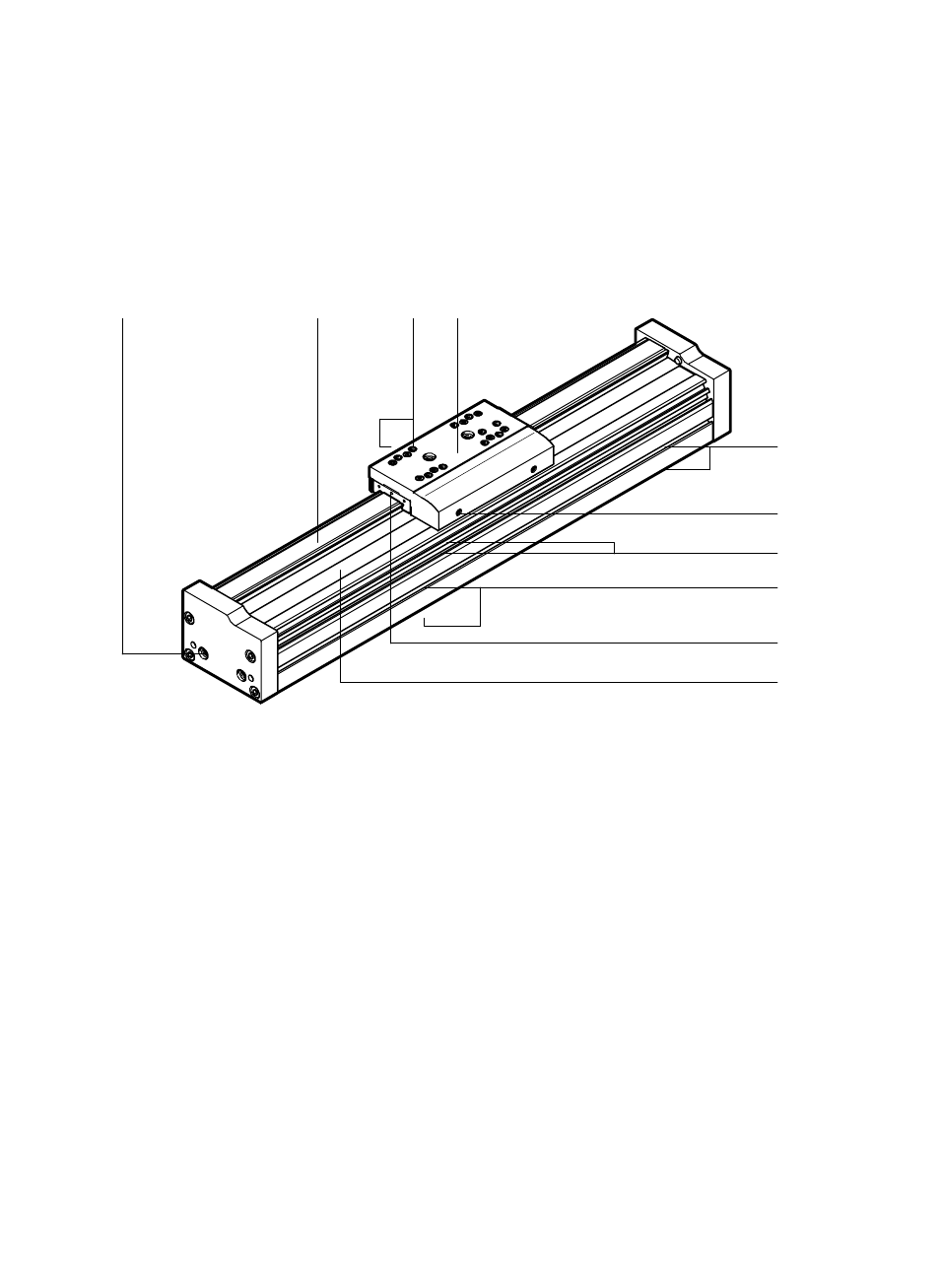

1 Обзор компонентов управления и соединений
2 3
7
5
6
4
9
aJ
1
Рис. 1
8
1
Крепежная резьба и центрирующие элементы
для монтажных лап
2
Направляющая
3
Крепежные резьбы и центрирующие элементы
для монтажа нагрузки
4 Каретка
5
Крепежная поверхность для монтажного
профиля
6
Резьбы для установки опционального флажка
датчиков
7
Пазы для бесконтактного датчика
8
Крепежные пазы для пазовых вкладышей
и принадлежностей
9 Отверстие для смазки направляющей качения
(с обеих сторон)
aJ
Покровный профиль
