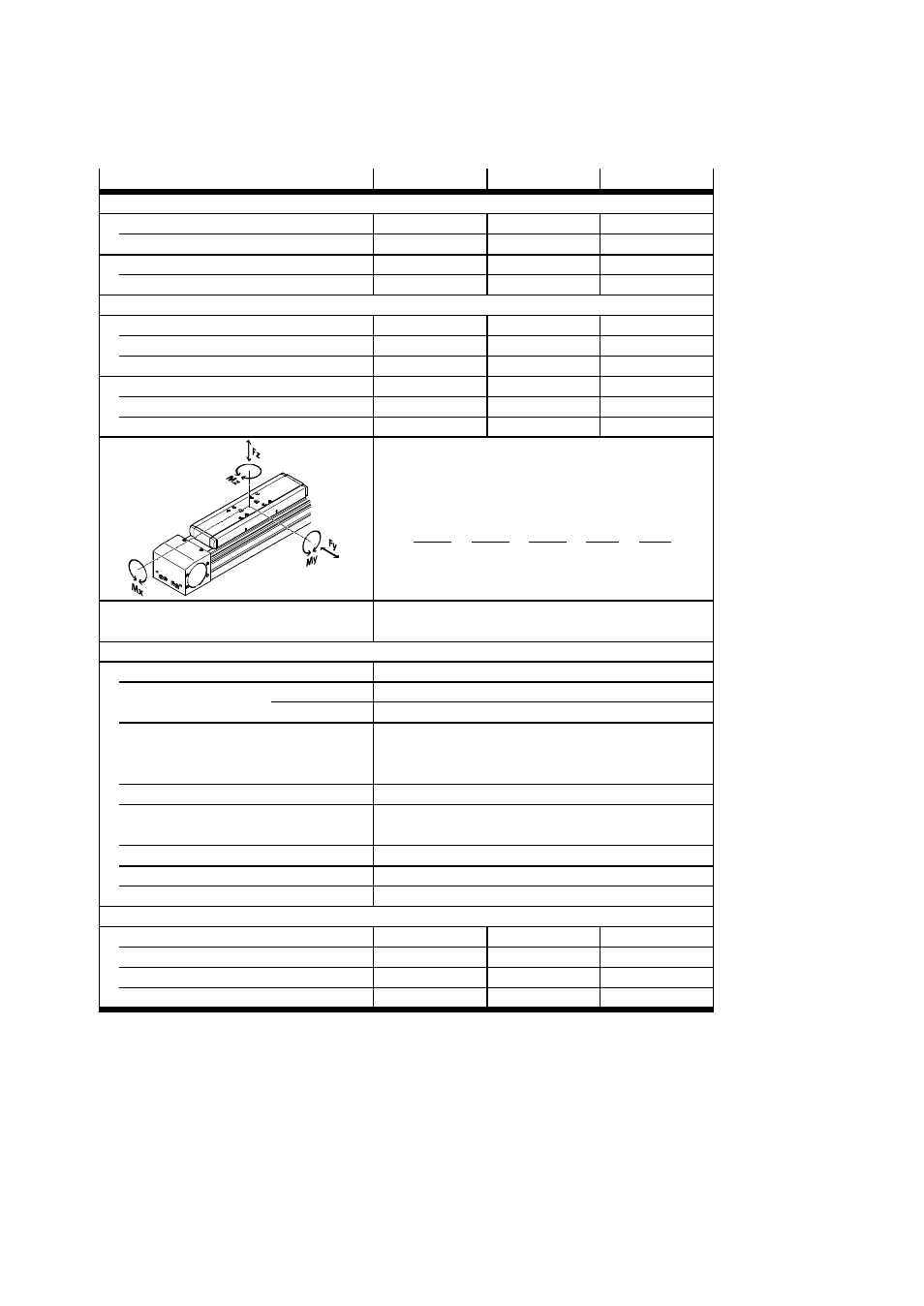

Типоразмер 70 80 120
Допуст. усилия, воздействующие на каретку
Макс. усилие Fy G [Н] 80 200 380
Макс. усилие Fz G [Н] 400 800 1600
Макс. усилие Fy RF [Н] 500 800 2000
Макс. усилие Fz RF [Н] 500 800 2000
Допуст. моменты, воздействующие на каретку
Макс. момент Mx G [Н·м] 5 10 20
Макс. момент My G [Н·м] 30 60 120
Макс. момент Mz G [Н·м] 10 20 40
Макс. момент Mx RF(-L) [Н·м] 11 (11) 30 (30) 100 (100)
Макс. момент My RF(-L) [Н·м] 20 (40) 90 (180) 320 (640)
Макс. момент Mz RF(-L) [Н·м] 20 (40) 90 (180) 320 (640)
Определение сравнительного коэффициента
нагрузки для комбинированных нагрузок:
fv =
|Mx|
Mx
max
+
|My|
My
max
+
|Mz|
Mz
max
+
|Fy|
Fy
max
+
|Fz|
Fz
max
≤ 1
Примечание по материалам содержание LABS (веществ, ослабляющих адгезию
лакокрасочных покрытий)
Материалы
Крышка, профиль, каретка алюминий, анодированный
Направляющий рельс G алюминий, анодированный
RF сталь
Ременной шкив, зажимной элемент,
винты, шарикоподшипники, ходовые
ролики, ленточное уплотнение
сталь
Защитные колпачки полиацеталь
Направляющие поворотные блоки
ленты, уплотнение
полиоксиметилен
Зубчатый ремень полихлоропрен, армированный стекловолокном
Буфер нитрильный каучук
Уплотнительная шайба акрил-бутадиен-стирол
Вес (стандартная каретка, с ленточным уплотнением)
0-ход G [кг] 2,16 4 11,8
на метр хода G [кг] 2,64 3,56 7,45
0-ход RF (-L) [кг] 2,78 (3,33) 6,25 (7,49) 17,4 (21,5)
на метр хода RF [кг] 3,29 5,17 10,8
Tab. 9
