Инструкция по эксплуатации Festo Поворотные приводы DRRD
Страница 10
DRRD-12 ... 63
10
Festo – DRRD-12 ... 63-R2 – 1310b Русский

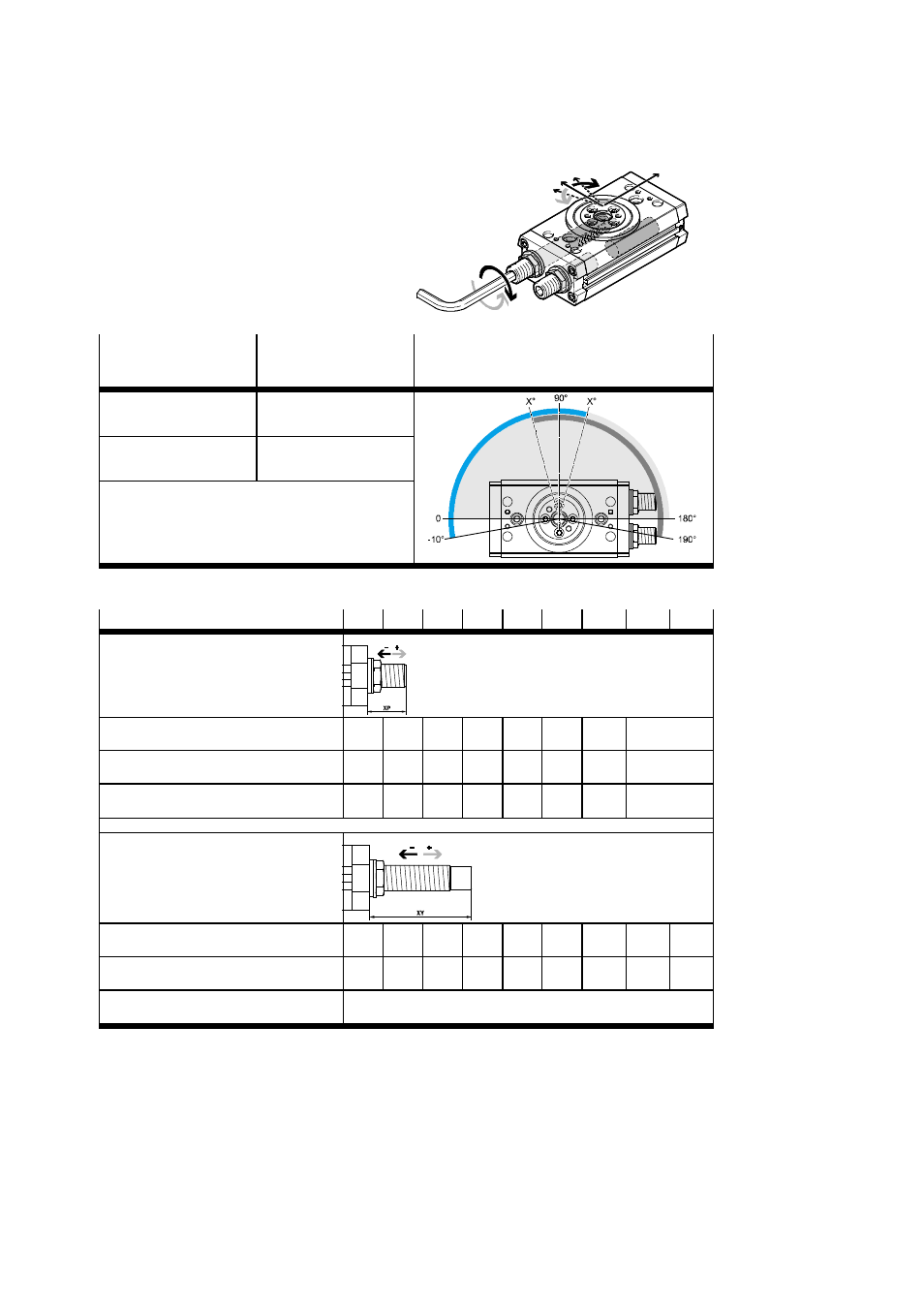

5. Поворачивайте соответствующий демпфер
до тех пор, пока не будет достигнуто
желаемое конечное положение.
Fig. 9
Настройка величины
угла
Реакция
Диапазон настройки по отношению
к заводской базовой настройке
(пример: DRRD-...-180)
Поворот демпфера по
часовой стрелке
Уменьшение величины
угла поворота
Поворот демпфера
против часовой стрелки
Увеличение величины
угла поворота
Tab. 3
Возможны следующие настройки:
Типоразмер
12
16
20
25
32
35
40
50
63
Эластичный демпфер для
DRRD-...-P
Настройка величины угла за
один оборот
[°]
9,6
8,7
9,0
6,6
8,2
8,2
5,4
–
Макс. настройка демпфера
XPmax
[мм]
18,8 19
19,4 26,1 31,8 43,2 44,7
–
Мин. настройка демпфера
XPmin
[мм]
6
6
6,7
9
11
13,5 13,5
–
Гидравлический демпфер для
DRRD-...-Y9/Y10
Настройка величины угла за
один оборот
[°]
9,6
8,7
9,0
6,6
8,2
8,2
5,4
3,8
2,9
Макс. настройка демпфера
XYmax
[мм]
29,9 38,5 43,3 64,9 80,7 99,9 101,4 130,4 126,9
Мин. настройка демпфера
XYmin
до минимального угла поворота
(
12 Технические характеристики)
Tab. 4
