5
Ввод в эксплуатацию

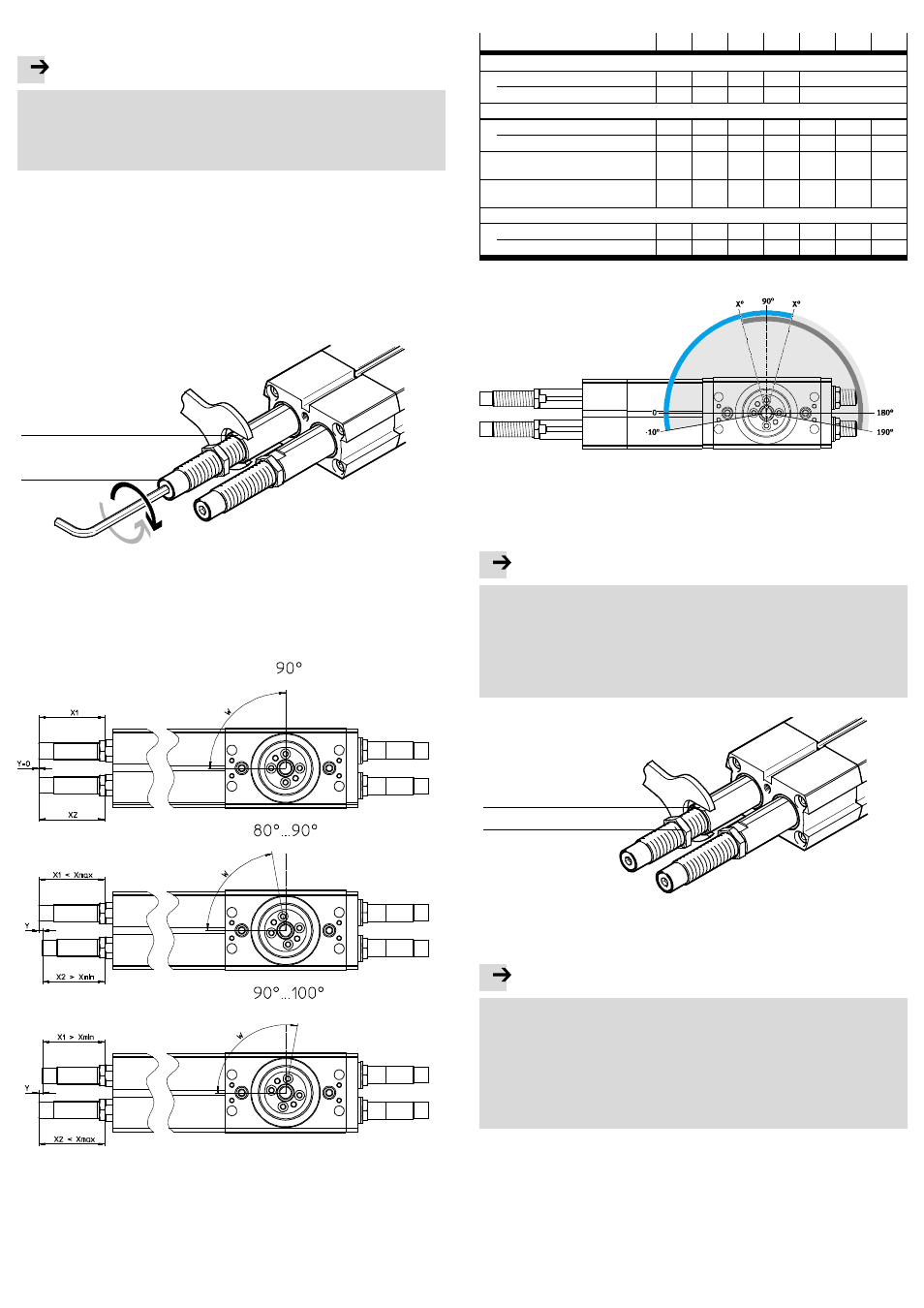

5.1 Регулировка промежуточной позиции
Примечание
При отсутствии фиксации возможно размыкание соединения между втулкой
и ввертным элементом внутри модуля промежуточной позиции. Это может
привести к отказу в работе.
• Закручивайте контргайку или демпфер, только одновременно придержи-
вая устройство на поверхности под ключ втулки
9.
• Проверьте установочный размер обоих демпферов
1:
– Величина установочного размера X1 и X2 одинакова
(размер Y = 0
Fig. 5, состояние при поставке)
– Установочный размер находится между X
min
и X
max
(
Fig. 6).
• При необходимости отрегулируйте промежуточную позицию следующим
образом:
1. Открутите контргайки на обоих демпферах
1.
2. Вкручивайте демпферы
1 до тех пор, пока не будет достигнута желаемая
промежуточная позиция. При этом придерживайте втулку
9. Установочный
размер должен находиться между X
min
и X
max
(
Fig. 6).
1
9
Fig. 4
3. Вдавите демпферы до упора во втянутое конечное положение. При этом вал
поворотного привода поворачивается в промежуточную позицию.
За счет смещенного монтажа амортизаторов (размер Y) можно отрегулиро-
вать среднюю позицию (W=90°) на ±10°.
Возможны следующие настройки (
Fig. 5 и Fig. 6).
Fig. 5
Если превышается установочный размер Xmax, амортизатор неточно выпол-
няет демпфирование в промежуточной позиции.
Если происходит опускание ниже уровня установочного размера Xmin, амор-
тизатор демпфирует не только в промежуточной позиции, но и в конечном
положении поворотного привода. Из-за этого может увеличиться время
демпфирования конечного положения. На время демпфирования в проме-
жуточной позиции это никак не влияет.
Типоразмер
16
20
25
32
35
40
50
Установочный размер X
(P-демпфирование)
Xmin
[мм]
7,7
14,9
14,2
12,5
–
Xmax
[мм]
10,1
17,8
20,6
23,2
–
Установочный размер X
(Y9-демпфирование)
Xmin
[мм]
29,6
41,8
56,9
70,3
88,6
86,7
114
Xmax
[мм]
32
44,5
60,4
78,5
96,2
92,7
128
Изменение угла на один
оборот на демпфере
[°]
4,3
4,5
3,3
4,1
4,1
2,7
1,9
Размер Y для изменения
угла поворота на 10°
[мм]
2,3
2,4
3,2
3,7
3,7
5,6
8
Контргайка
Размер под ключ
[мм]
13
15
19
27
32
32
36
Момент затяжки
[Н·м]
3
5
20
35
60
60
80
Fig. 6
Fig. 7
Общий диапазон настройки на DRRD-...-PS1
4. Проверьте промежуточную позицию под давлением.
5. При необходимости откорректируйте регулировку демпферов.
После окончания настройки:
Примечание
При отсутствии фиксации возможно размыкание соединения между втулкой
и ввертным элементом внутри модуля промежуточной позиции. Это может
привести к отказу в работе.
• Снова до упора закрутите контргайку. Момент затяжки (
Fig. 6).
Для контрения шестигранных гаек следует придерживать элементы либо
на поверхности под ключ втулки, либо на внутреннем шестиграннике
демпфера.
1
2
Fig. 8
5.2 Регулировка скорости поворота
Примечание
• Учитывайте следующую взаимосвязь при регулировке скорости поворота:
– Дроссели в каналах для вращательного движения поворотного привода
влияют на скорость, с которой выполняется подвод к промежуточной
позиции. При этом оба направления можно регулировать отдельно друг
от друга.
– Дроссель на канале для промежуточной позиции регулирует скорость
подвода к конечному положению (из промежуточной позиции).
При этом одновременно регулируются оба направления.
