Дополнительные советы по установке
28
Beijer Electronics, MARU774C
В зависимости от конфигурации приемника шины могут быть на одном
уровне или требовать регулировки напряжения во избежание выявления
ошибочных сигналов, если шина находится в режиме ожидания
(при отключении всех передатчиков).
1. Некоторые (ранние) модели панелей оператора допускают
регулирование напряжение за исключением существующей
системы подключения шин при 120 Ом, как Westermo и Profibus.
2. Последние версии панелей оснащены другим типом приемника
со встроенной системой «Нарушение безопасности», в которых
изначально установлено нормальное сопротивление.

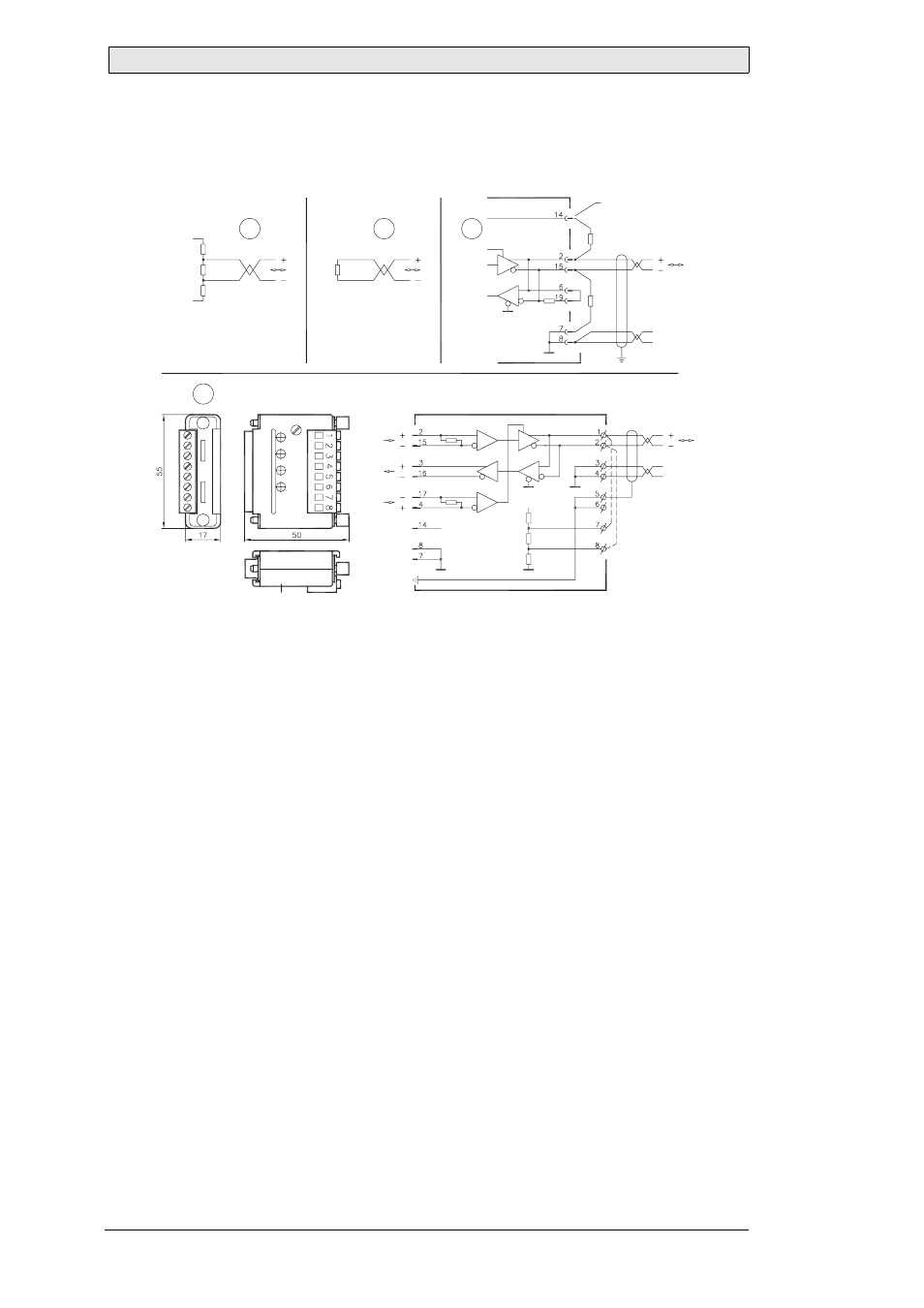

Если в других узлах сети RS485 требуется регулировка напряжения,
а панель оператора находится на одном конце цепи, применяется одна
из следующих процедур:
3. Подсоедините 2 резистора 1к/0,25 В к 25-контактному D-sub.
Установите штепсельную вставку 6-19.
4. Используйте CAB8. Кабель позволяет устанавливать систему
подключения шин с регулируемым напряжением, а также с легкостью
подключать шину с помощью клеммы с винтовым креплением блоков.
1
2
3
4
5358
+5
В
0
В
120
Ом
1
К
1
К
120
Ом
(120
Ом
)
Внутри
панели
оператора
+5
В
1
К
1
К
0
В
0
В
CAB8
CAB8
Панель
оператора
RS422
Шина
RS485
0
В
0
В
0
В
0
В
120
Ом
1
К
1
К
VCC
+5
В
VCC
2.65
В
2.35
В
Система
Экран
подключения
шины
