Дополнительные советы по установке
26
Beijer Electronics, MARU774C
3. Если расстояние между контактами реле для 24 В постоянного тока
и 230 В переменного тока является существенным, допускается
использование того же устройства 24 В для всех источников питания.
4. Заземлите источник питания 0 В или 24 В. Благодаря этому
обеспечивается следующее:
– Улучшение безопасности. Источник питания 24 В не будет активирован
в случае неправильного подключения или короткого замыкания между
0 В (24 В) и фазой 230 В.
– Импульсные помехи источника питания 24 В будут выведены на землю.
– В том что источник питания 24 В заземлен, нет никакого риска.
Это нормально, поскольку наблюдается высокое статическое напряжение.
6.6
Гальваническая
развязка
Панель оператора изолирована от источника питания 24 В с помощью
гальванической развязки, которая отсутствует между портами связи для
RS232, RS422/485 и USB. Гальваническая развязки используется только
для соединения Ethernet.
При подключении к панели ПК внутреннее заземление 0 В будет
подключено к защитному заземления через ПК.

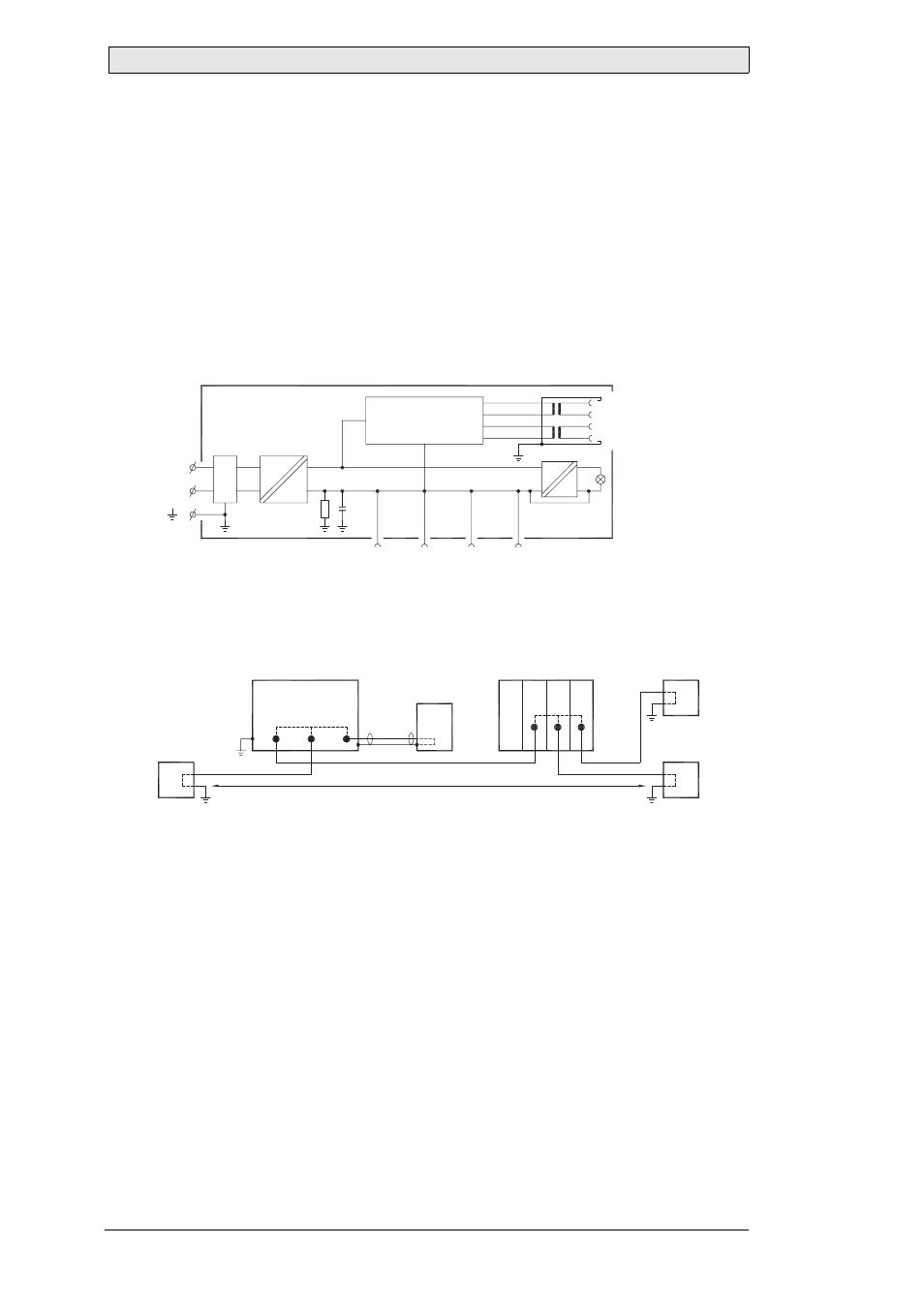

Некоторые USB-устройства позволяют установить экранированное
соединение с защитным заземлением. Ниже приведен пример того,
как источник 0 В (заземление) панели будет заземлен при подключении
карты памяти USB, клавиатуры или подобных устройств.
Проблема может возникнуть при подключении некоторого количества
устройств, которые подсоединены к 0 В и заземлению, и такие подключение
подводят к нескольким точкам заземления. Блуждающие токи, переходящие
через кабели связи на заднюю панель контроллера и внутрь панели
оператора, могут стать причиной ошибок.
5356
Внутренние
Фильтр
Постоянный
ток
/
гальваническая
1,5
м
VCC
0
В
(
заземление
)
Ethernet
Постоянный
ток
/
CFL
0
В
+24
В
RS422/485
RS232
USB
USB
электронные
компоненты
переменный
ток
постоянный
ток
развязка
постоянного
тока
*
*
*
*
*
*
*
*
5357
*
Панель
оператора
Модульный
контроллер
ПК
RS422
RS232
USB
ЦП
COM COM2
Мож
-
Разница
потенциалов
заземления
ПК
Принтер
* =
Внутреннее
подключение
0
В
(
заземление
)
ность
