Дополнительные советы по установке
22
Beijer Electronics, MARU774C
6.2
Подключение
Ethernet
на
панели

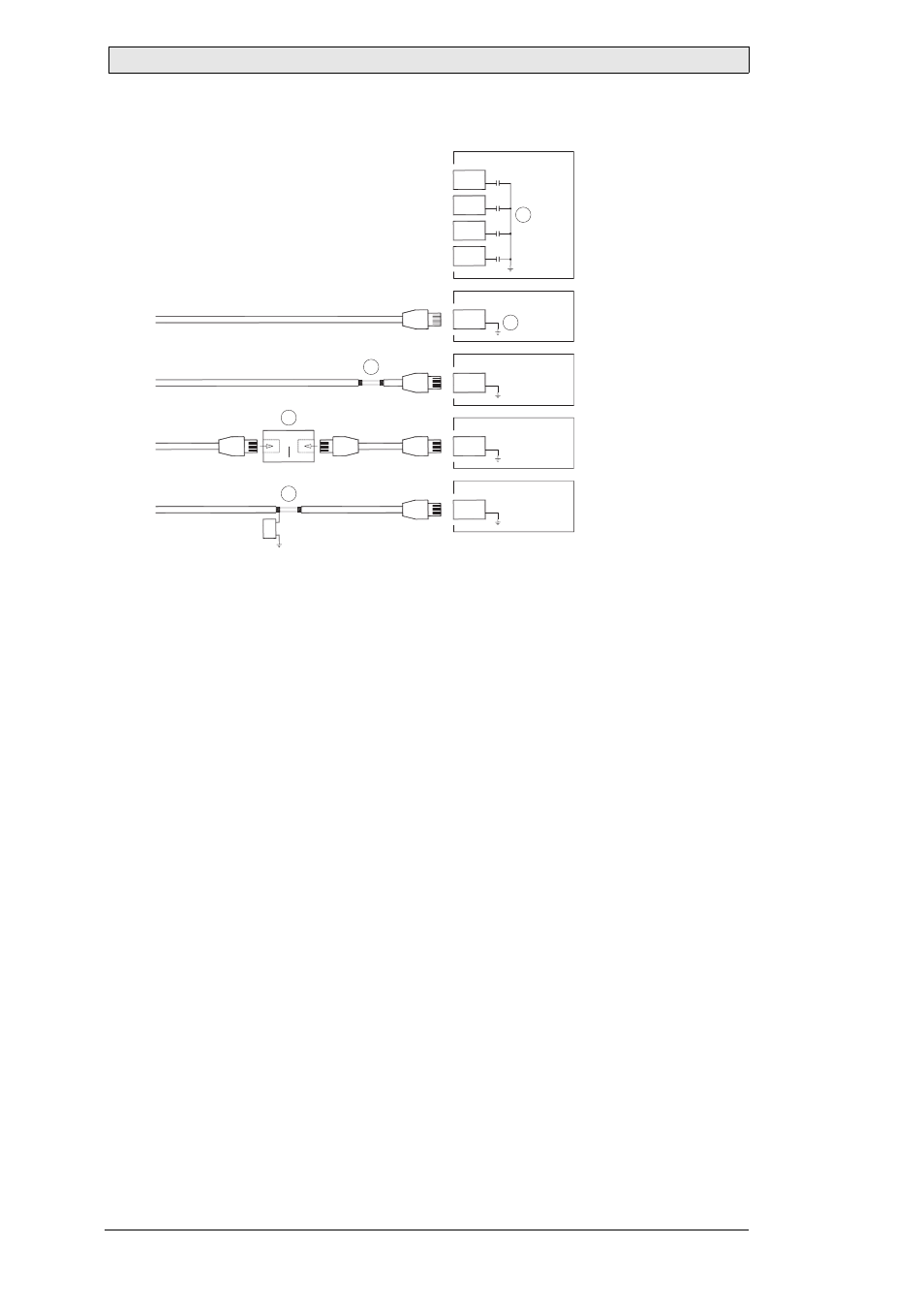

1. В большинстве промышленных установок Ethernet, экранированный
контакт RJ45 подсоединен к корпусу с помощью конденсатора.
2. Экран Ethernet панели оператора подключен непосредственно к корпусу.
Проверьте наличие прямого заземления или заземления с помощью
конденсатора щита другого устройства Ethernet.
В большинстве случаев подключение экранирующих кабелей Ethernet
к корпусу на двух терминалах не требуется. Это может создавать помехи
или контуры заземления. Неэкранированные кабели также могут быть
причиной незначительного количества нарушений связи.
Решением проблемы может быть использование экранированного кабеля
Ethernet и заземление экрана только на одном конце сети.
3. Вариант для разрыва экрана.
4. Еще один способ — удлинить экранированный кабель Ethernet
с помощью отрезка неэкранированного кабеля Ethernet.
5. В случае заземления экрана с помощью внешнего пластикового
конденсатора 0,1 uF/250 В можно выводить высокочастотные
импульсные помехи на землю.
1
2
3
4
5
5351
1-1
2-2
3-3
8-8
Промышленный
Ethernet
RJ45
RJ45
RJ45
RJ45
RJ45
RJ45
RJ45
RJ45
Панель
оператора
Панель
оператора
Панель
оператора
Панель
оператора
Экранированный
Короткий
,
0,1 uF
250
В
неэкранированный
