Дополнительные советы по установке
Beijer Electronics, MARU774C
23
6.3
Для
лучшей
защиты
электромагнитной
совместимости
– Сначала используйте оригинальный кабель Beijer Electronics.
– Используйте только экранированные кабели связи RS232.
– Используйте витую пару и экранированный кабель для RS422 и RS485.
– Используйте кабели, предназначенные для шин, Ethernet, Profibus,
CC-Link, CAN, Device Net и пр.
– Установите и подсоедините, придерживаясь применимых спецификаций
для соответствующих типов шин.
– Используйте экранированный кабель для Ethernet, желательно с фольгой
и плетеным экраном.
– Крышки разъема D-sub должны быть экранированы, в месте входа кабеля
экранирование должно быть 360 °.
– Экранирование осуществляется с двух концов.

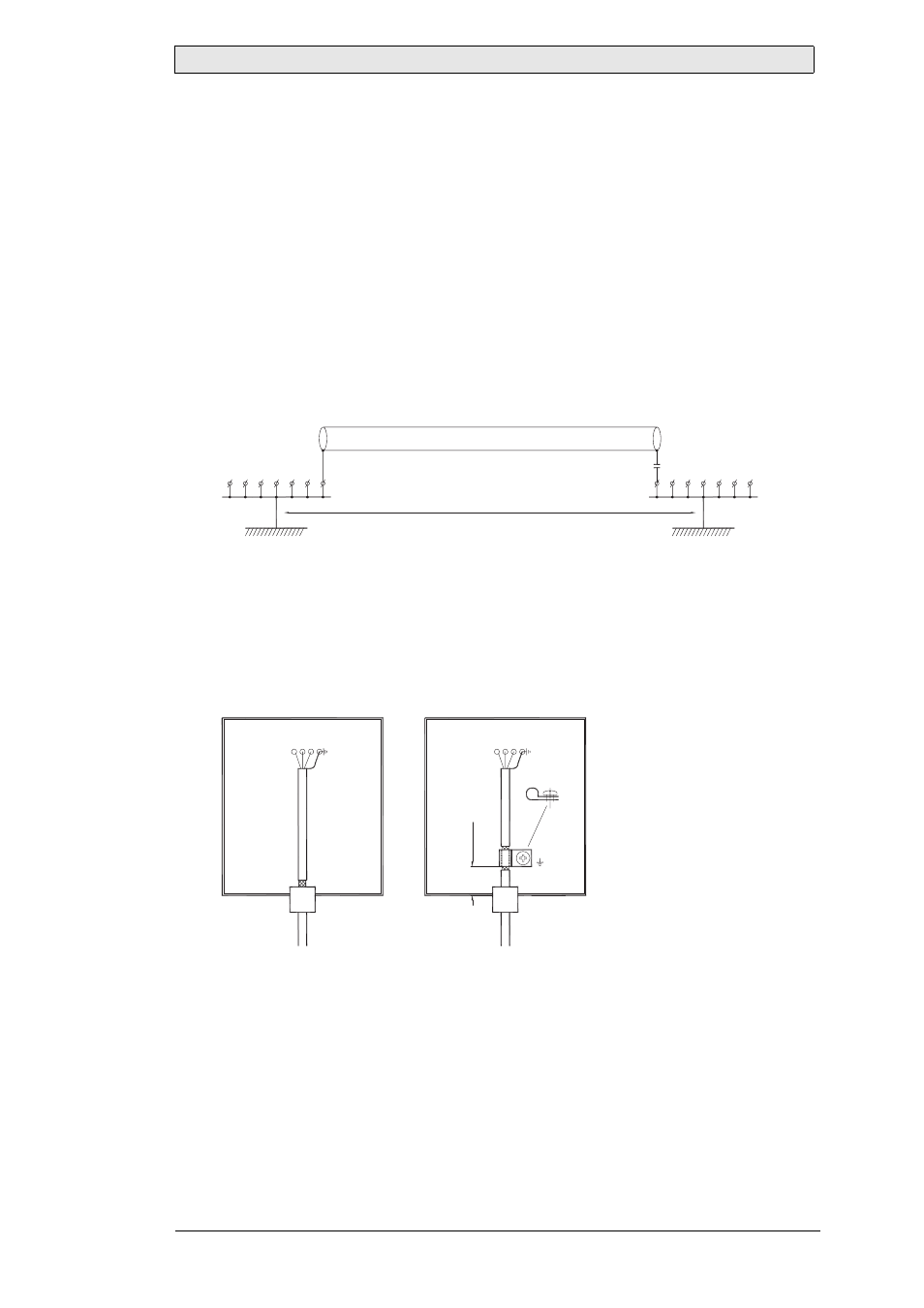

При больших расстояниях может возникать разница потенциалов. В таком
случае экран должен подключаться только на одном конце. Возможным
вариантом может быть заземление другого конца с помощью пластикового
конденсатора 0,1 uF/250 В. Таким образом обеспечивается заземление
обоих концов для высоких частот и одного из них для низких частот,
что позволяет избежать возникновения заземляющих контуров в 50 Гц.
– Используйте уплотнение EMC или обычное пластиковое уплотнение,
удалите внешнюю обмотку и подключите экран к монтажной плите
с помощью полной металлической обжимки кабеля.
– Поместите кабели 24 В постоянного тока и кабели связи в один кабельный короб/
кабельный канал, а 230 и 380 В переменного тока – в другой. Если кабели
должны пересекаться, соблюдайте угол 90 °. Старайтесь не комбинировать
кабели с выходом постоянного тока более 24 В с кабелями связи.
– Ферритовые стержни, размещенные внутри экранированного кабеля могут
устранять незначительные помехи. Крупные ферритовые элементы
неэкранированных кабелей (если при этом провода обвивают 2-4 раза стержень)
способствуют повышению эффективности приблизительно в 5-25 раз.
5352
Экранированный
кабель
Заземлённый
экран
1
Заземлённый
экран
2
Заземляющая
пластина
Заземляющая
пластина
в
другом
здании
0,1 uF/250
В
Разница
потенциалов
5353
Металлический
корпус
Металлический
корпус
Терминал
или
разъем
Терминал
или
разъем
Уплотнение
кабеля
ЭМС
Пластиковое
уплотнение
кабеля
Экранированный
кабель
Экранированный
кабель
Стальной
К
оро
тк
ое
ра
сс
то
я
ние
зажим
для
кабеля
