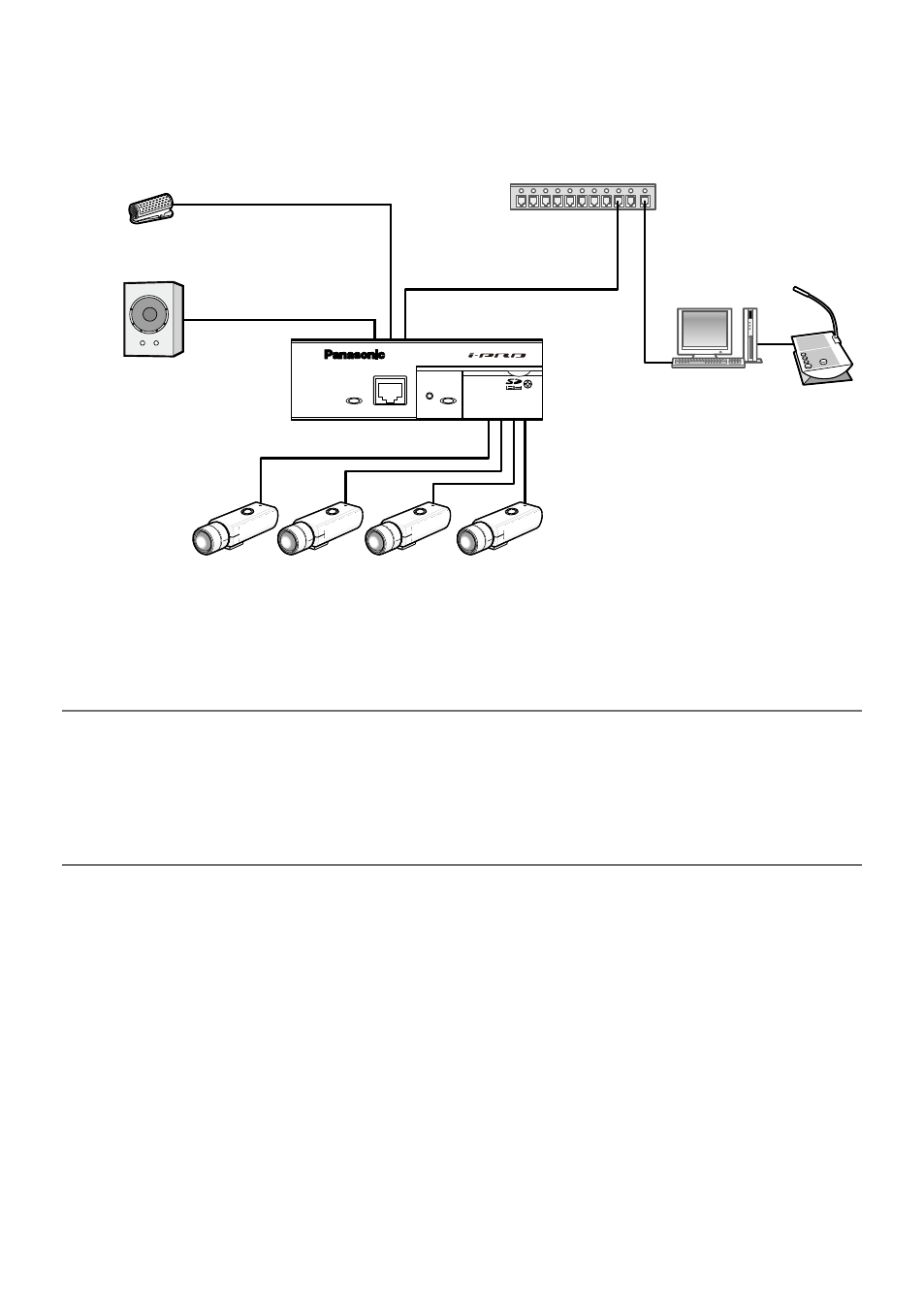

Пример соединения при подключении к сети с использованием
концентратора PoE
<Требуемый кабель>
LAN-кабель (категории 5 или лучше, прямой (для мод. НТСЦ) / категории 5 или лучше, прямой, STP
(для мод. ПАЛ))
Важно:
• Следует использовать переключающий концентратор или маршрутизатор, совместимый с
10BASE-T/100BASE-TX.
• Для каждого модуля требуется источник питания. При использовании устройства (концентра-
тора) PoE отпадает необходимость в применении источника питания пост.т. 12 В.
• Более подробно об информации о поддерживаемых моделях и версиях соединяемых устройств,
см. файл "readme", находящийся на поставленном CD-ROM.
Устройство PoE (концентратор)
ПК
Микрофон (опцион)
Громкоговоритель со встроенным
усилителем (опцион)
Коаксиальный кабель BNC
Аналоговая камера
ACT
LINK
Network Video Encoder
WJ-GXE500
10BASE-T/100BASE-TX
LAN-кабель (категории 5 или
лучше, прямой (для мод. НТСЦ)/
категории 5 или лучше, прямой,
STP (для мод. ПАЛ))
OPERATE
SD CARD
ERROR
