Основные органы управления и контроля и их функции
Вид спереди
О кнопке [INITIAL SET]
При подключении модуля к сети питания после ее отключения от сети питания нажимают и удержи-
вают данную кнопку в нажатом положении примерно на 5 секунд, не отпуская ее. После отпускания
кнопки выжидают около 2 минут. Модуль перезапускается и настройки, включая сетевые, инициали-
зируются. Перед инициализацией настроек рекомендуется заблаговременно записать настройки.
ACT
LINK
Network Video Encoder
WJ-GXE500
SD CARD
ERROR
10BASE-T/100BASE-TX
OPERATE
10BASE-T/100BASE-TX
ACT
LINK
OPERATE
WJ-GXE500
SD CARD
ERROR

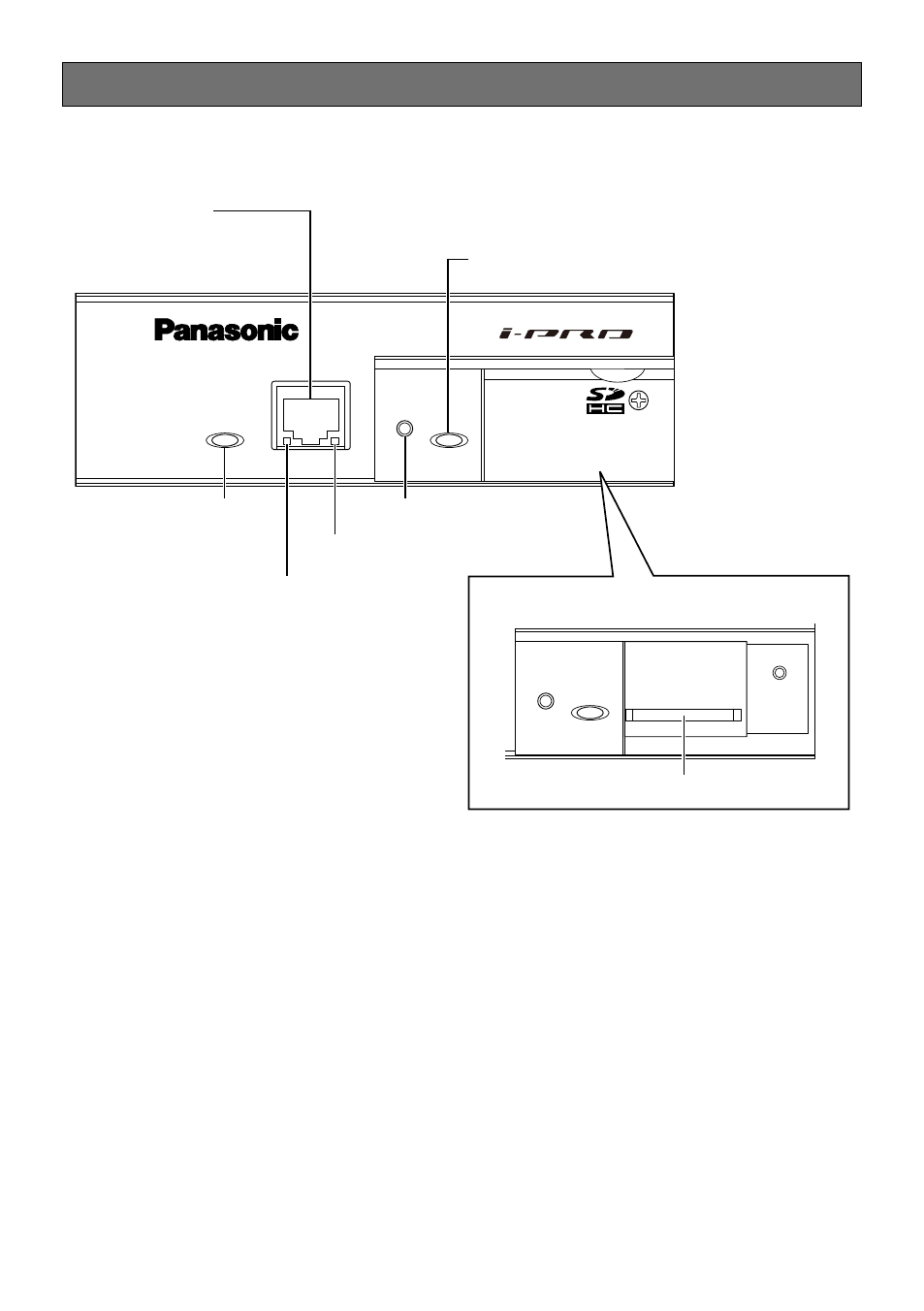

Контрольная лампа работы
Кнопка INITIAL SET
Светодиод доступа (загорается мигающим
светом при доступе)
Светодиод соединения (загорается
ровным светом при установлении связи)
Светодиод ошибки карты памяти SDHC/SD
Слот для карты памяти SDHC/SD
<За крышкой слота для карты памяти SDHC/SD>
Сетевой коннектор
LAN-кабель (категории 5 или
лучше, прямой (для мод. НТСЦ) /
категории 5 или лучше, прямой,
STP (для мод. ПАЛ))
