20
Соединение
Внимание:
• ПОДСОЕДИНИТЬ WJ-GXE500 ТОЛЬКО К ИСТОЧНИКУ ПИТАНИЯ Пост.т. 12 В КЛАССА 2.
Перед началом монтажа проводок следует отключить данный модуль и подсоединяемые устройства
от сети питания.
Перед началом монтажа проводок следует подготовить нужные устройства и кабели.
z

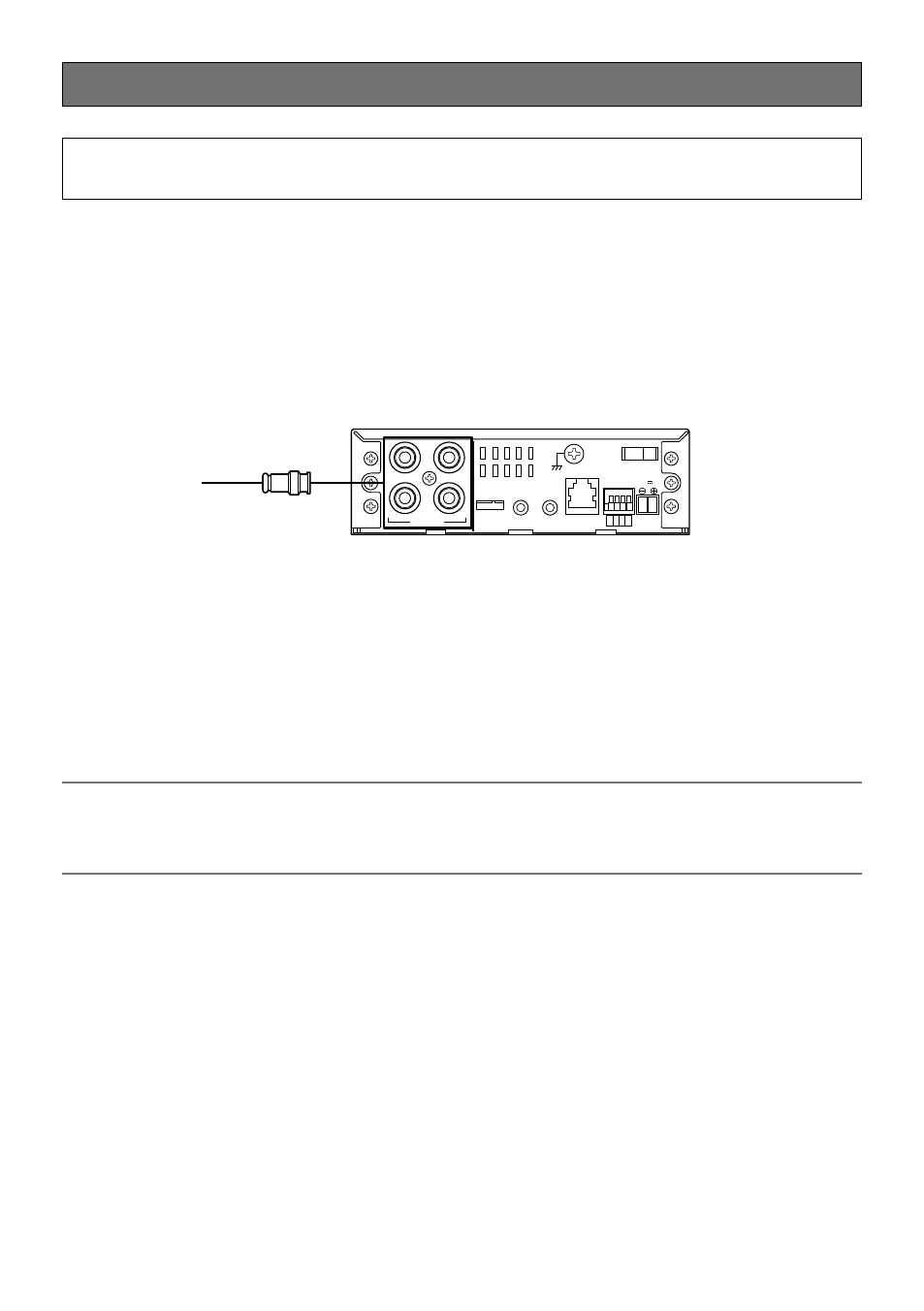

Подсоединяют коаксиальные кабели к коннекторам видеовходов, расположенным на задней сто-
роне модуля. Переключателями производят включение или отключение согласующего рези-
стора (75 Ом).
Коннекторы видеовходов от 1 до 4 ассоциированны с каналами от 1 до 4.
4 3 2 1
RS-485
SIGNAL
GND
12V IN
2
1
4
3
VIDEO IN
MIC/LINE
IN
SET SW
AUDIO
OUT
EXT I/O
Подсоединение к камерам
или другим устройствам
x
Подсоединяют микрофон к коннектору микрофонного/линейного входа (для включения функ-
ции приема аудиосигналов).
Входное сопротивление:
Около. 2 kΩ
Рекомендуемая длина кабеля: 1 м и менее (для микрофонного входа)
10 м и менее (для линейного входа)
Рекомендуемый микрофон:
Микрофон со сменным модулем питания (опцион)
Присоединяют моно мини-джек (ø3,5 мм).
• Напряжение питания:
2,5 В ±0,5 В
• Рекомендуемая чувствительность микрофона: –48 dB ±3 dB (0 dB=1 V/Pa, 1 kHz)
Важно:
• Подсоединяют/отсоединяют аудиокабели и подключают модуль к сети питания после отключе-
ния устройств аудиовыхода от сети питания. В противном случае может выйти из громкоговори-
теля сильный шум.
c
Подсоединяют внешний громкоговоритель со встроенным усилителем к коннектору аудиовыхо-
дов (для включения фукнкции передачи аудиосигналов).
Присоединяют стерео мини-джек (ø3,5 мм) (моно выход).
• Рекомендуемая длина кабеля: 10 м и менее
