16

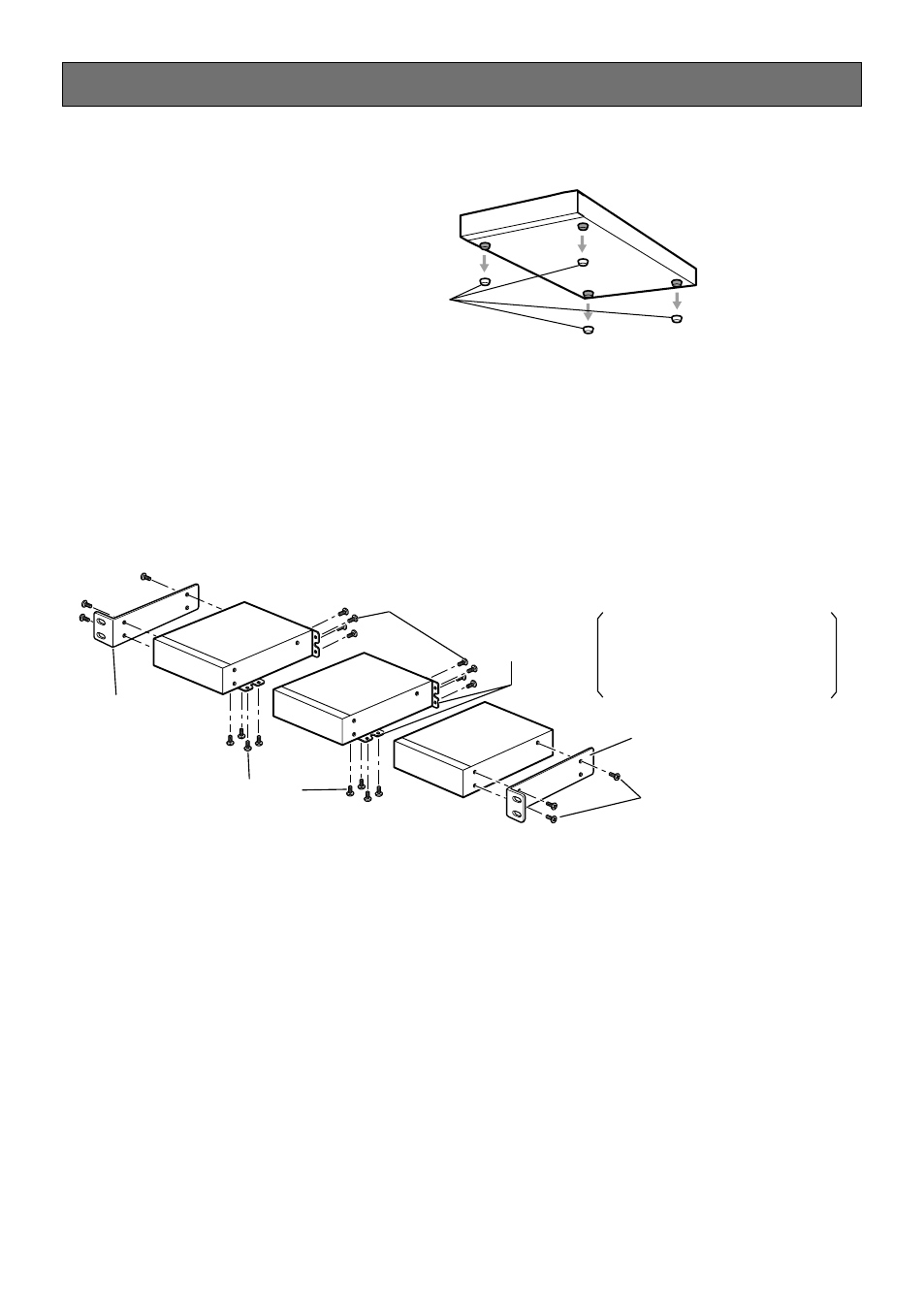

Монтаж в стойку
z
Снимают резиновые лапки (4 шт.) с днища модуля.
Снимают резиновые лапки
x
Устанавливают монтажные кронштейны (Опция: см. ниже.) с обеих сторон модуля.
Плотно закрепляют их винтами крепления кронштейна для монтажа в стойку (6 шт.).
При монтаже трех модулей: Модель WV-Q204/2S
• Кронштейн для монтажа в стойку х 2 шт.
• Соединительный кронштейн х 4 шт.
• Винты крепления кронштейна (М3 х 8: 6 шт.)
• Винты крепления кронштейна (с потайной головкой М3 х 6: 16 шт.)
Винты для монтажа в стойку (приобретаемые на месте, диаметр 5, самонарезающий : 4 шт.)
Соединительный
кронштейн
Кронштейн для
монтажа в стойку
Кронштейн для монтажа в стойку
Винт с потайной головкой
Винт с потайной головкой
Винты крепления кронштейна
Снимают два винта, имеющиеся
с задней стороны, и прикрепляют
кронштейны винтами крепления
кронштейна (с потайной голо-
вкой, М3 х 6).
