Перед
эксплуата-цией
VQT4A18
1
Переключатель режима ожидания/включения
(Í/I) (> 15)
Нажмите для переключения аппарата из
активного режима в режим ожидания или
обратно. В режиме ожидания устройство
продолжает потреблять незначительное
количество энергии.
2
Открытие или закрытие лотка диска (> 17)
3
Настройка громкости аппарата
4
Лоток диска
5
Гнездо для SD карты (> 17)
6
Порт USB (> 17, 22)
7
Датчик сигнала пульта ДК
Расстояние: в пределах приблиз. 7 м.
Угол: Приблизительно 20e вверх и вниз, 30e влево
и вправо
8
Дисплей
1
Вход AC IN (> 14)
2
Разъемы колонки (> 12)
3
Охлаждающий вентилятор
4
Порт LAN (локальной сети) (> 14)
5
Порт USB (> 14, 26)
6
Выход HDMI AV OUT (ARC) (> 12)
7
Разъемы DIGITAL AUDIO IN (> 12, 13)
8
Вход AUX (> 12)
9
Разъем для радиоантенны FM (> 13)

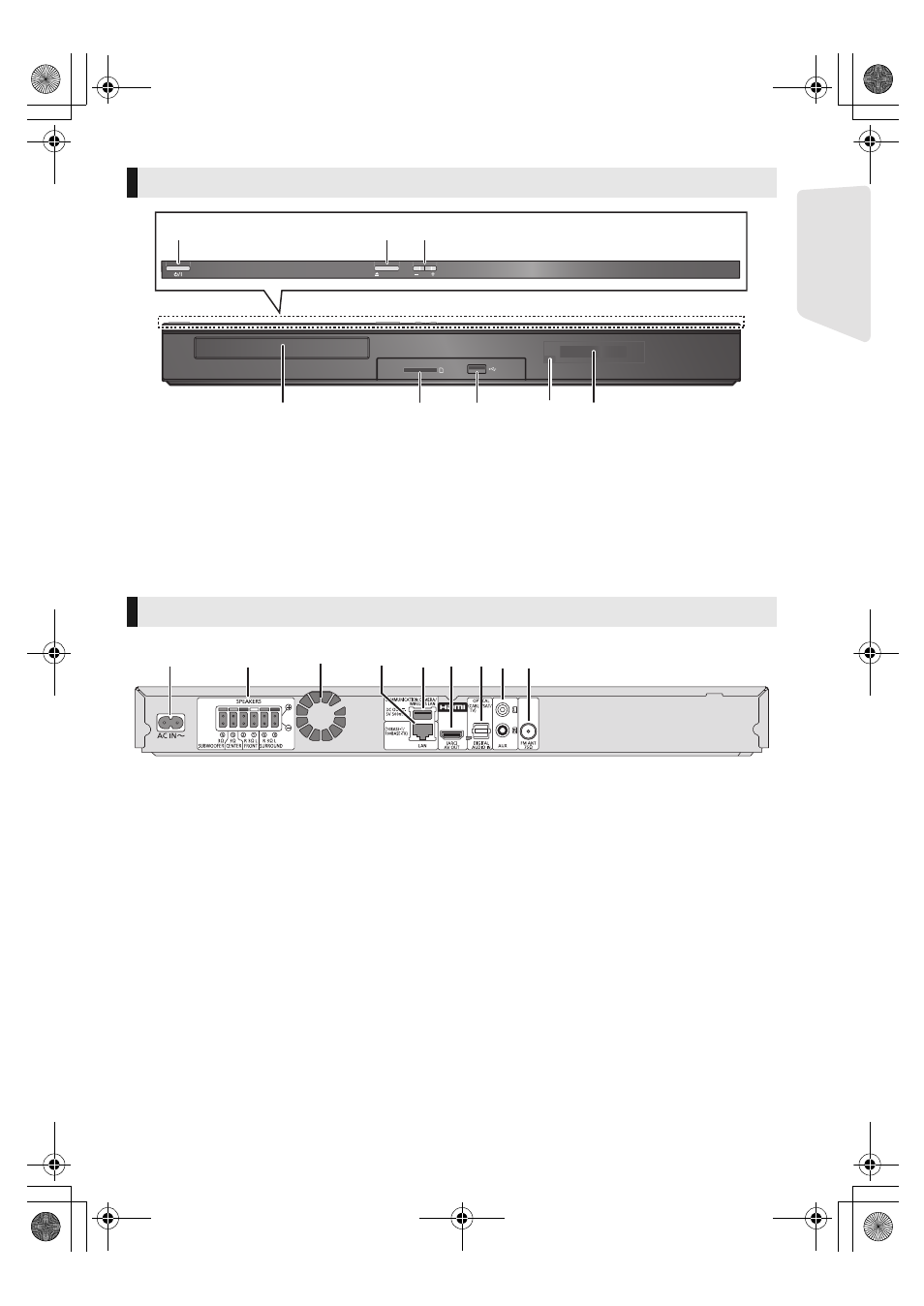

Основное устройство (спереди)
VOL
OPEN/CLOSE
SD CARD
iPod
1
2
3
4
5
8
6
7
Ocнoвнoй блoк (сзади)
1
2
3
4
5
6
7 8
9
